Name: Kit Uji Relai Perlindungan 300V 32A, Set Uji Injeksi Sekunder 14.8kg
Brand: HAOMAI
SKU: RELAYSTAR-H60

Kit Uji Relai Perlindungan 300V 32A, Set Uji Injeksi Sekunder 14.8kg

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Calibration Report
Nomor model:	RELAYSTAR-H60

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Set Uji Relai Proteksi, Kit Uji Relai, Perangkat Uji Injeksi Sekunder	keluaran saat ini:	6x0…32A
keluaran tegangan:	4x0…300V	Akurasi keluaran:	0,05% untuk keluaran AC
Tes ujung ke ujung:	oleh built-in GPS	Operasi:	PC eksternal
Cahaya Tinggi:	Kit Uji Relai Perlindungan 32A , Kit Uji Relai Perlindungan 300V , Perangkat Uji Injeksi Sekunder 14.8kg

Sistem Uji Relai 6-fase Tegangan Tinggi

Model: RELAYSTAR-H60

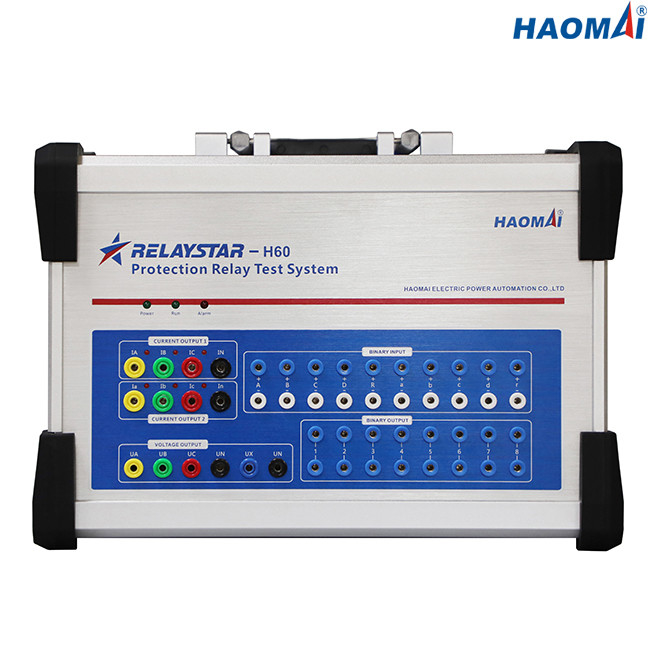

RELAYSTAR-H60 adalah sistem uji relai 6 fase portabel untuk menguji sebagian besar jenis relai proteksi multi-fungsi modern, yang dapat menghasilkan arus 6 fase (6x0…32A) dan tegangan 4 fase (4x0…300V).

RELAYSTAR-H60 adalah pilihan yang sangat baik ketika Anda menginginkan tegangan output yang lebih tinggi (tegangan AC 4-fase: 4x0…300V, tegangan DC 4-fase: 4x0…±300V).

Sistem Uji Relai 6-fase Tegangan Tinggi RELAYSTAR-H60 juga dapat digunakan sebagai simulator gangguan untuk memastikan konfigurasi relai yang tepat untuk aplikasi tertentu.Hal ini dimungkinkan dengan mengimpor dan membuat ulang file gangguan sementara yang sering disebut sebagai file COMTRADE.

Fitur utama

1) keluaran arus 6 fase (6 × 32A) + tegangan 4 fase (4 × 300V)

2) Akurasi keluaran yang lebih tinggi (0,05% untuk keluaran AC)

3) Tes ujung ke ujung melalui GPS bawaan

4) Pemantauan dan perekaman bentuk gelombang internal

5) Input biner dan output biner yang melimpah

5) Aux Independen.pasokan DC

6) Perangkat lunak uji RELAYSTAR yang kuat

Data teknis

Generator saat ini

Rentang pengaturan	AC 6 fase (LN)	6x0…32A
	AC 3 fase (LN)	3x0…64A
	AC 1 fase (LL-LN)	1x0…192A
	DC(LN)	6x0…±15A
Kekuatan	AC 6 fase (LN)	6x240VA pada 32A
	AC 3 fase (LN)	3x400VA pada 64A
	AC 1 fase (LL-LN)	1x750VA pada 192A
	DC(LN)	6x240VA pada 15A
Ketepatan	AC: ±2.5mA (≤0.5A), 0.05% (0,5~32A)
Ketepatan	DC: 0,1%
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 4 fase (LN)	4x0…300V
	AC 1 fase (LL)	1x0…600V
	DC(LN)	4x0…±300V
Kekuatan	AC 4 fase (LN)	4x80VA pada 300V
	AC 1 fase (LL)	1x160VA pada 600V
	DC(LN)	4x80VA pada 300V
Ketepatan	AC: ±5mV (≤5V), 0,05% (5~300V)
	DC: 0,1%
Resolusi	1mV

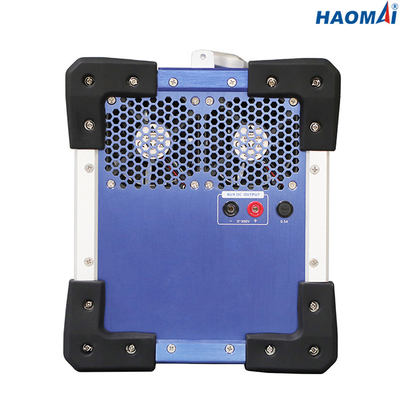

Pasokan DC Tambahan

Rentang tegangan:	0-300V
Akurasi keluaran	0,5%
Kekuatan	maks.160VA

Masukan Biner

Nomor	10
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0-6V;“1”: 11V-250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	0.1ms
Resolusi waktu	0.1ms

Keluaran Biner

Nomor	8
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Input Pengukuran Tegangan DC

Rentang pengukuran	0 ... ±10 V
Ketepatan	kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga

Masukan Pengukuran Arus DC

Rentang pengukuran	0 ... ±20 mA
Ketepatan	kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga

Pemantauan dan Perekaman bawaan

Pemantauan	Arus 6 fase dan output tegangan 4 fase
Rekaman	keluaran analog
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz),<2mHz (65~450Hz),<5mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0. 1°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	AC220V/230V±10%, 1 fase
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V
Koneksi	soket AC standar (IEC 60320)

Aneka ragam

Bobot	14.8kg (32.63 lb)
Dimensi (L x H x D, tanpa pegangan)	392x272x237mm (15,43x10,71x9,33 inci)

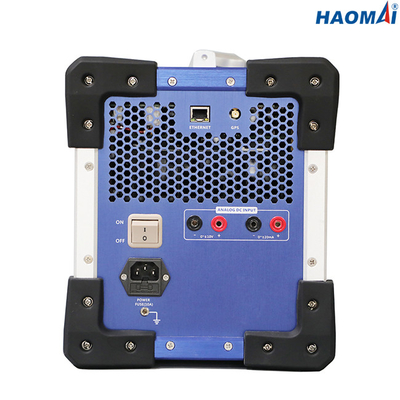

Port koneksi	1 port Ethernet

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Uji Relai 6-fase Tegangan TinggiSistemRELAYSTAR-H60 adalah alat portabel dan andal bagi para insinyur untuk melakukan pengujian relai proteksi di gardu induk.

Sistem Uji Relai 6-fase Tegangan Tinggi RELAYSTAR-H60 dapat menguji semua jenis relai proteksi secara virtual sesuai dengan persyaratan ANSI/IEEE.
