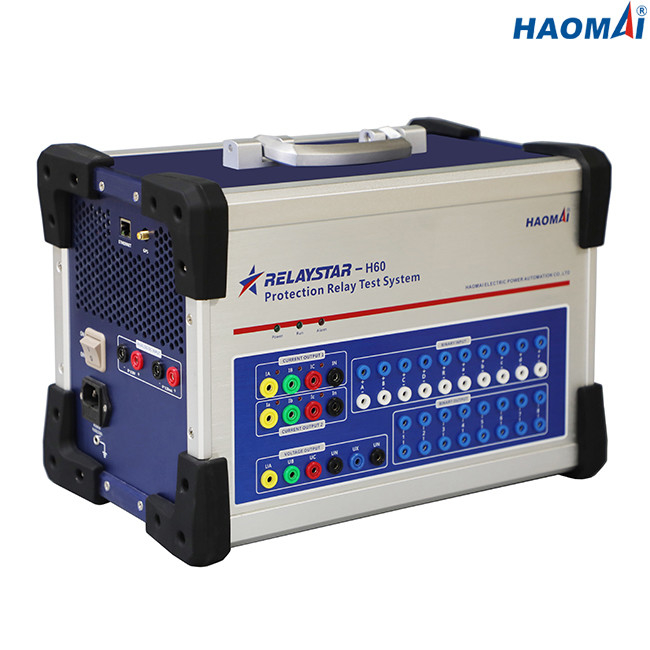

Sistem Uji Relai Enam Fase Akurasi Tinggi
Model: RELAYSTAR-H60
RELAYSTAR-H60 adalah sistem uji relai 6 fase dengan akurasi tinggi untuk menguji semua generasi dan jenis relai proteksi di gardu induk tegangan tinggi dan lingkungan industri.Ini dapat menghasilkan arus 6 fase (0…32A/fase) dan tegangan 4 fase (0…300V/fase), dan akurasi keluaran jauh lebih tinggi (hingga 0,05%).
Sistem Uji Relai Enam Fase Akurasi Tinggi RELAYSTAR-H60 dapat dioperasikan oleh perangkat lunak RELAYSTAR yang berjalan di laptop dengan sistem operasi Windows.
Pengujian ujung ke ujung dapat dilakukan dengan GPS bawaan RELAYSTAR-H60.
Fitur utama
1) keluaran arus 6 fase (6 × 32A) + tegangan 4 fase (4 × 300V)
2) Tes lokal dan tes jarak jauh PC tersedia
3) Penguat daya linier berkinerja tinggi
4) Pemantauan dan perekaman bentuk gelombang internal
5) Perlindungan diri yang cerdas
6) Aux.DC untuk memasok daya ke relai proteksi
7) Tersedia mode uji otomatis dan manual
8) Lakukan tes ujung ke ujung dengan GPS bawaan
Data teknis
Generator saat ini
| Rentang pengaturan |
AC 6 fase (LN) |
6x0…32A |
| AC 3 fase (LN) |
3x0…64A |
| AC 1 fase (LL-LN) |
1x0…192A |
| DC(LN) |
6x0…±15A |
| Kekuatan |
AC 6 fase (LN) |
6x240VA pada 32A |
| AC 3 fase (LN) |
3x400VA pada 64A |
| AC 1 fase (LL-LN) |
1x750VA pada 192A |
| DC(LN) |
6x240VA pada 15A |
| Ketepatan |
AC: ±2.5mA (≤0.5A), 0.05% (0,5~32A) |
| DC: 0,1% |
| Resolusi |
1mA |
Pembangkit Tegangan
| Rentang pengaturan |
AC 4 fase (LN) |
4x0…300V |
| AC 1 fase (LL) |
1x0…600V |
| DC(LN) |
4x0…±300V |
| Kekuatan |
AC 4 fase (LN) |
4x80VA pada 300V |
| AC 1 fase (LL) |
1x160VA pada 600V |
| DC(LN) |
4x80VA pada 300V |
| Ketepatan |
AC: ±5mV (≤5V), 0,05% (5~300V) |
| DC: 0,1% |
| Resolusi |
1mV |
Pasokan DC Tambahan
| Rentang tegangan: |
0-300V |
| Akurasi keluaran |
0,5% |
| Kekuatan |
maks.160VA |
Masukan Biner
| Nomor |
10 |
| Karakteristik masukan |
kontak menganggur atau kontak bebas potensial |
| Karakteristik ambang batas |
"0":0-6V;“1”: 11V-250V |
| Maks.mengukur waktu |
999999.999s |
| Akurasi waktu |
0.1ms |
| Resolusi waktu |
0.1ms |
Keluaran Biner
| Nomor |
8 |
| Jenis |
kontak menganggur |
| Kapasitas istirahat |
250VAC/0.5A, 250VDC/0.2A |
Input Pengukuran Tegangan DC
| Rentang pengukuran |
0 ... ±10 V |
| Ketepatan |
kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga |
Masukan Pengukuran Arus DC
| Rentang pengukuran |
0 ... ±20 mA |
| Ketepatan |
kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga |
Pemantauan dan Perekaman bawaan
| Pemantauan |
Arus 6 fase dan output tegangan 4 fase |
| Rekaman |
keluaran analog |
| Mode |
pemantauan waktu nyata, tidak diperlukan kabel eksternal |
| Panjang rekaman |
unlimited (sampai memori internal penuh) |
Generator Umum
| Frekuensi |
kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz),<2mHz (65~450Hz),<5mHz (450~1200Hz) |
| resolusi: 0,001Hz |
| Fase |
kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° |
| resolusi: 0. 1° |
| Harmonis |
urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Sumber Daya listrik
| Tegangan masukan nominal |
AC220V/230V±10%, 1 fase |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V |
| Koneksi |
soket AC standar (IEC 60320) |
Aneka ragam
| Bobot |
14.8kg (32.63 lb) |
| Dimensi (L x H x D, tanpa pegangan) |
392x272x237mm (15,43x10,71x9,33 inci) |
| Port koneksi |
1 port Ethernet |
Keadaan lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Sistem Uji Relai Enam Fase Akurasi Tinggi RELAYSTAR-H60 adalah alat yang ampuh untuk menguji semua jenis relai proteksi yang diproduksi oleh produsen ABB, GE, ALSTOM, SIEMENS, Schneider, SEL, NR, SIFANG, CYG SUNRI, dll.
Sistem Uji Relai Enam Fase Akurasi Tinggi RELAYSTAR-H60 dikembangkan dan diproduksi di bawah sistem terdaftar ISO 9001.
