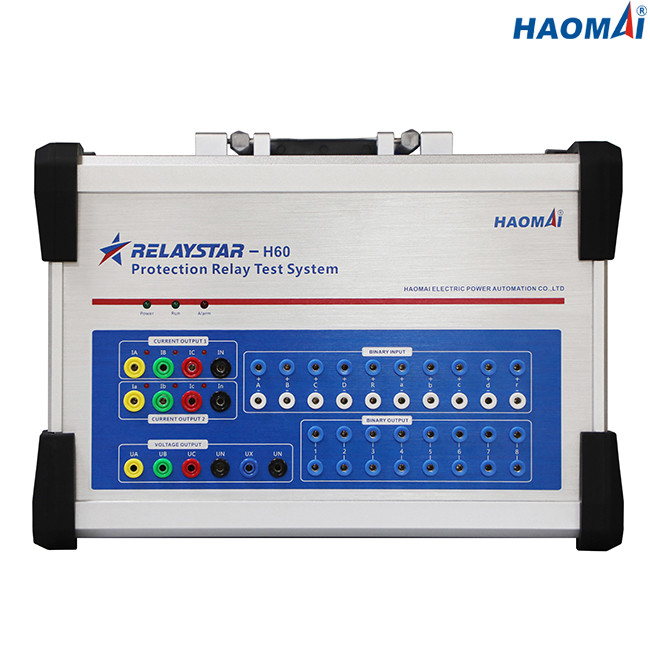

Set Uji Relai Perlindungan Enam Fase Akurasi Tinggi
Model: RELAYSTAR-H60
Set Uji Relai Proteksi Enam Fase Akurasi Tinggi RELAYSTAR-H60 adalah set uji relai proteksi portabel untuk menguji relai proteksi berbasis elektro-mekanis, solid-state, dan mikroprosesor.
RELAYSTAR-H60 dapat menghasilkan arus 6 fase (6x0…32A) dan tegangan 4 fase (4x0…300V).Setiap saluran keluaran independen, dan besaran arus dan tegangan, sudut fase dan frekuensi dapat disesuaikan secara bebas.
Akurasi keluaran AC RELAYSTAR-H60 jauh lebih tinggi, hingga 0,05%.
RELAYSTAR-H60 dapat dikontrol dan dioperasikan oleh perangkat lunak RELAYSTAR yang berjalan di laptop dengan sistem operasi Windows 10.
Fitur utama
1) keluaran arus 6 fase (6 × 32A) + tegangan 4 fase (4 × 300V)
2) Akurasi keluaran yang lebih tinggi (0,05% untuk keluaran AC)
3) Tes ujung ke ujung melalui GPS bawaan
4) Pemantauan dan perekaman bawaan
5) Fasilitas impor & ekspor RIO
6) Tampilan Vektor Online
7) Input biner dan output biner yang melimpah
8) Simulator baterai variabel (output DC yang dapat disesuaikan 0-300V)
9) Perangkat lunak uji RELAYSTAR yang kuat
10) Peningkatan perangkat lunak gratis
Data teknis
Generator saat ini
| Rentang pengaturan |
AC 6 fase (LN) |
6x0…32A |
| AC 3 fase (LN) |
3x0…64A |
| AC 1 fase (LL-LN) |
1x0…192A |
| DC(LN) |
6x0…±15A |
| Kekuatan |
AC 6 fase (LN) |
6x240VA pada 32A |
| AC 3 fase (LN) |
3x400VA pada 64A |
| AC 1 fase (LL-LN) |
1x750VA pada 192A |
| DC(LN) |
6x240VA pada 15A |
| Ketepatan |
AC: ±2.5mA (≤0.5A), 0.05% (0,5~32A) |
| DC: 0,1% |
| Resolusi |
1mA |
Pembangkit Tegangan
| Rentang pengaturan |
AC 4 fase (LN) |
4x0…300V |
| AC 1 fase (LL) |
1x0…600V |
| DC(LN) |
4x0…±300V |
| Kekuatan |
AC 4 fase (LN) |
4x80VA pada 300V |
| AC 1 fase (LL) |
1x160VA pada 600V |
| DC(LN) |
4x80VA pada 300V |
| Ketepatan |
AC: ±5mV (≤5V), 0,05% (5~300V) |
| DC: 0,1% |
| Resolusi |
1mV |
Pasokan DC Tambahan
| Rentang tegangan: |
0-300V |
| Akurasi keluaran |
0,5% |
| Kekuatan |
maks.160VA |
Masukan Biner
| Nomor |
10 |
| Karakteristik masukan |
kontak menganggur atau kontak bebas potensial |
| Karakteristik ambang batas |
"0":0-6V;“1”: 11V-250V |
| Maks.mengukur waktu |
999999.999s |
| Akurasi waktu |
0.1ms |
| Resolusi waktu |
0.1ms |
Keluaran Biner
| Nomor |
8 |
| Jenis |
kontak menganggur |
| Kapasitas istirahat |
250VAC/0.5A, 250VDC/0.2A |
Input Pengukuran Tegangan DC
| Rentang pengukuran |
0 ... ±10 V |
| Ketepatan |
kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga |
Masukan Pengukuran Arus DC
| Rentang pengukuran |
0 ... ±20 mA |
| Ketepatan |
kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga |
Pemantauan dan Perekaman bawaan
| Pemantauan |
Arus 6 fase dan output tegangan 4 fase |
| Rekaman |
keluaran analog |
| Mode |
pemantauan waktu nyata, tidak diperlukan kabel eksternal |
| Panjang rekaman |
unlimited (sampai memori internal penuh) |
Generator Umum
| Frekuensi |
kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz),<2mHz (65~450Hz),<5mHz (450~1200Hz) |
| resolusi: 0,001Hz |
| Fase |
kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° |
| resolusi: 0. 1° |
| Harmonis |
urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Sumber Daya listrik
| Tegangan masukan nominal |
AC220V/230V±10%, 1 fase |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V |
| Koneksi |
soket AC standar (IEC 60320) |
Aneka ragam
| Bobot |
14.8kg (32.63 lb) |
| Dimensi (L x H x D, tanpa pegangan) |
392x272x237mm (15,43x10,71x9,33 inci) |

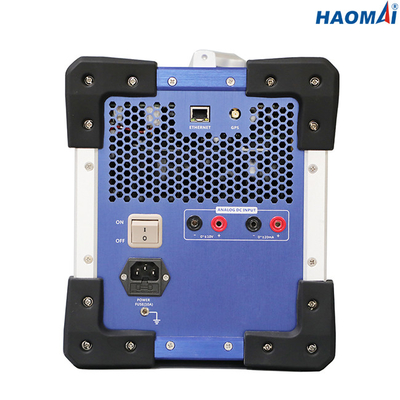

| Port koneksi |
1 port Ethernet |
Keadaan lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
RELAYSTAR-H60 adalah set uji relai perlindungan yang kuat untuk semua manufaktur relai, manufaktur switchgear, pembangkit listrik, lembaga penelitian, universitas, perusahaan komisioning dan pengujian, dll.
