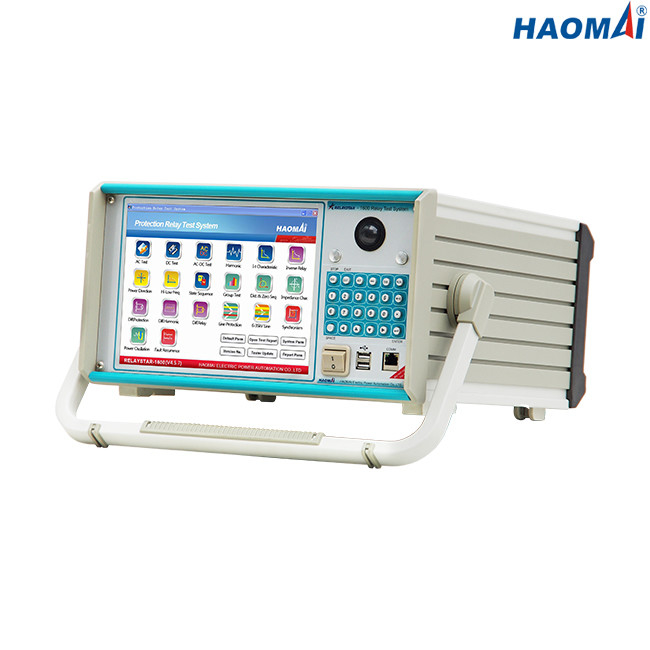

Name: Penguji Relai Perlindungan 40A Multifungsi, Sistem Uji Relai Layar LCD TFT
Brand: HAOMAI
SKU: RELAYSTAR-1600

Rumah Produk Set Uji Relai Proteksi

Penguji Relai Perlindungan 40A Multifungsi, Sistem Uji Relai Layar LCD TFT

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Type Test Report, Calibration Report
Nomor model:	RELAYSTAR-1600

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Penguji Relai, Kit Uji Relai, Perangkat Uji Injeksi Sekunder	keluaran saat ini:	6x0…40A
keluaran tegangan:	6x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Max. Maks. output power daya keluaran:	1x1000VA pada 240A	Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Penguji Relai Perlindungan Multifungsi , Penguji Relai Perlindungan 40A , Sistem Uji Relai TFT

Set Uji Relai Perlindungan Enam Fase Multifungsi

Model: RELAYSTAR-1600

Perangkat Uji Relai Proteksi Enam Fase RELAYSTAR-1600 adalah set uji multifungsi dengan 6 saluran keluaran arus dan 6 saluran keluaran tegangan, yang ditujukan terutama untuk pengujian sekunder relai proteksi.Hampir semua jenis relai proteksi dapat diuji, seperti relai proteksi berbasis elektromekanis, solid-state, dan mikroprosesor.

Perangkat Uji Relai Proteksi Enam Fasa Multifungsi RELAYSTAR-1600 memiliki kemampuan untuk dikontrol secara manual oleh PC industri tertanam dan layar LCD TFT penuh warna, yang memungkinkan pengguna untuk melakukan pengujian manual, kondisi mapan dan dinamis dengan cepat dan mudah, serta menggunakan modul uji prasetel bawaan untuk relai paling populer.

Perangkat Uji Relai Perlindungan Enam Fase Multifungsi RELAYSTAR-1600 dapat disinkronkan untuk melakukan pengujian ujung ke ujung dengan perangkat uji yang dialokasikan di gardu induk yang berbeda melalui GPS bawaannya.

Fitur utama

1) keluaran arus 6 fase (6 × 40A) + tegangan 6 fase (6 × 150V)

2) PC industri tertanam dengan layar LCD 10,4 inci

3) Tes lokal dan tes jarak jauh PC tersedia

4) Output daya tinggi 1x1000VA pada 240A

5) Pemantauan dan perekaman bawaan

6) Tes ujung ke ujung dengan GPS bawaan

7) Simulator baterai variabel

8) Perangkat lunak uji RELAYSTAR yang berfungsi penuh

9) fasilitas impor & ekspor RIO

10) Pembuatan laporan pengujian otomatis

Data teknis

Generator saat ini

Rentang pengaturan	AC 6 fase (LN)	6x0…40A
	AC 3 fase (LN)	3x0…80A
	AC 1 fase (LL-LN)	1x0…240A
	DC(LN)	6x0…±20 A
Kekuatan	AC 6 fase (LN)	6x300VA pada 40A
	AC 3 fase (LN)	3x450VA pada 80A
	AC 1 fase (LL-LN)	1x1000VA pada 240A
	DC(LN)	6x120VA pada 20A
Ketepatan	AC: ±1mA (≤0.2A), 0.1% (0.2~40A)
Ketepatan	DC: ±5mA (0,2~0,5A), 0,2% (0,5~20A)
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 6 fase (LN)	6x0…150V
	AC 3 fase (LN)	3x0…300V
	DC(LN)	6x0…±175V
Kekuatan	AC 6 fase (LN)	6x80VA pada 150V
	AC 3 fase (LN)	3x100VA pada 300V
	DC(LN)	6x80VA pada 175V
Ketepatan	AC: ±2mV (0.2~2V), 0.1% (2~150V)
	DC: ±10mV (0,5~5V), 0,2% (5~175V)
Resolusi	1mV

Pasokan DC Tambahan

Rentang tegangan:	110V/220V (maks.1.5A)
Kekuatan	maks.165VA/330VA

Masukan Biner

Nomor	10
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0～6V;“1”:12V～250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	±1ms
Resolusi waktu	1ms

Keluaran Biner

Nomor	8
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Pemantauan dan Perekaman bawaan

Pemantauan	arus dan tegangan output
Rekaman	output analog, status input/output biner
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz);<10mHz (65~450Hz);<20mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0,01°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC 220V/230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 115V
Koneksi	soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	18kg (39,68 pon)
Dimensi (L x H x D, tanpa pegangan)	420×360×210mm (16.54x14.17x8.27 inci)
Port koneksi	2 port USB2.0, 1 port Ethernet

Perangkat Uji Relai Perlindungan Enam Fase Multifungsi RELAYSTAR-1600 memiliki perlindungan yang sempurna.Semua keluaran arus dan tegangan sepenuhnya kelebihan beban dan tahan hubung singkat serta terlindung dari sinyal transien tegangan tinggi eksternal dan suhu berlebih.

Perangkat Uji Relai Proteksi Enam Fasa Multifungsi RELAYSTAR-1600 adalah pilihan yang lebih disukai untuk insinyur pengujian dalam kasus di mana diperlukan kemampuan angkut yang sangat baik dan arus 6 fasa hingga 40A cukup.

Perangkat Uji Relai Proteksi Enam Fasa Multifungsi RELAYSTAR-1600 dapat digunakan untuk menguji relai proteksi GE MULTILIN yang ditunjukkan seperti gambar di bawah ini.

Penguji Relai Perlindungan 40A Multifungsi, Sistem Uji Relai Layar LCD TFT 0
