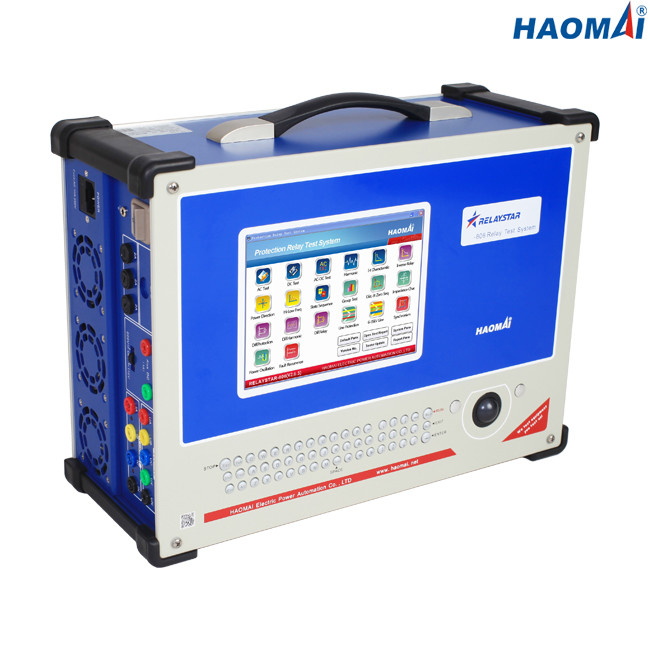

Set Uji Relai Proteksi Tiga Fase Komprehensif
Model: RELAYSTAR-806
RELAYSTAR-806 adalah rangkaian uji dan alat commissioning relai proteksi tiga fase yang komprehensif.Ini memiliki 7 saluran untuk keluaran ((3I + 4U), dan setiap saluran keluaran adalah kontrol independen dan simultan dari besaran, sudut fase dan nilai frekuensi.
Kit RELAYSTAR-806 dapat dioperasikan secara independen melalui PC industri tertanam dengan layar LCD 8 inci, keyboard dan mouse lengkap, tanpa memerlukan PC.Operator juga dapat menghubungkan kit RELAYSTAR-806 ke laptop, menggunakan perangkat lunak RELAYSTAR yang berjalan di laptop dengan sistem operasi Windows untuk sepenuhnya mengontrol kit RELAYSTAR-806 untuk menyelesaikan semua pengujian dan menyimpan hasil pengujian ke dalam laptop.
Fitur utama
1) Aplikasi uji relai universal
2) keluaran 7 saluran (3I + 4U)
2) PC industri tertanam dengan layar LCD 8 inci, keyboard dan mouse lengkap
3) Kontrol dan operasikan dengan atau tanpa PC
4) Output DC AUX independen
5) Tes ujung ke ujung dengan GPS bawaan
6) Perangkat lunak uji RELAYSTAR yang berfungsi penuh
7) Fasilitas impor & ekspor file RIO
8) Model sistem daya untuk pengujian dinamis
9) Tampilan vektor online
10) Beralih ke uji kesalahan (SOTF)
11) Pembuatan laporan pengujian otomatis
12) Peningkatan perangkat lunak gratis
Data teknis
Generator saat ini
| Rentang pengaturan |
AC 3 fase (LN) |
3x0…40A |
| AC 1 fase (LL-LN) |
1x0…120A |
| DC(LN) |
3x…±10A |
|
Kekuatan
|
AC 3 fase (LN) |
3x300VA pada 40A |
| AC 1 fase (LL-LN) |
1x1000VA pada 120A |
| DC(LN) |
3x120VA pada 10A |
| Ketepatan |
AC: ±1mA (≤0.2A), 0.1% (0.2~40A) |
| DC: ±5mA (0~0,5A), 0,2% (0,5~10A) |
| Resolusi |
1mA |
Pembangkit Tegangan
| Rentang pengaturan |
AC 4 fase (LN) |
4x0…150V |
| AC 1 fase (LL) |
1x0…300V |
| DC(LN) |
3x…±160V |
| Kekuatan |
AC 4 fase (LN) |
4x70VA pada 150V |
| AC 1 fase (LL) |
1x140VA pada 300V |
| DC(LN) |
3x80VA pada 160V |
| Ketepatan |
AC: ±2mV (0.2~2V), 0.1% (2~150V) |
| DC: ±10mV (0~5V), 0,2% (5~160V) |
| Resolusi |
1mV |
Keluaran DC Tambahan
| Rentang tegangan: |
110V/220V (maks.1.5A) |
| Kekuatan |
maks.165VA/330VA |
Masukan Biner
| Nomor |
8 |
| Karakteristik masukan |
kontak menganggur atau kontak bebas potensial |
| Karakteristik ambang batas |
"0":0～6V;“1”:12V～250V |
| Maks.mengukur waktu |
999999.999s |
| Akurasi waktu |
±1ms |
| Resolusi waktu |
1ms |
Keluaran Biner
| Nomor |
4 |
| Jenis |
kontak menganggur |
| Kapasitas istirahat |
250VAC/0.5A, 250VDC/0.2A |
Generator Umum
| Frekuensi |
kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz),<10mHz (65~450Hz),<20mHz (450~1200Hz) |
| resolusi: 0,001Hz |
| Fase |
kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° |
| resolusi: 0,01° |
| Harmonis |
urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Sumber Daya listrik
| Tegangan masukan nominal |
disesuaikan (AC 220V/230V/120V±10%, 1-fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 115V |
| Koneksi |
soket AC standar (IEC 60320) |
Aneka ragam
| Bobot |
18kg (39,68 pon) |
| Dimensi (L x H x D, tanpa pegangan) |
405×300×164mm (15.94x11.81x6.46 inci) |
| Port koneksi |
2 port USB2.0, 1 port Ethernet |
Set Uji Relai Proteksi Tiga Fase Komprehensif RELAYSTAR-806 dirancang terutama untuk pengujian sekunder relai proteksi.Hampir semua jenis relai proteksi yang ditentukan oleh ANSI/IEEE dapat diuji.Contoh apa yang dapat diuji RELAYSTAR-806 ditunjukkan seperti tabel di bawah ini.
| ANSI / IEEE No. |
Nama Perangkat atau Fungsi |
| 2 |
Waktu Tunda Menatap |
| 3 |
Memeriksa atau Saling Mengunci Relay |
| 7 |
Relai Tingkat Perubahan |
| 13 |
Perangkat kecepatan sinkron |
| 15 |
Kecepatan atau Frekuensi, Perangkat yang Cocok |
| 16 |
Perangkat Komunikasi Data |
| 18 |
Mempercepat atau Memperlambat Perangkat |
| 21 |
Relay Jarak |
| 24 |
Volt per Hertz Relay |
| 25 |
Perangkat Sinkronisasi atau Sinkronisasi-periksa |
| 27 |
Relai Tegangan Rendah |
| 30 |
Relay Annunciator |
| 32 |
Relai Daya Arah |
| 36 |
Perangkat Tegangan Polaritas atau Polarisasi |
| 37 |
Relay Arus Bawah atau Underpower |
| 40 |
Relai Lapangan |
| 44 |
Relai Awal Urutan Unit |
| 46 |
Relai Arus fase-balik atau fase-keseimbangan |
| 47 |
Relai Tegangan Urutan Fase |
| 48 |
Relai Urutan Tidak Lengkap |
| 50 |
Arus Lebih Sesaat atau Relay Tingkat Naik |
| 51 |
Relai Arus Lebih Waktu AC |
| 55 |
Relai Faktor Daya |
| 59 |
Relai Tegangan Lebih |
| 60 |
Relay Tegangan atau Keseimbangan Arus |
| 62 |
Relai Pembukaan atau Penghentian tunda waktu |
| 66 |
Perangkat Notching atau Jogging |
| 67 |
Relai Arus Lebih Arah AC |
| 68 |
Relay Out-of-step atau Blocking |
| 69 |
Perangkat Kontrol Permisif |
| 74 |
Relai Alarm |
| 76 |
Relai Arus DC |
| 77 |
Perangkat Telemetering |
| 78 |
Relai Pengukuran Sudut Fasa |
| 79 |
Relay Penutup AC |
| 81 |
Relai Frekuensi |
| 82 |
Relay Penutupan Pengukur Beban DC |
| 83 |
Kontrol Selektif Otomatis atau Relai Transfer |
| 85 |
Relai Penerima Pembawa atau Kawat Pilot |
| 86 |
Relay Pengunci |
| 87 |
Relai Pelindung Diferensial |
| 91 |
Relai Arah Tegangan |
| 92 |
Relai Pengarah Tegangan dan Daya |
| 94 |
Relay Tersandung atau Bebas Perjalanan |
