Name: Sistem Uji Relai Pelindung Ultraportabel Ringan IEC 61010-1
Brand: HAOMAI
SKU: RELAYSTAR-S60

Sistem Uji Relai Pelindung Ultraportabel Ringan IEC 61010-1

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Calibration Report
Nomor model:	RELAYSTAR-S60

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Penguji Relai, Kit Uji Relai, Perangkat Uji Injeksi Sekunder	keluaran saat ini:	6x0…30A
keluaran tegangan:	6x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Operasi:	mode lokal + mode PC	Bobot:	10.6kg (26.37 lb)
Cahaya Tinggi:	Sistem Uji Relai Ultraportabel , Sistem Uji Relai Ringan , Peralatan Uji Relai Pelindung IEC 61010-1

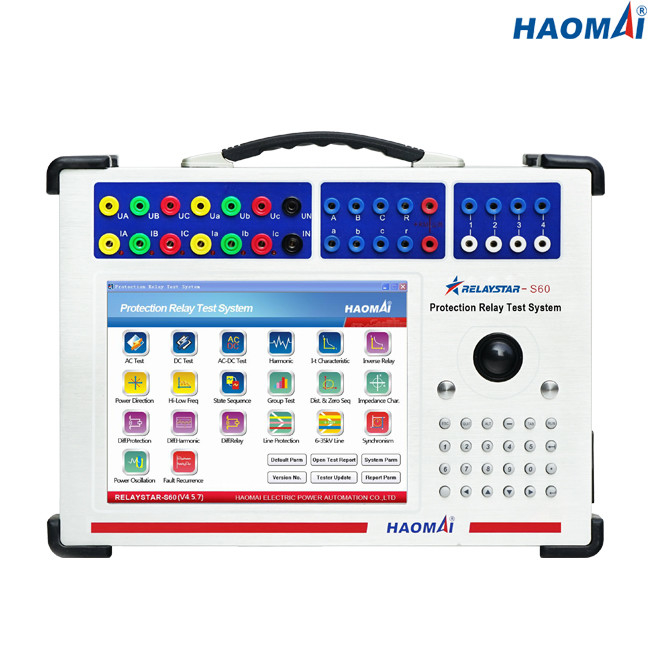

Sistem Uji Relai Enam Fase Ultraportabel

Model: RELAYSTAR-S60

RELAYSTAR-S60 adalah sistem uji relai proteksi ultra-portabel yang memberikan pengujian verifikasi kinerja relai pelindung berbasis elektromekanis, solid-state, dan mikroprosesor dalam instalasi operasinya.

RELAYSTAR-S60 adalah perangkat uji kokoh yang cocok untuk menguji berbagai relai pelindung yang dioperasikan di lingkungan dalam dan luar ruangan.Desain ergonomis unit dan tata letak panel kontrol intuitif membuatnya ideal untuk pengguna pertama kali yang memiliki sedikit atau tanpa pelatihan.

Fitur utama:

1) keluaran arus 6 fase (6 × 30A) + tegangan 6 fase (6 × 150V)

2) PC industri tertanam dengan layar LCD 10,4 inci

3) Tampilan panel depan yang nyaman menunjukkan amplitudo tegangan/arus aktif dan nilai fase selama pengujian

4) Pengujian analog perangkat perlindungan 1A dan 5A

5) Lakukan simulasi keadaan dan pengujian transien

6) penampil dan pemutaran COMTRADE

7) Berat badan lebih rendah: hanya 10.6kg (26.37 lb)

Data teknis

Generator saat ini

Rentang pengaturan	AC 6 fase (LN)	6x0…30A
	AC 3 fase (LN)	3x0…60A
	AC 1 fase (LL-LN)	1x0…180A
	DC(LN)	6x0…±10 A
Kekuatan	AC 6 fase (LN)	6x200VA pada 30A
	AC 3 fase (LN)	3x300VA pada 60A
	AC 1 fase (LL-LN)	1x600VA pada 180A
	DC(LN)	6x100VA pada 10A
Ketepatan	AC: ±1mA (≤0.2A), 0.1% (0.2~30A)
Ketepatan	DC: ±5mA (0,2~0,5A), 0,2% (0,5~10A)
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 6 fase (LN)	6x0…150V
	AC 3 fase (LN)	3x0…300V
	DC(LN)	6x0…±160V
Kekuatan	AC 6 fase (LN)	6x60VA pada 150V
	AC 3 fase (LN)	3x100VA pada 300V
	DC(LN)	6x60VA pada 160V
Ketepatan	AC: ±2mV (0.2~2V), 0.1% (2~150V)
	DC: ±10mV (0,5~5V), 0,2% (5~160V)
Resolusi	1mV

Masukan Biner

Nomor	8
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0～6V;“1”:12V～250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	±1ms
Resolusi waktu	1ms

Keluaran Biner

Nomor	4
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz);<10mHz (65~450Hz);<20mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0,01°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC 220V/230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 115V
Koneksi	soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	10.6kg (26.37 lb)
Dimensi (L x H x D, tanpa pegangan)	350×250×120mm (13.78x9.84x4.72 inci)
Port koneksi	2 port USB2.0, 1 port Ethernet

Standar Keamanan, Kompatibilitas Elektromagnetik

EMC	Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE)
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
Keamanan	Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE).
	IEC 61010-1

Sistem Uji Relai Enam Fase Ultraportabel RELAYSTAR-S60 adalah pilihan yang sangat baik untuk menguji dan menugaskan insinyur untuk melakukan pengujian relai proteksi di lokasi.

Sistem Uji Relai Enam Fase Ultraportabel RELAYSTAR-S60 cukup nyaman untuk dibawa oleh pengguna karena ukurannya yang sangat kecil dan bobot yang jauh lebih rendah 10.6kg (26.37 lb).

Sistem Uji Relai Enam Fase Ultraportabel RELAYSTAR-S60 mampu menguji semua generasi dan jenis relai proteksi seperti di bawah ini sesuai dengan persyaratan ANSI/IEEE.

ANSI / IEEE No.	Nama Perangkat atau Fungsi
2	Waktu Tunda Menatap
3	Memeriksa atau Saling Mengunci Relay
7	Relai Tingkat Perubahan
13	Perangkat kecepatan sinkron
15	Kecepatan atau Frekuensi, Perangkat yang Cocok
16	Perangkat Komunikasi Data
18	Mempercepat atau Memperlambat Perangkat
21	Relay Jarak
24	Volt per Hertz Relay
25	Perangkat Sinkronisasi atau Sinkronisasi-periksa
27	Relai Tegangan Rendah
30	Relay Annunciator
32	Relai Daya Arah
36	Perangkat Tegangan Polaritas atau Polarisasi
37	Relay Arus Bawah atau Underpower
40	Relai Lapangan
44	Relai Awal Urutan Unit
46	Relai Arus fase-balik atau fase-keseimbangan
47	Relai Tegangan Urutan Fase
48	Relai Urutan Tidak Lengkap
50	Arus Lebih Sesaat atau Relay Tingkat Naik
51	Relai Arus Lebih Waktu AC
55	Relai Faktor Daya
59	Relai Tegangan Lebih
60	Relay Tegangan atau Keseimbangan Arus
62	Relai Pembukaan atau Penghentian tunda waktu
66	Perangkat Notching atau Jogging
67	Relai Arus Lebih Arah AC
68	Relay Out-of-step atau Blocking
69	Perangkat Kontrol Permisif
74	Relai Alarm
76	Relai Arus DC
77	Perangkat Telemetering
78	Relai Pengukuran Sudut Fasa
79	Relay Penutup AC
81	Relai Frekuensi
82	Relay Penutupan Pengukur Beban DC
83	Kontrol Selektif Otomatis atau Relai Transfer
85	Relai Penerima Pembawa atau Kawat Pilot
86	Relay Pengunci
87	Relai Pelindung Diferensial
91	Relai Arah Tegangan
92	Relai Pengarah Tegangan dan Daya
94	Relay Tersandung atau Bebas Perjalanan
--	Satuan Pengukuran Fasor
--	Monitor Kualitas Daya
