Name: 6 Saluran 30A Kit Injeksi Arus Sekunder, Set Uji Relai Universal Multifase
Brand: HAOMAI
SKU: RELAYSTAR-7000

Rumah Produk Set Uji Injeksi Sekunder

6 Saluran 30A Kit Injeksi Arus Sekunder, Set Uji Relai Universal Multifase

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Type Test Report, Calibration Report
Nomor model:	RELAYSTAR-7000

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Set Uji Relai Proteksi, Kit Uji Relai, Sistem Uji Relai	keluaran saat ini:	6x0…30A
keluaran tegangan:	6x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Pengujian IEC 61850:	Tersedia	Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Kit Injeksi Arus Sekunder 6 Saluran , Kit Injeksi Arus Sekunder 30A , Set Uji Relai Universal Multifase

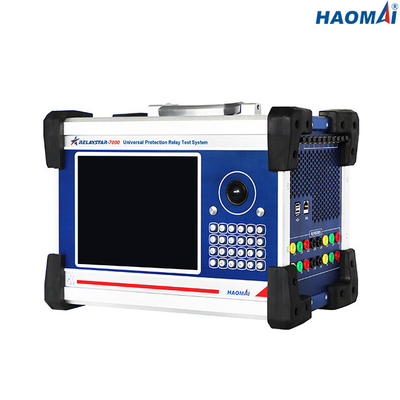

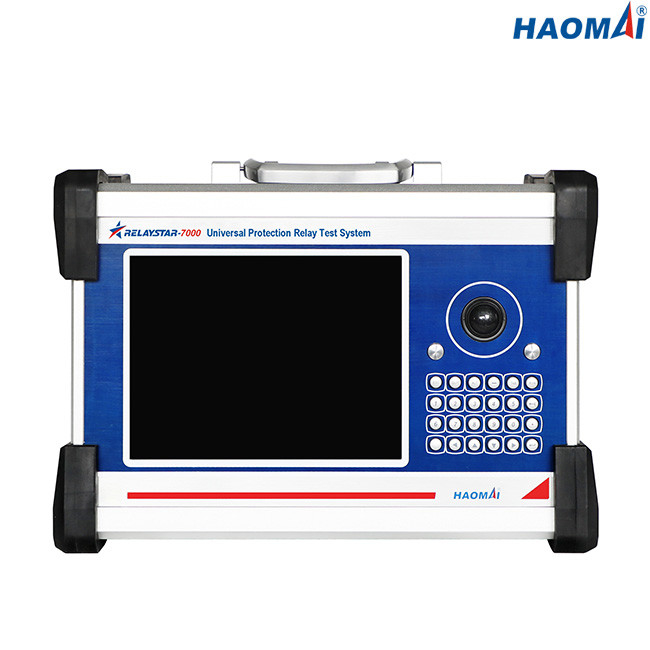

Set Uji Injeksi Sekunder Universal

Model: RELAYSTAR-7000

RELAYSTAR-7000 adalah set uji injeksi sekunder multi-fase, yang dapat menghasilkan arus 6 saluran dan tegangan 6 saluran untuk menguji relai pelindung berbasis elektromekanis, solid state, dan mikroprosesor.

Antarmuka IEC61850 untuk RELAYSTAR-7000 diperlukan untuk pengujian relai dengan protokol komunikasi gardu berbasis Ethernet.

Modul sinkronisasi GPS internal memungkinkan awal uji sinkronisasi dua unit RELAYSTAR-7000.

Fitur utama

1) Menguji semua jenis relai proteksi: elektromekanis, solid state, numerik berbasis mikroprosesor dan IEC61850

2) Kontrol manual dengan tampilan warna

3) Tersedia secara bersamaan: 6 saluran arus dan 6 saluran tegangan

4) Output arus tinggi: 6 x 30 A, 3 x 60 A,1 x 180 A

5) antarmuka protokol IEC61850

6) antarmuka USB dan Ethernet

7) Tes ujung ke ujung dengan GPS atau IRIG-B

8) Kualitas, keamanan, dan keandalan tertinggi

Data teknis

Output Arus dan Tegangan Umum

Generator saat ini	Rentang pengaturan	AC 6 fase (LN): 6x0…30A
		DC(LN): 6x0…±10 A
	Kekuatan	AC 6 fase (LN): 6x450VA pada 30A
		DC (LN): 6x120VA pada 10A
	Ketepatan	AC: ± 1mA (≤0.2A), 0.1% (0.2 ~ 30A)
		DC: ±5mA (0,2~0,5A), 0,2% (0,5~10A)
	Resolusi	1mA
Pembangkit Tegangan	Rentang pengaturan	AC 6 fase (LN): 6x0…150V
		DC(LN): 6x0…±160V
	Kekuatan	AC 6 fase (LN): 6x80VA pada 150V
		DC (LN): 6x80VA pada 160V
	Ketepatan	AC:±2mV (0.2~2V), 0.1% (2~150V)
		DC:±10mV (0,5~5V), 0,2% (5~160V)
	Resolusi	1mV
Generator Umum	Frekuensi	kisaran: 0 ~ 1200Hz
		akurasi:<1mHz (0~65Hz), <10mHz (65~450Hz),<20mHz (450~1200Hz)
		resolusi: 0,001Hz
	Fase	kisaran: -360 ° ~ + 360 °
		akurasi: 0.1°
		resolusi: 0,01°
	Harmonis	urutan superposisi: 2 ~ 24 kali
		distorsi: 0,5%

Antarmuka Komunikasi Ethernet

Mode	10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover)
Jumlah pelabuhan	2
Jenis antarmuka	RJ45
Indikasi status	Lampu LED

Antarmuka Komunikasi Serat Optik

Mode	100Base-FX (100Mbit, serat optik, dupleks penuh)
Jumlah pelabuhan	8
Jenis antarmuka	LC
Jenis serat:	62.5/125μm (serat multi-mode)
panjang gelombang	1310nm
Jarak transmisi	>1km
Indikasi status	Lampu LED

Antarmuka FT3

Jumlah pelabuhan	9 (8 untuk transmisi, 1 untuk menerima)
Jenis antarmuka	ST
Jenis serat:	62,5/125μm (serat multi-mode)
panjang gelombang	850nm

Masukan Biner

Nomor	8
Jenis	kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis)
Karakteristik ambang batas	"0": 0～6V;“1”:12V～250V

Keluaran Biner

Nomor	4
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A;250VDC/0.2A

Pemantauan dan Perekaman bawaan

Pemantauan	arus dan tegangan output
Rekaman	output analog, status input/output biner
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 120V
Koneksi	Soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	19,5kg (42,99 pon)
Dimensi (L x H x D, tanpa pegangan)	405×295×250mm (15,94x11,61x9,84 inci)

Perangkat Uji Injeksi Sekunder Universal RELAYSTAR-7000 adalah pilihan yang lebih disukai untuk insinyur pengujian dalam kasus di mana perlindungan dan IED berbasis numerik dan komunikasi.

Simulasi IEC 61850 GOOSE dari RELAYSTAR-7000A: pemetaan keluaran biner ke atribut data dalam pesan GOOSE yang dipublikasikan.

Perangkat Uji Injeksi Sekunder Universal RELAYSTAR-7000A dapat menerbitkan Nilai Sampel IEC 61850 sesuai dengan “Pedoman Implementasi untuk Antarmuka Digital ke Transformator Instrumen yang Menggunakan IEC 61850-9-2” dari UCA International Users Group

HAOMAI Universal Secondary Injection Test Sets banyak digunakan di jaringan listrik, petrokimia, metalurgi, kereta api, tambang batu bara, lembaga penelitian dan semua jenis pabrik atau perusahaan skala besar.
