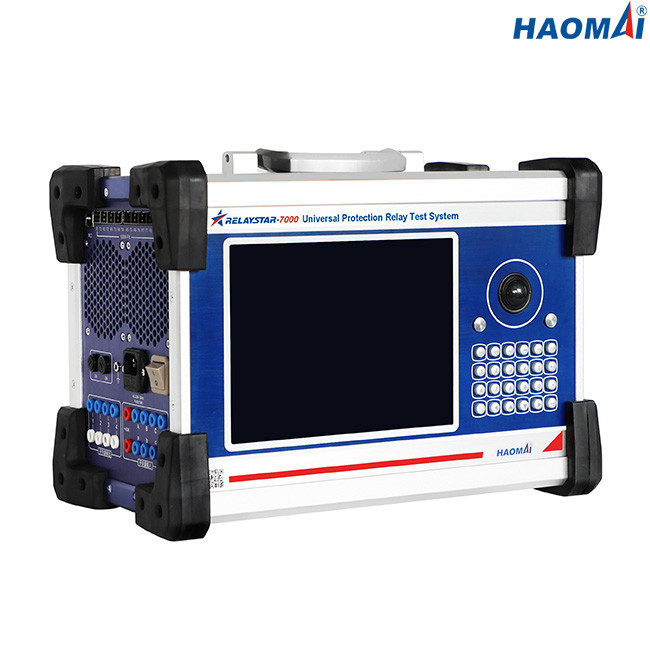

Name: Set Tes Injeksi Sekunder Ultraportable Saat Ini Standar IEC61850
Brand: HAOMAI
SKU: RELAYSTAR-7000

Set Tes Injeksi Sekunder Ultraportable Saat Ini Standar IEC61850

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Type Test Report, Calibration Report
Nomor model:	RELAYSTAR-7000

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Set Uji Relai Proteksi, Kit Uji Relai, Sistem Uji Relai	keluaran saat ini:	6x0…30A
keluaran tegangan:	6x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Pengujian IEC 61850:	Tersedia	Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Perangkat Uji Injeksi Sekunder Ultraportabel , Perangkat Uji Injeksi Sekunder , Uji Injeksi Arus Sekunder IEC61850

Set Uji Injeksi Sekunder Serbaguna

Model:RELAYSTAR-7000

RELAYSTAR-7000 adalah set uji injeksi sekunder serbaguna dan portabel lapangan, yang mampu menguji relai proteksi berbasis elektro-mekanis, solid-state dan mikroprosesor, IEC61850 IED, dan unit penggabungan.

RELAYSTAR-7000 dapat menghasilkan arus 6 fase (6 × 0 ... 30A) dan tegangan 6 fase (6 × 0 ... 150V) untuk menguji semua relai proteksi konvensional yang ditentukan dalam ANSI / IEEE No.

Unit RELAYSTAR-7000 dapat dioperasikan melalui PC industri built-in dengan layar sentuh LCD TFT 9,7 inci, keypad dan mouse, yang memungkinkan pengguna untuk melakukan pengujian manual, keadaan stabil dan dinamis dengan cepat dan mudah.

Untuk menghubungkan ke PC, setiap unit RELAYSTAR-7000 dilengkapi dengan versi instalasi perangkat lunak RELAYSTAR.Software RELAYSTAR dapat berjalan di PC dengan sistem operasi Windows.

Fitur utama

●Mampu menguji relai pelindung berbasis elektro-mekanis, solid-state, dan mikroprosesor, IED IEC61850, dan unit penggabungan

●Arus 6 fase(6×0…30A) + keluaran tegangan 6 fase(6×0…150V)

●Pengoperasian mandiri menggunakan layar LCD TFT grafis resolusi tinggi yang intuitif, tidak memerlukan PC untuk beroperasi

●Kemampuan uji jarak jauh PC

●Arus tinggi dan daya tinggi

●Pemantauan dan perekaman bentuk gelombang internal

●Kemampuan pengujian ujung-ke-ujung yang disinkronkan dengan satelit GPS dinamis

●Kemampuan pengujian IEC61850

Data teknis

Output Arus dan Tegangan Umum

Generator saat ini	Rentang pengaturan	AC 6 fase (LN): 6x0…30A
		DC(LN): 6x0…±10 A
	Kekuatan	AC 6 fase (LN): 6x450VA pada 30A
		DC (LN): 6x120VA pada 10A
	Ketepatan	AC: ± 1mA (≤0.2A), 0.1% (0.2 ~ 30A)
		DC: ±5mA (0,2~0,5A), 0,2% (0,5~10A)
	Resolusi	1mA
Pembangkit Tegangan	Rentang pengaturan	AC 6 fase (LN): 6x0…150V
		DC(LN): 6x0…±160V
	Kekuatan	AC 6 fase (LN): 6x80VA pada 150V
		DC (LN): 6x80VA pada 160V
	Ketepatan	AC:±2mV (0.2~2V), 0.1% (2~150V)
		DC:±10mV (0,5~5V), 0,2% (5~160V)
	Resolusi	1mV
Generator Umum	Frekuensi	kisaran: 0 ~ 1200Hz
		akurasi:<1mHz (0~65Hz), <10mHz (65~450Hz),<20mHz (450~1200Hz)
		resolusi: 0,001Hz
	Fase	kisaran: -360 ° ~ + 360 °
		akurasi: 0.1°
		resolusi: 0,01°
	Harmonis	urutan superposisi: 2 ~ 24 kali
		distorsi: 0,5%

Antarmuka Komunikasi Ethernet

Mode	10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover)
Jumlah pelabuhan	2
Jenis antarmuka	RJ45
Indikasi status	Lampu LED

Antarmuka Komunikasi Serat Optik

Mode	100Base-FX (100Mbit, serat optik, dupleks penuh)
Jumlah pelabuhan	8
Jenis antarmuka	LC
Jenis serat:	62.5/125μm (serat multi-mode)
panjang gelombang	1310nm
Jarak transmisi	>1km
Indikasi status	Lampu LED

Antarmuka FT3

Jumlah pelabuhan	9 (8 untuk transmisi, 1 untuk menerima)
Jenis antarmuka	ST
Jenis serat:	62,5/125μm (serat multi-mode)
panjang gelombang	850nm

Masukan Biner

Nomor	8
Jenis	kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis)
Karakteristik ambang batas	"0": 0～6V;“1”:12V～250V

Keluaran Biner

Nomor	4
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A;250VDC/0.2A

Pemantauan dan Perekaman bawaan

Pemantauan	arus dan tegangan output
Rekaman	output analog, status input/output biner
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 120V
Koneksi	Soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	19,5kg (42,99 pon)
Dimensi (L x H x D, tanpa pegangan)	405×295×250mm (15,94x11,61x9,84 inci)

RELAYSTAR-7000 adalah set uji injeksi sekunder serbaguna dan portabel lapangan untuk menguji semua jenis relai proteksi di gardu konvensional, juga menguji IEC61850 IED dan unit penggabungan di gardu pintar.

Set Uji Injeksi Sekunder Serbaguna RELAYSTAR-7000 lulus Uji Jenis di laboratorium China KETOP yang terakreditasi di bawah ISO/IEC 17025, juga dikalibrasi di laboratorium pihak ketiga yang terakreditasi di bawah ISO/IEC 17025.
