Name: 39.68lb Tes Injeksi Sekunder Saat Ini Set Output Tegangan Multimode 6x150V
Brand: HAOMAI
SKU: RELAYSTAR-1600

Rumah Produk Set Uji Injeksi Sekunder

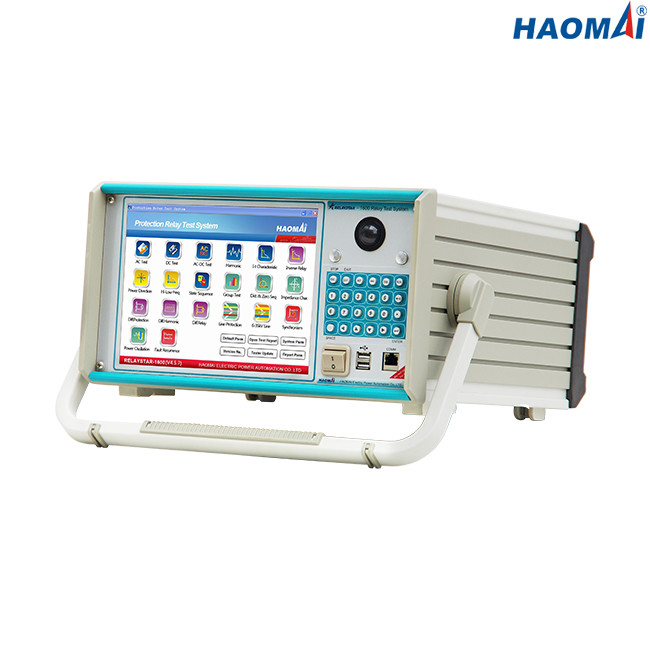

39.68lb Tes Injeksi Sekunder Saat Ini Set Output Tegangan Multimode 6x150V

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Type Test Report, Calibration Report
Nomor model:	RELAYSTAR-1600

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Penguji Relai, Sistem Uji Relai, Perangkat Uji Relai Proteksi	Output arus 6 fase:	6×0…40A
Output tegangan 6 fase:	6×0…150V	Akurasi Keluaran AC:	0,1%
IPC tertanam dengan layar LCD:	Tersedia	Tes ujung ke ujung:	melalui GPS bawaan
Cahaya Tinggi:	39.68lb Set Uji Injeksi Sekunder , Set Uji Injeksi Sekunder Multimode , Set Uji Injeksi Saat Ini 6x150V

Set Uji Injeksi Sekunder 6-fase Daya Tinggi

Model: RELAYSTAR-1600

RELAYSTAR-1600 adalah set uji injeksi sekunder 6 fase untuk menguji semua generasi dan jenis relai proteksi, yang dapat menghasilkan arus 6 fase (6x0…40A) dan tegangan 6 fase (6x0…150V).Sumber arusnya yang kuat (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA) mampu menguji relai elektromekanis beban tinggi dengan kebutuhan daya yang sangat tinggi.

Perangkat uji injeksi sekunder 6 fase RELAYSTAR-1600 dapat disinkronkan untuk melakukan pengujian ujung ke ujung dengan perangkat uji yang dialokasikan di gardu induk yang berbeda melalui GPS bawaannya.

Sistem perangkat lunak lokal set uji injeksi sekunder 6 fase RELAYSTAR-1600 dirancang berdasarkan sistem Windows.Ini dapat dioperasikan oleh PC industri tertanam dengan layar LCD TFT 10,4 inci atau dengan perangkat lunak uji yang berjalan pada PC.

Fitur utama:

1) Arus 6 fase (6 × 40A) + tegangan 6 fase (6 × 150V) keluaran

2) PC industri tertanam dengan layar LCD 10,4 inci

3) Tes lokal dan tes jarak jauh PC tersedia

4) Penguat daya linier berkinerja tinggi

5) Pemantauan dan perekaman bawaan

6) Tes ujung ke ujung dengan GPS bawaan

7) Perlindungan diri yang cerdas

8) modul tes yang melimpah

Data teknis

Generator saat ini

Rentang pengaturan	AC 6 fase (LN)	6x0…40A
	AC 3 fase (LN)	3x0…80A
	AC 1 fase (LL-LN)	1x0…240A
	DC(LN)	6x0…±20 A
Kekuatan	AC 6 fase (LN)	6x300VA pada 40A
	AC 3 fase (LN)	3x450VA pada 80A
	AC 1 fase (LL-LN)	1x1000VA pada 240A
	DC(LN)	6x120VA pada 20A
Ketepatan	AC: ±1mA (≤0.2A), 0.1% (0.2~40A)
Ketepatan	DC: ±5mA (0,2~0,5A), 0,2% (0,5~20A)
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 6 fase (LN)	6x0…150V
	AC 3 fase (LN)	3x0…300V
	DC(LN)	6x0…±175V
Kekuatan	AC 6 fase (LN)	6x80VA pada 150V
	AC 3 fase (LN)	3x100VA pada 300V
	DC(LN)	6x80VA pada 175V
Ketepatan	AC: ±2mV (0.2~2V), 0.1% (2~150V)
	DC: ±10mV (0,5~5V), 0,2% (5~175V)
Resolusi	1mV

Pasokan DC Tambahan

Rentang tegangan:	110V/220V (maks.1.5A)
Kekuatan	maks.165VA/330VA

Masukan Biner

Nomor	10
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0～6V;“1”:12V～250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	±1ms
Resolusi waktu	1ms

Keluaran Biner

Nomor	8
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Pemantauan dan Perekaman bawaan

Pemantauan	arus dan tegangan output
Rekaman	output analog, status input/output biner
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz);<10mHz (65~450Hz);<20mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0,01°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC 220V/230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 115V
Koneksi	soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	18kg (39,68 pon)
Dimensi (L x H x D, tanpa pegangan)	420×360×210mm (16.54x14.17x8.27 inci)
Port koneksi	2 port USB2.0, 1 port Ethernet

Standar Keamanan, Kompatibilitas Elektromagnetik

EMC	Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE)
	IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3
Keamanan	Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE).
	IEC 61010-1

Set Uji Injeksi Sekunder 6-fase RELAYSTAR-1600 adalah pilihan yang sangat baik untuk menguji dan menugaskan insinyur untuk melakukan pengujian relai proteksi di lokasi.
