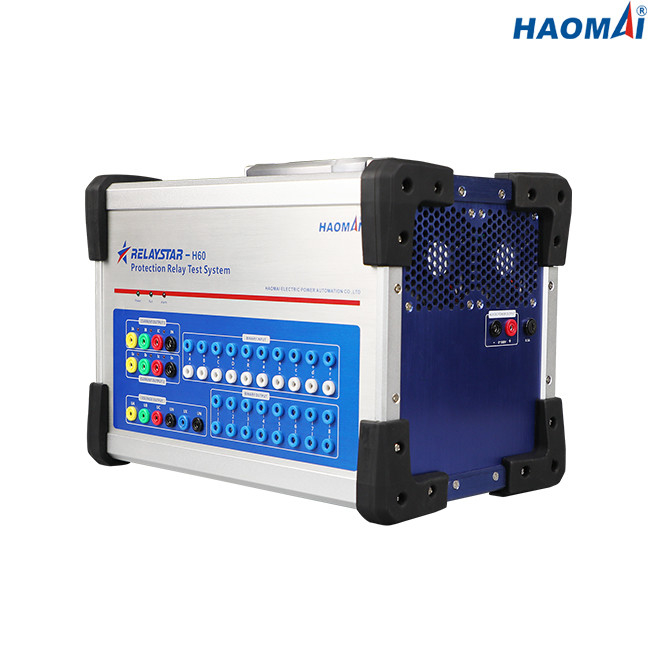

Name: Set Tes Injeksi Sekunder 32A 300V Saat Ini 6 Fase Ultralight
Brand: HAOMAI
SKU: RELAYSTAR-H60

Set Tes Injeksi Sekunder 32A 300V Saat Ini 6 Fase Ultralight

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Calibration Report
Nomor model:	RELAYSTAR-H60

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Penguji Relai, Sistem Uji Relai, Perangkat Uji Perlindungan	keluaran saat ini:	6x0…32A
keluaran tegangan:	4x0…300V	Akurasi keluaran:	0,05% untuk keluaran AC
Tes ujung ke ujung:	oleh built-in GPS	Operasi:	PC eksternal
Cahaya Tinggi:	Set Uji Injeksi Sekunder 32A , Set Uji Injeksi Sekunder 300V , Set Uji Injeksi Arus Sekunder Ultralight

Set Uji Injeksi Sekunder 6 - fase Akurasi Tinggi

Model: RELAYSTAR-H60

RELAYSTAR-H60 adalah set uji injeksi sekunder portabel untuk menguji sebagian besar jenis relai proteksi multi-fungsi modern.Ini dapat menghasilkan arus 6 fase (6 × 30A) dan tegangan 4 fase (4 × 300V), dan akurasi output AC dapat mencapai 0,05%.

RELAYSTAR-H60 dapat digunakan secara luas untuk menguji relai proteksi diferensial transformator, karena menggunakan 6 generator arus.Ini juga dapat digunakan untuk menguji relai proteksi generator diferensial dan relai proteksi diferensial saluran.

Dengan bantuan Transient, RELAYSTAR-H60 akan menghasilkan bentuk gelombang yang direkam oleh perekam gangguan.Format file yang didukung oleh Transient adalah COMTRADE.

Fitur utama

1) keluaran arus 6 fase (6 × 32A) + tegangan 4 fase (4 × 300V)

2) Akurasi keluaran yang lebih tinggi (0,05% untuk keluaran AC)

3) Tes ujung ke ujung melalui GPS bawaan

4) Pemantauan dan perekaman bawaan

5) Input biner dan output biner yang melimpah

5) Aux Independen.pasokan DC

6) Perangkat lunak uji RELAYSTAR yang kuat

Data teknis

Generator saat ini

Rentang pengaturan	AC 6 fase (LN)	6x0…32A
	AC 3 fase (LN)	3x0…64A
	AC 1 fase (LL-LN)	1x0…192A
	DC(LN)	6x0…±15A
Kekuatan	AC 6 fase (LN)	6x240VA pada 32A
	AC 3 fase (LN)	3x400VA pada 64A
	AC 1 fase (LL-LN)	1x750VA pada 192A
	DC(LN)	6x240VA pada 15A
Ketepatan	AC: ±2.5mA (≤0.5A), 0.05% (0,5~32A)
Ketepatan	DC: 0,1%
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 4 fase (LN)	4x0…300V
	AC 1 fase (LL)	1x0…600V
	DC(LN)	4x0…±300V
Kekuatan	AC 4 fase (LN)	4x80VA pada 300V
	AC 1 fase (LL)	1x160VA pada 600V
	DC(LN)	4x80VA pada 300V
Ketepatan	AC: ±5mV (≤5V), 0,05% (5~300V)
	DC: 0,1%
Resolusi	1mV

Pasokan DC Tambahan

Rentang tegangan:	0-300V
Akurasi keluaran	0,5%
Kekuatan	maks.160VA

Masukan Biner

Nomor	10
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0-6V;“1”: 11V-250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	0.1ms
Resolusi waktu	0.1ms

Keluaran Biner

Nomor	8
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Input Pengukuran Tegangan DC

Rentang pengukuran	0 ... ±10 V
Ketepatan	kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga

Masukan Pengukuran Arus DC

Rentang pengukuran	0 ... ±20 mA
Ketepatan	kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga

Pemantauan dan Perekaman bawaan

Pemantauan	Arus 6 fase dan output tegangan 4 fase
Rekaman	keluaran analog
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz),<2mHz (65~450Hz),<5mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0. 1°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	AC220V/230V±10%, 1 fase
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V
Koneksi	soket AC standar (IEC 60320)

Aneka ragam

Bobot	14.8kg (32.63 lb)
Dimensi (L x H x D, tanpa pegangan)	392x272x237mm (15,43x10,71x9,33 inci)
Port koneksi	1 port Ethernet

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Set Uji Injeksi Sekunder 6-fase Akurasi Tinggi RELAYSTAR-H60 memiliki perlindungan yang baik.Semua keluaran arus dan tegangan sepenuhnya kelebihan beban dan tahan hubung singkat serta terlindung dari sinyal transien tegangan tinggi eksternal dan suhu berlebih.

HAOMAI memberikan jaminan kualitas 3 tahun dari Set Uji Injeksi Sekunder 6 fase RELAYSTAR-H60 dan perawatan seumur hidup.
