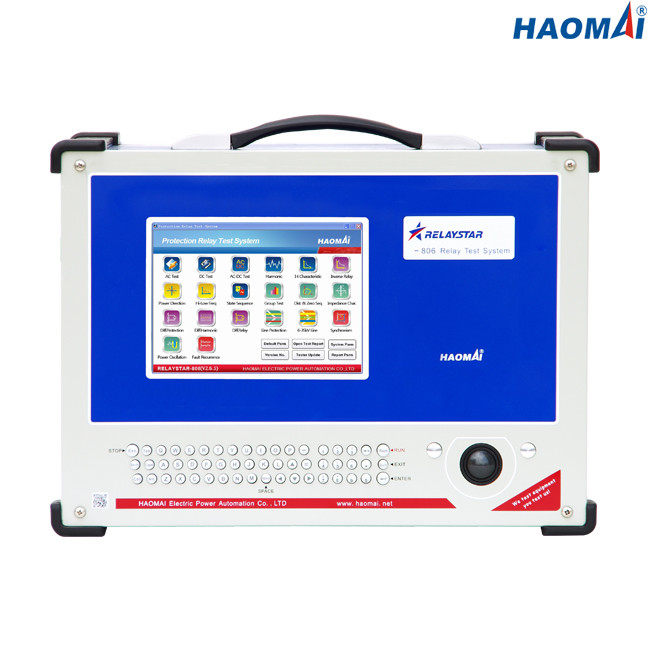

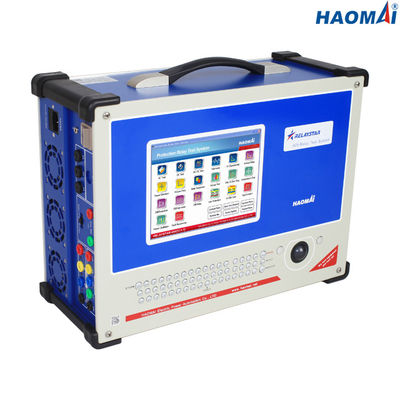

Set Uji Relai Perlindungan 3-fase
Model: RELAYSTAR-806
RELAYSTAR-806 adalah rangkaian uji relai perlindungan all-in-one untuk menguji relai pelindung berbasis elektro-mekanis, solid-state, dan mikroprosesor.
Unit ini sangat kompak dan kokoh.Desainnya menggabungkan teknologi mikroprosesor digital modern terbaru untuk mencapai karakteristik output yang tidak ada duanya dalam hal daya, akurasi, distorsi rendah, dan kemampuan dinamis.Teknologi ini memungkinkan pengguna untuk menguji berbagai fungsi spesifik yang diperlukan dalam pengujian relai, tanpa memerlukan aksesori tambahan.Semua sinyal output dihasilkan secara digital, diperkuat, dan dikontrol secara internal oleh Intelligent Generator Modules, yang menafsirkan perintah yang diterima dari panel depan untuk menghasilkan output yang sangat akurat, stabil, dan terdistorsi rendah, terlepas dari suplai tegangan.
RELAYSTAR-806 mampu melakukan pengujian ujung ke ujung melalui modul GPS bawaan dan aksesori penerima.
Fitur utama
1) keluaran arus 3 fasa (3 × 40A) + tegangan 4 fasa (4 × 150V)
2) PC industri tertanam dengan layar LCD 8 inci
3) Tes lokal dan tes jarak jauh PC tersedia
4) Penguat daya linier berkinerja tinggi
5) Tes ujung ke ujung dengan GPS bawaan
6) Aux.DC
7) Perlindungan diri yang cerdas
8) modul tes yang melimpah
Data teknis
Generator saat ini
| Rentang pengaturan |
AC 3 fase (LN) |
3x0…40A |
| AC 1 fase (LL-LN) |
1x0…120A |
| DC(LN) |
3x…±10A |
|
Kekuatan
|
AC 3 fase (LN) |
3x300VA pada 40A |
| AC 1 fase (LL-LN) |
1x1000VA pada 120A |
| DC(LN) |
3x120VA pada 10A |
| Ketepatan |
AC: ±1mA (≤0.2A), 0.1% (0.2~40A) |
| DC: ±5mA (0~0,5A), 0,2% (0,5~10A) |
| Resolusi |
1mA |
Pembangkit Tegangan
| Rentang pengaturan |
AC 4 fase (LN) |
4x0…150V |
| AC 1 fase (LL) |
1x0…300V |
| DC(LN) |
3x…±160V |
| Kekuatan |
AC 4 fase (LN) |
4x70VA pada 150V |
| AC 1 fase (LL) |
1x140VA pada 300V |
| DC(LN) |
3x80VA pada 160V |
| Ketepatan |
AC: ±2mV (0.2~2V), 0.1% (2~150V) |
| DC: ±10mV (0~5V), 0,2% (5~160V) |
| Resolusi |
1mV |
Pasokan DC Tambahan
| Rentang tegangan: |
110V/220V (maks.1.5A) |
| Kekuatan |
maks.165VA/330VA |
Masukan Biner
| Nomor |
8 |
| Karakteristik masukan |
kontak menganggur atau kontak bebas potensial |
| Karakteristik ambang batas |
"0":0～6V;“1”:12V～250V |
| Maks.mengukur waktu |
999999.999s |
| Akurasi waktu |
±1ms |
| Resolusi waktu |
1ms |
Keluaran Biner
| Nomor |
4 |
| Jenis |
kontak menganggur |
| Kapasitas istirahat |
250VAC/0.5A, 250VDC/0.2A |
Generator Umum
| Frekuensi |
kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz),<10mHz (65~450Hz),<20mHz (450~1200Hz) |
| resolusi: 0,001Hz |
| Fase |
kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° |
| resolusi: 0,01° |
| Harmonis |
urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Sumber Daya listrik
| Tegangan masukan nominal |
disesuaikan (AC 220V/230V/120V±10%, 1-fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 115V |
| Koneksi |
soket AC standar (IEC 60320) |
Keadaan lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Aneka ragam
| Bobot |
18kg (39,68 pon) |
| Dimensi (L x H x D, tanpa pegangan) |
405×300×164mm (15.94x11.81x6.46 inci) |
| Port koneksi |
2 port USB2.0, 1 port Ethernet |
Desain yang ringkas dan penguat daya linier berperforma tinggi membuat rangkaian uji relai proteksi 3 fase RELAYSTAR-806 sangat cocok untuk pekerjaan pengujian dan commissioning dalam sistem distribusi dan industri.
Set Uji Relai Perlindungan 3-fase RELAYSTAR-806 lulus Uji Jenis di laboratorium KETOP China yang terakreditasi di bawah ISO/IEC 17025.
Perangkat Uji Relai Proteksi 3-fase RELAYSTAR-806 juga dikalibrasi di laboratorium pihak ketiga yang terakreditasi menurut ISO/IEC 17025.
Laporan Uji Jenis dan Laporan Kalibrasi yang dikeluarkan oleh laboratorium ditunjukkan seperti di bawah ini.
