Penguji Relai Perlindungan 1000VA Serbaguna, Perangkat Uji Relai Mikroprosesor

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Type Test Report, Calibration Report
Nomor model:	RELAYSTAR-1600

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Set Uji Relai, Kit Uji Relai, Perangkat Uji Injeksi Sekunder	keluaran saat ini:	6x0…40A
keluaran tegangan:	6x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Penguji Relai Perlindungan Serbaguna , Penguji Relai Perlindungan 1000VA , Perangkat Uji Relai Mikroprosesor

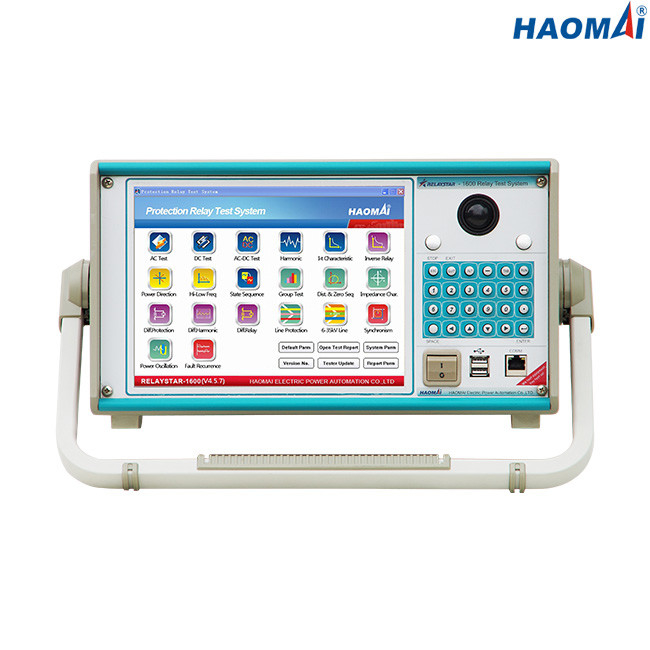

Sistem Uji Relai Enam Fase Daya Tinggi

Model: RELAYSTAR-1600

RELAYSTAR-1600 adalah sistem uji relai perlindungan all-in-one yang dikembangkan oleh HAOMAI, cepat dan mudah digunakan.Dapat dioperasikan dengan atau tanpa PC.

RELAYSTAR-1600 dapat menghasilkan arus 6 fase (6x0…40A) dan tegangan 6 fase (6x0…150V) untuk menguji relai pelindung berbasis elektro-mekanis, solid-state, dan mikroprosesor.

Amplifier tegangan-arus bertenaga baru yang lebih tinggi diadopsi untuk RELAYSTAR-1600.Penguat arus memberikan tegangan kepatuhan maksimum ke beban secara konstan selama pengujian, dan perubahan jangkauan dilakukan secara otomatis di bawah beban.Ini memastikan hasil pengujian yang lebih baik, dan menghemat waktu dengan tidak harus mematikan output untuk mengubah rentang.Output daya konstan dalam banyak kasus menghilangkan kebutuhan untuk paralel atau seri saluran arus bersama-sama untuk menguji relai beban tinggi.

Fitur utama:

1) Arus 6 fase (6 × 40A) + tegangan 6 fase (6 × 150V) keluaran

2) PC industri tertanam dengan layar LCD 10,4 inci

3) Tes lokal dan tes jarak jauh PC tersedia

4) Output daya konstan

5) Kemampuan pengujian kondisi mapan dan dinamis

6) Tes ujung ke ujung dengan GPS bawaan

7) Melakukan tes sementara

8) modul tes yang melimpah

Data teknis

Generator saat ini

Rentang pengaturan	AC 6 fase (LN)	6x0…40A
	AC 3 fase (LN)	3x0…80A
	AC 1 fase (LL-LN)	1x0…240A
	DC(LN)	6x0…±20 A
Kekuatan	AC 6 fase (LN)	6x300VA pada 40A
	AC 3 fase (LN)	3x450VA pada 80A
	AC 1 fase (LL-LN)	1x1000VA pada 240A
	DC(LN)	6x120VA pada 20A
Ketepatan	AC: ±1mA (≤0.2A), 0.1% (0.2~40A)
Ketepatan	DC: ±5mA (0,2~0,5A), 0,2% (0,5~20A)
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 6 fase (LN)	6x0…150V
	AC 3 fase (LN)	3x0…300V
	DC(LN)	6x0…±175V
Kekuatan	AC 6 fase (LN)	6x80VA pada 150V
	AC 3 fase (LN)	3x100VA pada 300V
	DC(LN)	6x80VA pada 175V
Ketepatan	AC: ±2mV (0.2~2V), 0.1% (2~150V)
	DC: ±10mV (0,5~5V), 0,2% (5~175V)
Resolusi	1mV

Pasokan DC Tambahan

Rentang tegangan:	110V/220V (maks.1.5A)
Kekuatan	maks.165VA/330VA

Masukan Biner

Nomor	10
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0～6V;“1”:12V～250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	±1ms
Resolusi waktu	1ms

Keluaran Biner

Nomor	8
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Pemantauan dan Perekaman bawaan

Pemantauan	arus dan tegangan output
Rekaman	output analog, status input/output biner
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz);<10mHz (65~450Hz);<20mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0,01°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC 220V/230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 115V
Koneksi	soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	18kg (39,68 pon)
Dimensi (L x H x D, tanpa pegangan)	420×360×210mm (16.54x14.17x8.27 inci)
Port koneksi	2 port USB2.0, 1 port Ethernet

Sistem Uji Relai Enam Fase Daya Tinggi RELAYSTAR-1600 adalah pilihan yang sangat baik untuk menguji dan menugaskan insinyur untuk melakukan pengujian relai proteksi di lokasi.

Sistem Uji Relai Enam Fase Daya Tinggi RELAYSTAR-1600 lulus Uji Jenis di laboratorium KETOP China yang terakreditasi di bawah ISO/IEC 17025.

Sistem Uji Relai Enam Fase Daya Tinggi RELAYSTAR-1600 digunakan untuk menguji relai proteksi SIEMENS SIPROTEC.Silakan lihat gambar-gambar di bawah ini.
