Name: Sistem Uji Relai Universal ISO9001, Relai Serbaguna Dan Kit Uji IED
Brand: HAOMAI
SKU: RELAYSTAR-7000

Sistem Uji Relai Universal ISO9001, Relai Serbaguna Dan Kit Uji IED

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Type Test Report, Calibration Report
Nomor model:	RELAYSTAR-7000

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Set Uji Relai, Kit Uji Relai, Perangkat Uji Injeksi Sekunder	keluaran saat ini:	6x0…30A
keluaran tegangan:	6x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Pengujian IEC 61850:	Tersedia	Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Sistem Uji Relai ISO9001 , Sistem Uji Relai IED , Relai Serbaguna

Sistem Uji Relai Universal

Model: RELAYSTAR-7000

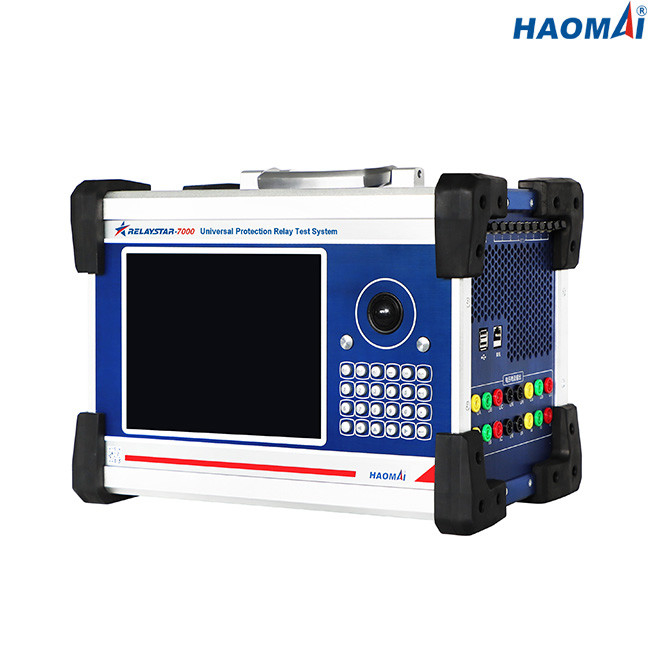

RELAYSTAR-7000 adalah sistem pengujian serbaguna dan portabel yang mampu menguji berbagai macam relai pelindung elektro-mekanis, solid-state dan berbasis mikroprosesor, relai kelebihan beban motor, dan IED berdasarkan IEC 61850.

Unit ini dapat dioperasikan secara manual melalui PC industri built-in dan antarmuka pengguna layar LCD TFT 9,7 inci, atau menjalankan perangkat lunak jarak jauh RELAYSTAR pada PC.

Antarmuka pengguna built-in menggabungkan besar, mudah dibaca resolusi tinggi penuh warna, definisi tinggi, tampilan layar LCD TFT, yang menampilkan nilai terukur seperti AC dan DC Ampere, AC dan DC Volt, dan Waktu dalam detik dan siklus.Tergantung pada jenis pengujian yang dipilih, nilai lain mungkin ditampilkan, seperti Sudut Fase, Frekuensi, Watt, VA, atau Faktor Daya.

Fitur utama

1) Desain all-in-one untuk menguji semua jenis relai proteksi dan IED

2) Tes lokal dan tes jarak jauh PC tersedia

3) Konversi 6 saluran arus dan 6 saluran tegangan

4) Pemantauan dan perekaman bawaan

5) Kemampuan pengujian ujung-ke-ujung yang disinkronkan dengan satelit GPS dinamis

6) Empat mode sinkronisasi waktu: GPS built-in, kode IRIG-B, PPS dan IEEE1588

7) kemampuan pengujian IEC 61850

Data teknis

Output Arus dan Tegangan Umum

Generator saat ini	Rentang pengaturan	AC 6 fase (LN): 6x0…30A
		DC(LN): 6x0…±10 A
	Kekuatan	AC 6 fase (LN): 6x450VA pada 30A
		DC (LN): 6x120VA pada 10A
	Ketepatan	AC: ± 1mA (≤0.2A), 0.1% (0.2 ~ 30A)
		DC: ±5mA (0,2~0,5A), 0,2% (0,5~10A)
	Resolusi	1mA
Pembangkit Tegangan	Rentang pengaturan	AC 6 fase (LN): 6x0…150V
		DC(LN): 6x0…±160V
	Kekuatan	AC 6 fase (LN): 6x80VA pada 150V
		DC (LN): 6x80VA pada 160V
	Ketepatan	AC:±2mV (0.2~2V), 0.1% (2~150V)
		DC:±10mV (0,5~5V), 0,2% (5~160V)
	Resolusi	1mV
Generator Umum	Frekuensi	kisaran: 0 ~ 1200Hz
		akurasi:<1mHz (0~65Hz), <10mHz (65~450Hz),<20mHz (450~1200Hz)
		resolusi: 0,001Hz
	Fase	kisaran: -360 ° ~ + 360 °
		akurasi: 0.1°
		resolusi: 0,01°
	Harmonis	urutan superposisi: 2 ~ 24 kali
		distorsi: 0,5%

Antarmuka Komunikasi Ethernet

Mode	10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover)
Jumlah pelabuhan	2
Jenis antarmuka	RJ45
Indikasi status	Lampu LED

Antarmuka Komunikasi Serat Optik

Mode	100Base-FX (100Mbit, serat optik, dupleks penuh)
Jumlah pelabuhan	8
Jenis antarmuka	LC
Jenis serat:	62.5/125μm (serat multi-mode)
panjang gelombang	1310nm
Jarak transmisi	>1km
Indikasi status	Lampu LED

Antarmuka FT3

Jumlah pelabuhan	9 (8 untuk transmisi, 1 untuk menerima)
Jenis antarmuka	ST
Jenis serat:	62,5/125μm (serat multi-mode)
panjang gelombang	850nm

Masukan Biner

Nomor	8
Jenis	kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis)
Karakteristik ambang batas	"0": 0～6V;“1”:12V～250V

Keluaran Biner

Nomor	4
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A;250VDC/0.2A

Pemantauan dan Perekaman bawaan

Pemantauan	arus dan tegangan output
Rekaman	output analog, status input/output biner
Mode	pemantauan waktu nyata, tidak diperlukan kabel eksternal
Panjang rekaman	unlimited (sampai memori internal penuh)

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 120V
Koneksi	Soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	19,5kg (42,99 pon)
Dimensi (L x H x D, tanpa pegangan)	405×295×250mm (15,94x11,61x9,84 inci)

Sistem Uji Relai Universal RELAYSTAR-7000 paling cocok di lingkungan di mana perlindungan berbasis numerik dan komunikasi.Dengan presisi yang luar biasa tinggi, ini juga merupakan kalibrator berbasis sumber yang ideal untuk semua jenis perangkat pengukuran seperti PQ meter dan PMU.

Sistem Uji Relai Universal RELAYSTAR-7000 memiliki perlindungan yang sempurna.Semua keluaran arus dan tegangan sepenuhnya kelebihan beban dan tahan hubung singkat serta terlindung dari sinyal transien tegangan tinggi eksternal dan suhu berlebih.

Sistem Uji Relai Universal RELAYSTAR-7000 memenangkan tender dari SGCC (State Grid Corporation of China) berkali-kali.Foto uji lapangan ditunjukkan seperti gambar di bawah ini.
