Name: Relai Proteksi IEC 61850 Pengujian Set 3 Fase 2.7kg Genggam
Brand: HAOMAI
SKU: RELAYSTAR-Z70

Relai Proteksi IEC 61850 Pengujian Set 3 Fase 2.7kg Genggam

Detail produk:

Tempat asal:	Cina
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015
Nomor model:	RELAYSTAR-Z70

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Karton
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Penguji Relai Portabel, Kit Uji Relai Digital, pengujian IEC 61850	keluaran saat ini:	3x0…10A
keluaran tegangan:	3x0…120V	Akurasi keluaran:	0,1% untuk keluaran AC
Pengujian IEC 61850:	Tersedia	Operasi:	Layar sentuh 10,1 inci
Cahaya Tinggi:	Pengujian IEC 61850 3 Fase , Pengujian IEC 61850 2 , 7kg

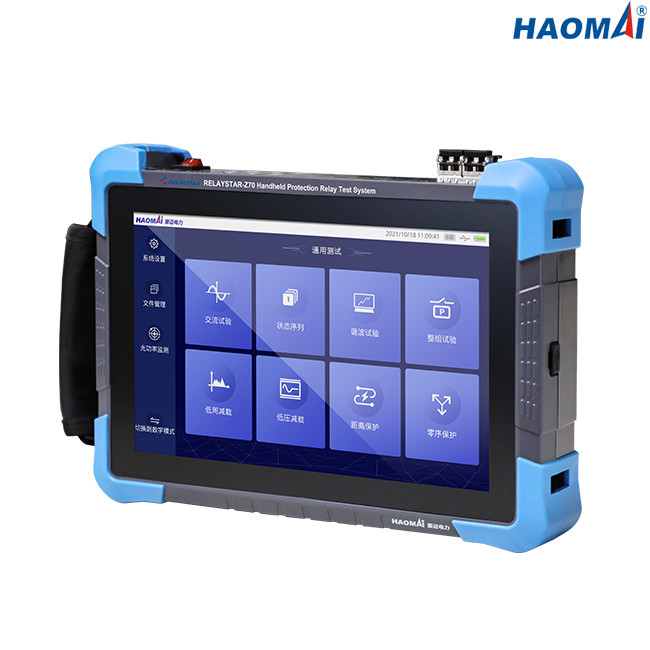

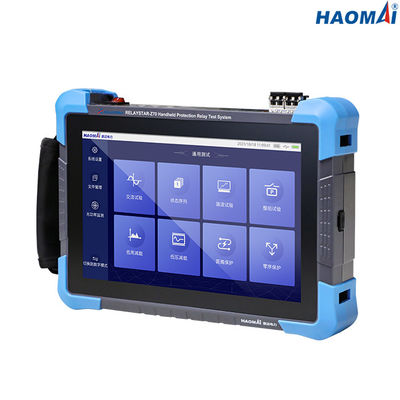

Perangkat Uji Relai Perlindungan Genggam dengan Pengujian IEC 61850
Model: RELAYSTAR-Z70
Perangkat Uji Relai Perlindungan Genggam RELAYSTAR-Z70 dirancang untuk pengujian dan pemeliharaan commissioning gardu konvensional dan gardu induk digital.Ini dapat menghasilkan arus 3-fase (3x0…10A) dan tegangan 3-fase (3x0…120V) untuk menguji relai proteksi konvensional.Sistem bagian digital optiknya dikembangkan berdasarkan protokol IEC61850, yang mendukung penerimaan, pengiriman, dan analisis pesan SV/GOOSE.
RELAYSTAR-Z70 adalah perangkat uji jaringan yang sangat nyaman dan portabel dengan layar sentuh 10,1 inci sehingga teknisi dapat membawanya hanya ke tempat yang berbeda di gardu induk untuk IED, tidak perlu mengambil perangkat uji dan laptop yang rumit, dan aksesori pengujian lainnya .
RELAYSTAR-Z70 memiliki banyak modul pengujian untuk pengujian relai proteksi, pengujian MU, pengiriman, penerimaan dan analisis SV/GOOSE, impor dan analisis file SCD, dll.
RELAYSTAR-Z70 juga dapat digunakan untuk menguji IED lain di gardu digital sebagai alat multi-fungsi, termasuk mengirim dan menerima GOOSE, SV, menambahkan arus lalu lintas ke sakelar atau IED lainnya, memeriksa waktu tunda MU, mengukur daya serat port serat dll.

Fitur utama
1) Layar sentuh resolusi tinggi 10,1 inci untuk pengoperasian
2) Berdasarkan platform perangkat keras SOC dan pengembangan sistem Linux tertanam
3) keluaran arus 3-fase (3x0…10A) + tegangan 3-fase (3x0…120V) untuk menguji relai proteksi konvensional
4) Mematuhi IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GOOSE dan standar pesan digital optik lainnya
5) Konfigurasikan 36 saluran SV/GOOSE digital optik
6) Mendukung modul antarmuka jaringan optik 100M
7) Mendukung modul port serial optik FT3
8) Mendukung sinkronisasi waktu IRIG-B
9) Pemantauan daya optik dan paket digital optik jaringan secara real-time
10) Mendukung impor file SCL standar, mengekstrak informasi konfigurasi instance perangkat yang diperlukan, dan menghasilkan topologi dengan parsing satu klik

Data teknis
Output Arus dan Tegangan Umum

Generator saat ini	Rentang pengaturan	AC 3 fase (LN): 3x0…10A
	Rentang pengaturan	DC(LN): 3x0…±2 A
	Kekuatan	maks.30VA
	Ketepatan	AC: 0,1%
	Ketepatan	DC: 0,2%
	Resolusi	1mA
Pembangkit Tegangan	Rentang pengaturan	AC 3 fase (LN): 3x0…120V
	Rentang pengaturan	DC(LN): 3x0…±170V
	Kekuatan	maks.30VA
	Ketepatan	AC: 0,1%
	Ketepatan	DC: 0,2%
	Resolusi	1mV
Generator Umum	Frekuensi	kisaran: 10 ~ 1200Hz
		akurasi: 0,001Hz
		resolusi: 0,001Hz
	Fase	kisaran: 0 ° ~ + 360 °
		akurasi: 0,01 °
		resolusi: 0,01°
	Harmonis	urutan superposisi: 1 ~ 24 kali
	Harmonis	distorsi: 0,5%

Antarmuka Komunikasi Ethernet

Mode	10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover)
Jumlah pelabuhan	1
Jenis antarmuka	RJ45
Indikasi status	Lampu LED

Antarmuka Komunikasi Serat Optik

Mode	100Base-FX (100Mbit, serat optik, dupleks penuh)
Jumlah pelabuhan	2
Jenis antarmuka	LC
Jenis serat:	62.5/125μm (serat multi-mode)
panjang gelombang	1310nm
Jarak transmisi	>1km
Indikasi status	Lampu LED

Antarmuka FT3

Jumlah pelabuhan	2 (1 untuk transmisi, 1 untuk menerima)
Jenis antarmuka	ST
Jenis serat:	62,5/125μm (serat multi-mode)
panjang gelombang	850nm

Masukan Biner

Nomor	2
Jenis	kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis)
Karakteristik ambang batas	"0": 0～6V;“1”:12V～250V

Keluaran Biner

Nomor	2
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A;250VDC/0.2A

Sumber Daya listrik

Masukan untuk adaptor	AC 100V~240V, 50/60Hz
Keluaran adaptor	DC 15V/3A
Baterai lithium bawaan	7.4V, 9600mAh
Waktu kerja terus menerus	lebih dari 8 jam

Aneka ragam

Bobot	2,7kg (lb)
Dimensi (L x H x D, tanpa pegangan)	270 × 210 × 64mm (x11.61x9.84 in)

Perangkat Uji Relai Proteksi Genggam RELAYSTAR-Z70 adalah set uji multifungsi untuk relai proteksi konvensional, perangkat proteksi berbasis IEC 61850, dan IED.
