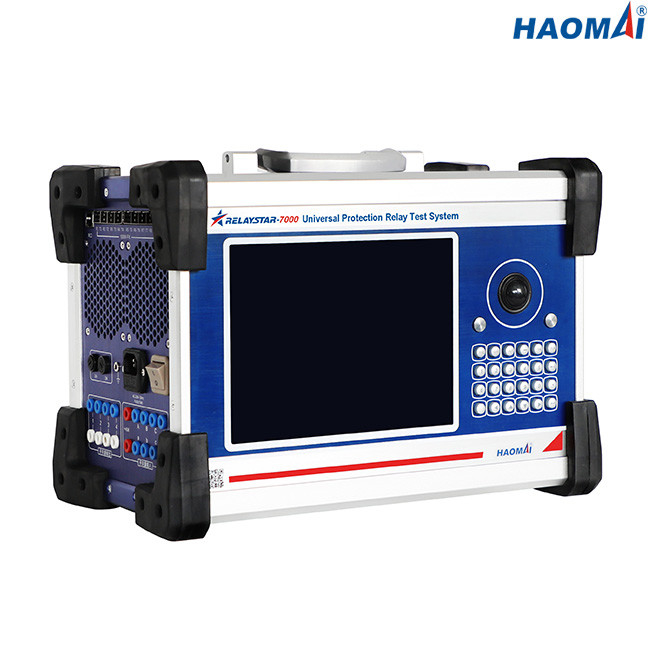

Sistem Uji Relai Perlindungan Universal Mematuhi Pengujian IEC 61850
Model: RELAYSTAR-7000
RELAYSTAR-7000 adalah sistem uji relai proteksi multifungsi yang sesuai dengan IEC61850 SV dan GOOSE.Ini dapat menghasilkan arus 6 fase (6 × 0 ... 30A) dan tegangan 6 fase (6 × 0 ... 150V) untuk menguji relai proteksi konvensional, seperti tipe elektromekanis lama dan tipe berbasis mikroprosesor.RELAYSTAR-7000 juga dapat menjadi alat yang ideal untuk menguji relai dan gardu induk menggunakan protokol IEC 61850, yang dapat mensimulasikan berbagai jenis pesan yang sesuai dengan IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044- 7/8 FT3.
RELAYSTAR-7000 dapat digunakan untuk melakukan tes transien.RELAYSTAR-7000 dapat melakukan tes penerimaan atau pemecahan masalah dengan memutar ulang kesalahan yang direkam secara digital dalam format standar IEEE-C37.111, COMTRADE.
Fitur utama
1) Sistem uji relai proteksi multi-fase terintegrasi
2) Pengoperasian yang berdiri sendiri menggunakan layar grafis resolusi tinggi yang intuitif, tidak memerlukan PC untuk beroperasi
3) Tes lokal dan tes jarak jauh PC tersedia
4) Input dan output digital
5) Pemantauan dan perekaman bentuk gelombang internal
6) Tes ujung ke ujung dengan GPS atau IRIG-B
7) Kemampuan Pengujian IEC 61850
Data teknis
Output Arus dan Tegangan Umum
| Generator saat ini |
Rentang pengaturan |
AC 6 fase (LN): 6x0…30A |
| DC(LN): 6x0…±10 A |
| Kekuatan |
AC 6 fase (LN): 6x450VA pada 30A |
| DC (LN): 6x120VA pada 10A |
| Ketepatan |
AC: ± 1mA (≤0.2A), 0.1% (0.2 ~ 30A) |
| DC: ±5mA (0,2~0,5A), 0,2% (0,5~10A) |
| Resolusi |
1mA |
| Pembangkit Tegangan |
Rentang pengaturan |
AC 6 fase (LN): 6x0…150V |
| DC(LN): 6x0…±160V |
| Kekuatan |
AC 6 fase (LN): 6x80VA pada 150V |
| DC (LN): 6x80VA pada 160V |
| Ketepatan |
AC:±2mV (0.2~2V), 0.1% (2~150V) |
| DC:±10mV (0,5~5V), 0,2% (5~160V) |
| Resolusi |
1mV |
| Generator Umum |
Frekuensi |
kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz), <10mHz (65~450Hz),<20mHz (450~1200Hz) |
| resolusi: 0,001Hz |
| Fase |
kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° |
| resolusi: 0,01° |
| Harmonis |
urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Antarmuka Komunikasi Ethernet
| Mode |
10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover) |
| Jumlah pelabuhan |
2 |
| Jenis antarmuka |
RJ45 |
| Indikasi status |
Lampu LED |
Antarmuka Komunikasi Serat Optik
| Mode |
100Base-FX (100Mbit, serat optik, dupleks penuh) |
| Jumlah pelabuhan |
8 |
| Jenis antarmuka |
LC |
| Jenis serat: |
62.5/125μm (serat multi-mode) |
| panjang gelombang |
1310nm |
| Jarak transmisi |
>1km |
| Indikasi status |
Lampu LED |
Antarmuka FT3
| Jumlah pelabuhan |
9 (8 untuk transmisi, 1 untuk menerima) |
| Jenis antarmuka |
ST |
| Jenis serat: |
62,5/125μm (serat multi-mode) |
| panjang gelombang |
850nm |
Masukan Biner
| Nomor |
8 |
| Jenis |
kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis) |
| Karakteristik ambang batas |
"0": 0～6V;“1”:12V～250V |
Keluaran Biner
| Nomor |
4 |
| Jenis |
kontak menganggur |
| Kapasitas istirahat |
250VAC/0.5A;250VDC/0.2A |
Pemantauan dan Perekaman bawaan
| Pemantauan |
arus dan tegangan output |
| Rekaman |
output analog, status input/output biner |
| Mode |
pemantauan waktu nyata, tidak diperlukan kabel eksternal |
| Panjang rekaman |
unlimited (sampai memori internal penuh) |
Sumber Daya listrik
| Tegangan masukan nominal |
disesuaikan (AC230V/120V±10%, 1-fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 120V |
| Koneksi |
Soket AC standar (IEC 60320) |
Keadaan lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Aneka ragam
| Bobot |
19,5kg (42,99 pon) |
| Dimensi (L x H x D, tanpa pegangan) |
405×295×250mm (15,94x11,61x9,84 inci) |
RELAYSTAR-7000 adalah sistem uji relai proteksi multifungsi yang sesuai dengan pengujian IEC61850, yang tidak hanya dapat menguji relai proteksi konvensional, tetapi juga dapat mensimulasikan berbagai jenis pesan yang sesuai dengan IEC 61850-9-1/9-2/9-2LE, GOOSE , IEC 60044-7/8 FT3.
