Name: Pengujian HAOMAI Multimode IEC 61850, Peralatan Uji Relai Perlindungan 8,82 Lb
Brand: HAOMAI
SKU: RELAYSTAR-6000D

Rumah Produk Pengujian IEC 61850

Pengujian HAOMAI Multimode IEC 61850, Peralatan Uji Relai Perlindungan 8,82 Lb

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015
Nomor model:	RELAYSTAR-6000D

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Perangkat Uji IEC 61850, Kit Uji Relai Digital	Objek yang Diuji:	Perangkat perlindungan berbasis IEC 61850 & MU
Pengujian Nilai Sampel IEC 61850:	Tersedia	Pengujian ANGSA:	Tersedia
Empat mode sinkronisasi waktu:	Tersedia	Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Pengujian HAOMAI IEC 61850 , Pengujian Multimode IEC 61850 , Peralatan Uji Relai Perlindungan 8

Sistem Uji IEC 61850

Model: RELAYSTAR-6000D

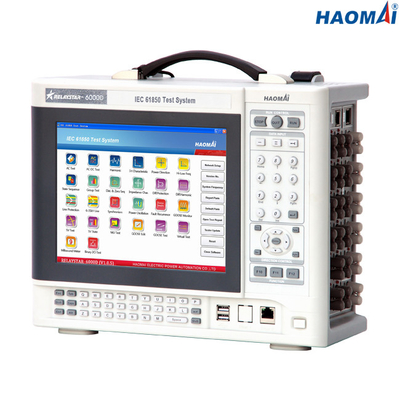

RELAYSTAR-6000D adalah perangkat uji generasi baru yang didedikasikan untuk perangkat perlindungan berbasis IEC 61850 dan Unit Penggabungan.Ini dapat mensimulasikan berbagai jenis pesan yang sesuai dengan IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3.

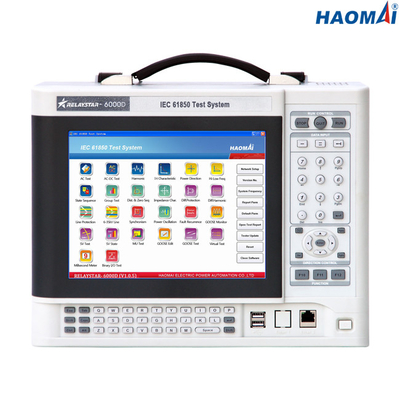

Sistem Uji IEC 61850 RELAYSTAR-6000D dapat dioperasikan oleh PC industri tertanam dengan layar sentuh 9,7 inci atau dengan perangkat lunak uji yang berjalan pada PC.

Mode sinkronisasi waktu GPS, kode IRIG-B dan IEEE1588 disediakan bersama dengan RELAYSTAR-6000D, yang membuat debugging internal gardu induk dan debugging bersama gardu induk tersedia.

Fitur utama

●Perangkat proteksi berbasis IEC 61850 & MU dapat diuji

●PC industri tertanam dengan layar sentuh 9,7 inci

●Tes lokal dan uji jarak jauh PC tersedia

●Mampu mensimulasikan berbagai jenis pesan yang sesuai dengan IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3

●12 output analog level rendah

●Empat mode sinkronisasi waktu: GPS internal, kode IRIG-B, PPS, dan IEEE1588

●Ukuran kecil dan ringan (hanya 4kg / 8.82lb)

Data teknis

Antarmuka Komunikasi Ethernet

Mode	10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover)
Jumlah pelabuhan	2
Jenis antarmuka	RJ45
Indikasi status	Lampu LED

Antarmuka Komunikasi Serat Optik

Mode	100Base-FX (100Mbit, serat optik, dupleks penuh)
Jumlah pelabuhan	16
Jenis antarmuka	ST
Jenis serat:	62.5/125μm (serat multi-mode)
panjang gelombang	1310nm
Jarak transmisi	>1km
Indikasi status	Lampu LED

Antarmuka FT3

Jumlah pelabuhan	10 (8 untuk transmisi, 2 untuk menerima)
Jenis antarmuka	ST
Jenis serat:	62,5/125μm (serat multi-mode)
panjang gelombang	850nm

Output Analog Tingkat Rendah

Jumlah keluaran	12
Rentang pengaturan	AC: 0~7.07Vrms;DC: 0~10V
Saat ini maks.beban	1mA
Ketepatan	<0,05%
Resolusi	250μV
Distorsi (THD+N)	<0,1%
Frekuensi	Sinyal sinusoidal: 10~1000Hz
	Sinyal sementara: DC~10.0kHz
	Akurasi: <0,002% (di bawah frekuensi daya, kesalahan 1mHz)
	Resolusi: 0,001Hz
Fase	Rentang sudut fase: 0 ~359.9°
	Akurasi: <0,1°, 50/60Hz
	Resolusi: ±0,01°

Masukan Biner

Nomor	10
Jenis	kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis)
Karakteristik ambang batas	"0": 0～6V;“1”:12V～250V

Keluaran Biner

Nomor	4
Jenis	kontak idle (output kontak cepat opsional)
Kapasitas istirahat	250VAC/0.5A;250VDC/0.2A

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 120V
Koneksi	Soket AC standar (IEC 60320)

Keadaan lingkungan

Suhu operasi	0 ... +50 °C (+32 ... +122 °F)
Suhu penyimpanan	-25 ... +70 °C (-13 ... +158 °F)
Kisaran kelembaban	kelembaban relatif 5 ... 95%, tanpa kondensasi
Getaran	IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz)

Aneka ragam

Bobot	4kg (8,82 pon)
Dimensi (L x H x D, tanpa pegangan)	345×135×270mm (13.58x5.31x10.63 in)

Sistem Uji Relai Perlindungan IEC 61850 RELAYSTAR-6000D berfokus pada metode komunikasi waktu nyata GOOSE dan Nilai Sampel untuk berinteraksi dengan perangkat yang diuji.
