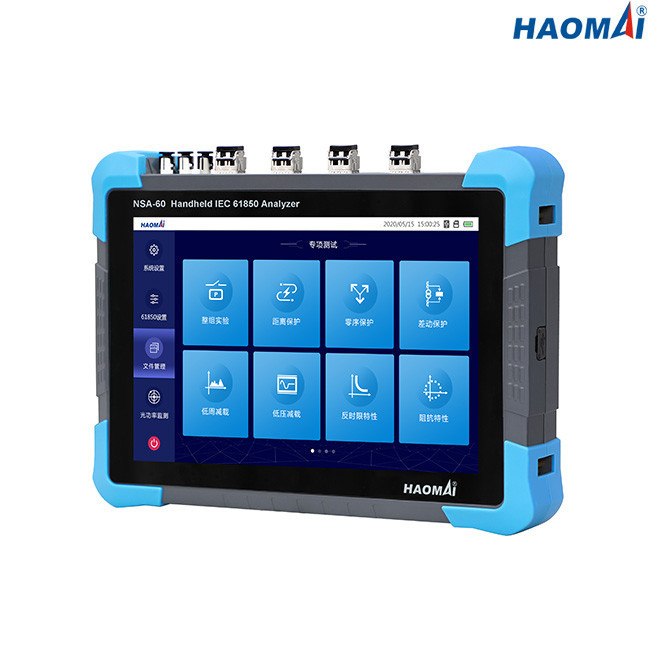

Relay Genggam Sistem Pengujian IEC 61850 Ringan Ultraportabel

Penganalisis IEC 61850 Genggam

Model: NSA-60

Handheld IEC 61850 Analyzer NSA-60 didasarkan pada standar IEC61850 dan digunakan untuk pengujian cepat perangkat proteksi, penggabungan unit, dan IED di gardu pintar.Ini banyak digunakan di bidang debugging, debugging sistem bersama, pemeliharaan kesalahan dan kesempatan lainnya.

Handheld IEC 61850 Analyzer NSA-60 adalah penganalisis jaringan portabel dengan layar sentuh 10,1” sehingga teknisi hanya dapat membawanya ke berbagai tempat di gardu induk untuk memeriksa IED, tidak perlu membawa perangkat pengujian dan laptop yang rumit, serta aksesori pengujian lainnya.

NSA-60 memiliki beberapa modul pengujian untuk pengujian relai perlindungan dasar, pengujian MU yang berbeda, pengiriman dan penerimaan SV/GOOSE, impor dan analisis file SCD, dll.

NSA-60 dapat digunakan sebagai alat multifungsi di gardu pintar, termasuk mengirim dan menerima GOOSE, SV, menambahkan arus lalu lintas ke IED lain, memeriksa waktu tunda MU, mengukur kekuatan serat port serat, dll.

Fitur utama

●Berdasarkan perangkat keras SOC dan platform sistem Linux yang dikembangkan

●Mampu mensimulasikan berbagai jenis pesan yang sesuai dengan IEC 61850-9-1/9-2/9-2LE, GOOSE, IEC 60044-7/8 FT3

●Pesan digital optik 4 saluran menerima dan mengirim secara bersamaan,

●Output sinkron dari port optik yang berbeda mencapai 0μs, dan dispersi pengambilan sampel SV kurang dari 1μs

●Mewujudkan konfigurasi otomatis, mendukung impor file SCD, tampilan diagram topologi, dan perbandingan file

●Mendukung penundaan MU dan uji sinkronisasi waktu MU yang berbeda

●Mendukung deteksi koneksi seri dan output harmonik superposisi nilai sampling SV

●Memiliki jenis pesan dan fungsi pemantauan lalu lintas

●Mendukung perekaman sementara dari pesan tidak normal

●Memiliki fungsi pengukuran daya optik

●Built-in AC Test, Sate Sequence Test, dll. modul pengujian untuk pengujian relai proteksi

●4 input biner + 4 output biner, penundaan output sinkron <20μs

●Mampu mensimulasikan klien dan server MMS, mendukung pemeriksaan penilaian perangkat proteksi dan pemantauan serta pengoperasian status penyiapan dan status fungsi proteksi, mendukung simulasi satu atau lebih perangkat IED, mewujudkan transmisi pesan jarak jauh dan data telemetri secara simultan

Data teknis

Antarmuka Komunikasi Serat

Parameter serat port serial optik: multi-mode, antarmuka ST, panjang gelombang 850nm

Parameter serat port Ethernet optik: multi-mode, antarmuka LC, panjang gelombang 1310nm

Kekuatan transmisi: -15dBm

Menerima sensitivitas: -30dBm

4 grup port jaringan optik independen 100M, mendukung pesan IEC61850-9-1/2 SM dan GOOSE

Multiplexing optical serial port, mendukung FT3 / FT3LE optical digital message menerima dan mengirim, IRIG-B kode menerima dan mengirim dan PPS fungsi waktu

Port pengukuran daya optik Ethernet untuk pengukuran tautan optik dan uji fungsi diagnostik

Masukan/Keluaran Biner

Input biner: 4

Keluaran biner: 4

Aneka ragam

Dimensi: 235mm × 175mm × 50mm (PxLxT)

Berat: 2.0kg

Sumber Daya listrik

Baterai lithium bawaan (9600mAh)

Pengisi daya: masukan 100~240VAC, 50/60Hz

Keadaan lingkungan

Suhu kerja normal: -5~45℃

Batas suhu kerja: -10~50℃

Penyimpanan dan transportasi: -25~70℃

Kelembaban relatif: 5% ~ 95%

Tekan atmosfer: 86~106KPa

Handheld IEC 61850 Analyzer NSA-60 adalah alat uji yang kuat di gardu pintar.
