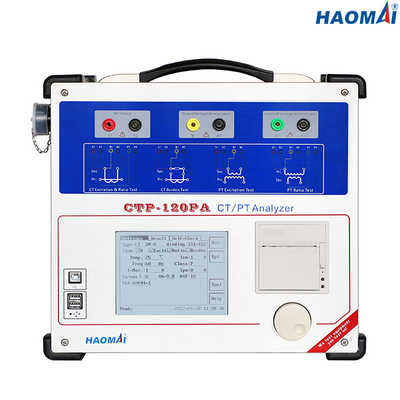

Set Uji Transformator Instrumen Otomatis
Model: CTP-120PA
Alat Uji Trafo Instrumen Otomatis CTP-120PA adalah alat uji portabel dan multifungsi untuk menguji trafo arus dan trafo tegangan dalam konfigurasi peralatannya, seperti dipasang di trafo, pemutus sirkuit oli, atau switchgear.Peralatan harus benar-benar diisolasi dari sistem kelistrikan.
Dengan tombol sekali klik, CTP-120PA melakukan tes saturasi CT dan menghitung titik lutut terukur sesuai dengan IEEE C57.13.1, IEC 60044-1, IEC 60044-6 atau IEC 61869 pada kedua standar serta CT khusus seperti PX, TPS, TPX, TPY dan TPZ.Tes saturasi dapat menguji titik lutut hingga 40 kV.Hal ini memungkinkan pengujian CT kelas generasi yang lebih besar dengan instrumen portabel.
Banyak gardu induk CT termasuk sekunder multi-rasio, oleh karena itu CTP-120PA memiliki kemampuan untuk memplot dan secara bersamaan menampilkan hingga 6 kurva saturasi CT.
Sebagai bagian dari program perawatan rutin untuk memverifikasi pembacaan pabrik dan menemukan keberadaan cacat pada transformator tegangan, CTP-120PA dapat secara akurat mengukur rasio, polaritas, karakteristik eksitasi, dan resistansi belitan sekunder.
Fitur utama
●Mampu menguji CT Perlindungan, CT Pengukuran, CT kelas TP, dan VT induktif
●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah
●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan

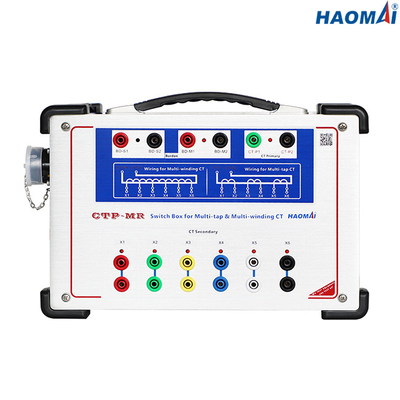

●Mampu menguji CT multi-rasio secara otomatis tanpa perlu memasang kabel ulang
●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad
●Mengadopsi layar LCD 5,7 inci untuk tampilan
●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam
●Tes lokal dan uji jarak jauh PC tersedia
●Akurasi pengukuran lebih tinggi: 0,05%
●Pengukuran tegangan lutut maksimum 40kV
●Mampu melakukan tes beban sekunder
●Demagnetisasi otomatis CT
●Cetak hasil tes langsung dengan printer termal internal
●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah
Data teknis
●Standar Pengujian: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Pengukuran Tegangan Lutut Maksimum: 40kV
●Rentang Keluaran:
tegangan: 0 ~ 180V (RMS)
saat ini: 0~12A (RMS), 36A (nilai puncak)
●Akurasi Pengukuran Tegangan: ±0,05%
●Pengukuran Rasio CT:
kisaran: 1 ~ 30000
akurasi: ± 0,05%
●Pengukuran Rasio PT:
kisaran: 1 ~ 10000
akurasi: ± 0,05%
●Pengukuran Fase:
akurasi: ±2 menit
resolusi: 0,01 menit
●Pengukuran Resistansi Berliku Sekunder:
kisaran: 0~300Ω
akurasi: 0,1% ± 1mΩ
●Pengukuran Beban:
kisaran: 0 ~ 300VA
akurasi: 0,1% ± 0,1VA
●Kapasitas Memori: >3000 grup hasil tes
●Sumber Daya
| Tegangan masukan nominal |
disesuaikan (AC220V/230V/120V±10%, 1 fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 120V |
| Koneksi |
soket AC standar (IEC 60320) |
●Kondisi Lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
●Lain-lain
| Bobot |
9kg (19,84 lbs) |
| Dimensi (L x H x D, tanpa pegangan) |
340×300×150mm (13.39x11.81x5.91 inci) |
| Port koneksi |
2 port USB2.0, 1 port komunikasi |
●Standar Keamanan, Kompatibilitas Elektromagnetik
| EMC |
Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| Keamanan |
Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE). |
| IEC 61010-1 |
Selama operasi dan pengujian tahanan belitan DC rutin, CT mungkin menjadi magnet.Perangkat Uji Transformator Instrumen Otomatis CTP-120PA mencakup fungsi demagnetisasi CT otomatis, yang memungkinkan penentuan titik dan rasio lutut yang akurat sehingga memberikan hasil pengujian yang stabil dan dapat diulang, dan mengurangi waktu pengujian.
