Penganalisis CT & VTdengan Kotak Sakelar Multi-tap
Model: CTP-120PA

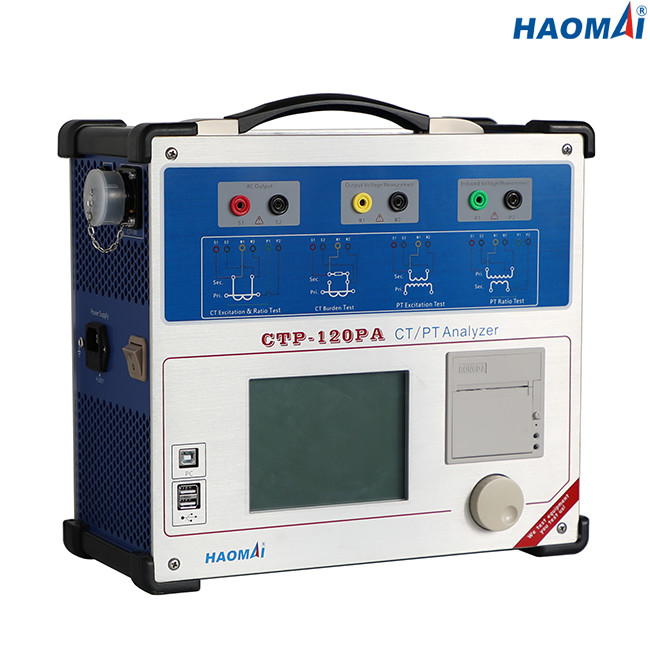

CT & VT Analyzer CTP-120PA adalah unit yang ringan dan portabel yang mampu menguji transformator arus dan transformator tegangan.
Dengan berat kurang dari 9kg (19,84 lbs), CTP-120PA adalah unit yang sangat portabel yang juga menawarkan akurasi dalam pengujian.Mampu melakukan saturasi, rasio, polaritas, dan resistansi belitan pada transformator arus, CTP-120PA juga dapat digunakan untuk menguji metering dan transformator tegangan/potensial kelas perlindungan.

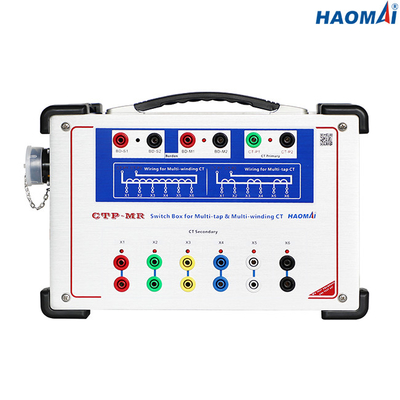

CT & VT Analyzer CTP-120PA menyediakan tegangan variabel dan output arus yang dikendalikan mikroprosesor bersama dengan instrumentasi presisi untuk secara otomatis menguji CT dan VT tunggal dan multi-rasio.Kotak sakelar multi-ketuk yang dilengkapi membuat pengujian CT multi-ketuk menjadi mudah.Ini akan langsung terhubung ke CT multi-rasio dan melakukan tes rasio pada semua keran dengan menekan sebuah tombol dan tanpa mengubah lead.Ini akan sangat mengurangi waktu pengujian.
CT & VT Analyzer CTP-120PA dapat dikontrol melalui resolusi tinggi dan tampilan layar LCD TFT 5,7 inci di bawah sinar matahari.Antarmuka ini memungkinkan pengguna untuk melakukan pengujian dengan cepat dan mudah menggunakan mouse rotari multifungsi yang telah dipatenkan.
CT & VT Analyzer CTP-120PA juga dapat dikontrol melalui laptop yang menjalankan perangkat lunak pengujian CTP berbasis sistem operasi Windows.
Fitur utama
●Mampu menguji CT Perlindungan, CT Pengukuran, CT kelas TP, dan VT induktif
●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah
●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan
●Mampu menguji CT multi-rasio secara otomatis tanpa perlu memasang kabel ulang
●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad
●Mengadopsi layar LCD 5,7 inci untuk tampilan
●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam
●Tes lokal dan uji jarak jauh PC tersedia
●Akurasi pengukuran lebih tinggi: 0,05%
●Demagnetisasi otomatis CT
●Cetak hasil tes langsung dengan printer termal internal
●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah
Data teknis
●Standar Pengujian: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Pengukuran Tegangan Lutut Maksimum: 40kV
●Rentang Keluaran:
tegangan: 0 ~ 180V (RMS)
saat ini: 0~12A (RMS), 36A (nilai puncak)
●Akurasi Pengukuran Tegangan: ±0,05%
●Pengukuran Rasio CT:
kisaran: 1 ~ 30000
akurasi: ± 0,05%
●Pengukuran Rasio PT:
kisaran: 1 ~ 10000
akurasi: ± 0,05%
●Pengukuran Fase:
akurasi: ±2 menit
resolusi: 0,01 menit
●Pengukuran Resistansi Berliku Sekunder:
kisaran: 0~300Ω
akurasi: 0,1% ± 1mΩ
●Pengukuran Beban:
kisaran: 0 ~ 300VA
akurasi: 0,1% ± 0,1VA
●Kapasitas Memori: >3000 grup hasil tes
●Sumber Daya
| Tegangan masukan nominal |
disesuaikan (AC220V/230V/120V±10%, 1 fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 120V |
| Koneksi |
soket AC standar (IEC 60320) |
●Kondisi Lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
●Lain-lain
| Bobot |
9kg (19,84 lbs) |
| Dimensi (L x H x D, tanpa pegangan) |
340×300×150mm (13.39x11.81x5.91 inci) |
| Port koneksi |
2 port USB2.0, 1 port komunikasi |
●Standar Keamanan, Kompatibilitas Elektromagnetik
| EMC |
Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| Keamanan |
Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE). |
| IEC 61010-1 |
CT & VT Analyzer CTP-120PA adalah alat pengujian yang ideal dan unik untuk menguji CT rasio tunggal dan multi-rasio, serta untuk menguji VT induktif.
