portabelPenganalisis CT

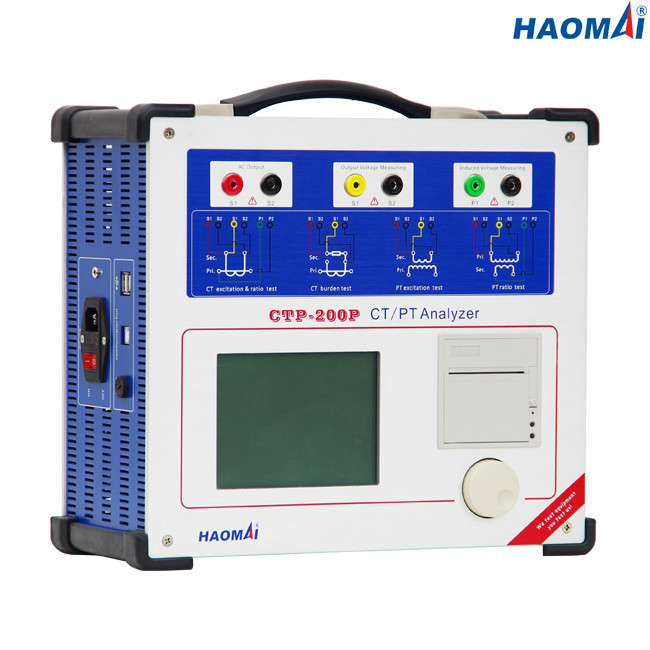

Model: CTP-200P
Penganalisis CT Portabel CTP-200P mampu menguji CT Perlindungan, CT Pengukuran, CT kelas TP, dan PT induktif menurut IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57 .13 dll. standar pengujian.Hal ini memungkinkan untuk menguji tegangan titik lutut hingga 40kV CT dan PT di tempat di jaringan listrik atau di fasilitas produksi pabrikan atau laboratorium uji.
Portable CT Analyzer CTP-200P adalah solusi lengkap untuk mengukur semua parameter tanpa memerlukan peralatan lebih lanjut (seperti kotak beban).
Berat Portable CT Analyzer CTP-200P hanya 9kg (19,84 lbs), yang mudah dibawa oleh teknisi pengujian.
Fitur utama
●Mampu menguji CT Proteksi, CT Pengukuran, CT kelas TP, dan PT induktif
●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah
●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan
●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad
●Mengadopsi layar LCD 5,7 inci untuk tampilan
●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam
●Tes lokal dan uji jarak jauh PC tersedia
●Akurasi pengukuran lebih tinggi: 0,05%
●Cetak hasil tes langsung dengan printer termal internal
●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah
Data teknis
●Standar Pengujian: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13
●Pengukuran Tegangan Lutut Maksimum: 40kV
●Rentang Keluaran:
tegangan: 0 ~ 180V (RMS)
saat ini: 0~12A (RMS), 36A (nilai puncak)
●Akurasi Pengukuran Tegangan: ±0,05%
●Pengukuran Rasio CT:
kisaran: 1 ~ 30000
akurasi: ± 0,05%
●Pengukuran Rasio PT:
kisaran: 1 ~ 10000
akurasi: ± 0,05%
●Pengukuran Fase:
akurasi: ±2 menit
resolusi: 0,01 menit
●Pengukuran Resistansi Berliku Sekunder:
kisaran: 0~300Ω
akurasi: 0,1% ± 1mΩ
●Pengukuran Beban:
kisaran: 0 ~ 300VA
akurasi: 0,1% ± 0,1VA
●Kapasitas Memori: >3000 grup hasil tes
●Sumber Daya
| Tegangan masukan nominal |
disesuaikan (AC230V/120V±10%, 1-fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 120V |
| Koneksi |
soket AC standar (IEC 60320) |
●Kondisi Lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
●Lain-lain
| Bobot |
9kg (19,84 lbs) |
| Dimensi (L x H x D, tanpa pegangan) |
340×300×150mm (13.39x11.81x5.91 inci) |
| Port koneksi |
2 port USB2.0, 1 port komunikasi |
Portable CT Analyzer CTP-200P adalah alat yang ampuh untuk menguji Trafo Arus dan Trafo Tegangan.
