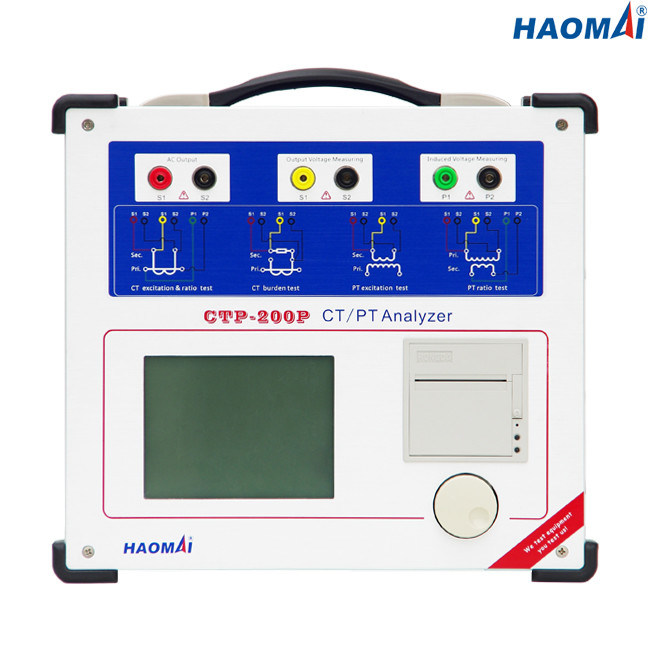

CT/PT Analyzer Akurasi Tinggi
Model: CTP-200P
CT/PT Analyzer CTP-200P adalah sistem pengujian revolusioner untuk berbagai CT dan PT menurut standar IEC dan IEEE/ANSI.
Akurasi pengukuran CT/PT Analyzer CTP-200P sangat tinggi, hingga 0,05%.
CT/PT Analyzer dapat secara otomatis menyelesaikan pengujian dalam hitungan detik dengan satu klik mouse putar multifungsi yang dipatenkan.Hal ini memungkinkan untuk menguji tegangan titik lutut hingga 40kV CT dan PT di tempat di jaringan listrik atau di fasilitas produksi pabrikan atau laboratorium uji.
Fitur utama
●Mampu menguji CT Proteksi, CT Pengukuran, CT kelas TP, dan PT induktif
●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah
●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan
●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad
●Mengadopsi layar LCD 5,7 inci untuk tampilan
●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam
●Tes lokal dan uji jarak jauh PC tersedia
●Akurasi pengukuran lebih tinggi: 0,05%
●Cetak hasil tes langsung dengan printer termal internal
●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah
Data teknis
●Standar Pengujian: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13
●Pengukuran Tegangan Lutut Maksimum: 40kV
●Rentang Keluaran:
tegangan: 0 ~ 180V (RMS)
saat ini: 0~12A (RMS), 36A (nilai puncak)
●Akurasi Pengukuran Tegangan: ±0,05%
●Pengukuran Rasio CT:
kisaran: 1 ~ 30000
akurasi: ± 0,05%
●Pengukuran Rasio PT:
kisaran: 1 ~ 10000
akurasi: ± 0,05%
●Pengukuran Fase:
akurasi: ±2 menit
resolusi: 0,01 menit
●Pengukuran Resistansi Berliku Sekunder:
kisaran: 0~300Ω
akurasi: 0,1% ± 1mΩ
●Pengukuran Beban:
kisaran: 0 ~ 300VA
akurasi: 0,1% ± 0,1VA
●Kapasitas Memori: >3000 grup hasil tes
●Supply Daya
| Tegangan masukan nominal |
disesuaikan (AC230V/120V±10%, 1-fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 120V |
| Koneksi |
soket AC standar (IEC 60320) |
●Kondisi Lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
●Lain-lain
| Bobot |
9kg (19,84 lbs) |
| Dimensi (L x H x D, tanpa pegangan) |
340×300×150mm (13.39x11.81x5.91 inci) |
| Port koneksi |
2 port USB2.0, 1 port komunikasi |
●Standar Keamanan, Kompatibilitas Elektromagnetik
| EMC |
Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| Keamanan |
Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE). |
| IEC 61010-1 |
CT/PT Analyzer CTP-200P adalah pilihan terbaik untuk menguji Trafo Arus dan Trafo Potensial (Transformator Tegangan).
CT/PT Analyzer CTP-200P lulus Uji Konsinyasi di State Grid Center of Metrology Co.,Ltd terakreditasi di bawah ISO/IEC 17025.
CT/PT Analyzer CTP-200P juga dikalibrasi di laboratorium pihak ketiga yang terakreditasi di bawah ISO/IEC 17025.
Laporan Uji Konsinyasi dan Laporan Kalibrasi ditunjukkan seperti di bawah ini.
