OLTC Transformer On Load Tap Changer Tester 0-320ms Ultraportable

Penguji OLTC Transformator

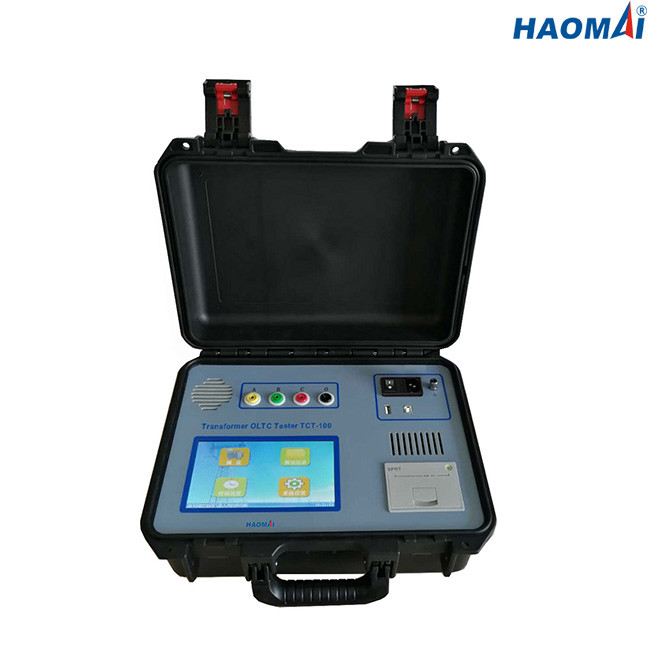

Model: TCT-100

Mampu menguji tap changer on-load dari transformator daya

Trafo OLTC Tester TCT-100 digunakan untuk mengukur bentuk gelombang transisi, waktu transisi, resistansi transisi dan sinkronisasi tiga fase dari pengubah tap on-load transformator daya.

Fitur utama

1) Mampu mengukur bentuk gelombang transisi, waktu transisi, resistansi transisi dan sinkronisasi tiga fase

2) Layar sentuh untuk pengoperasian

3) Konversi A/D kecepatan tinggi

4) pengambilan sampel kecepatan tinggi 100kHz

5) Sumber tegangan independen dan sumber arus konstan

6) Dapat mengunduh hasil tes melalui antarmuka USB

7) Dapat mencetak hasil tes secara langsung melalui printer bawaan

Data teknis

Arus keluaran: 1A, 0.5A, 0.2A

Pengukuran waktu transisi

●rentang: 0-320ms

●akurasi: pembacaan ±0,1% ± 0,2ms

Pengukuran resistansi transisi

●kisaran: 0,3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

●akurasi: pembacaan ±5% ± 0,1Ω

Tegangan sirkuit terbuka: 24V

Layar LCD 7 inci untuk tampilan

Antarmuka USB untuk mengunduh hasil tes

Dapat menyimpan hasil tes secara on-board

Built-in printer untuk mencetak hasil tes secara langsung

Power supply: AC220V/230V±10%, 50Hz/60Hz

Dimensi: 340x245x210mm (13,39x9,65x8,27 inci)

Berat: 7kg (15,43 lb)

Kondisi Lingkungan

suhu penyimpanan: -20 ~ 60

kelembaban: <90%

suhu operasi: -10 ~ 50

Kualifikasi Keselamatan dan EMC

Keamanan: dirancang sesuai dengan IEC61010-1

EMC: industri ringan IEC 61326

Transformer OLTC Tester TCT-100 adalah alat yang andal untuk menguji tap changer on-load pada transformator daya.
