Tes Transformator Daya Impedansi Sirkuit Pendek Set Multimode 5V-400V

TransformatorImpedansi Sirkuit PendekPenguji

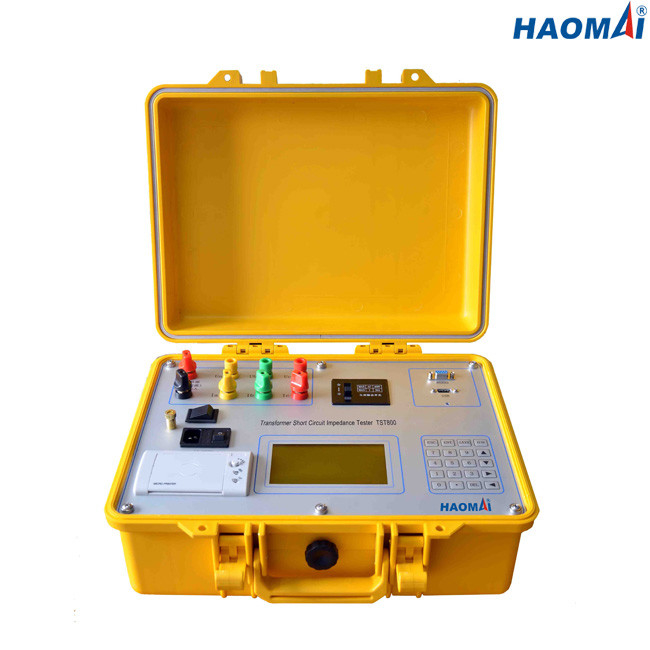

Model: TST800

Deformasi mekanis belitan transformator dapat terjadi selama pengangkutan, pemasangan, atau peristiwa arus tinggi dalam operasi.Perubahan tersebut dapat dideteksi dengan membandingkan sebelum dan sesudah nilai pengukuran impedansi hubung singkat.

Transformer Short Circuit Impedance Tester TST800 digunakan untuk mengukur impedansi hubung singkat dan parameter terkait lainnya dari transformator daya sesuai dengan standar IEC60076-5-2006.

Fitur utama

1) Mampu mengukur impedansi hubung singkat transformator tanpa pengatur tegangan eksternal

2) Berguna dalam mendeteksi dan mendiagnosis deformasi belitan

3) Mampu melakukan uji impedansi hubung singkat pada transformator satu fasa atau tiga fasa

4) Mode uji otomatis atau manual dapat dipilih

5) Mampu mengukur impedansi dan induktansi urutan nol

6) Memiliki fungsi pembatas arus keluaran untuk uji sampel impedansi apa pun.

7) Hasil tes dapat disimpan ke dalam instrumen atau dicetak melalui printer termal built-in, juga dapat diekspor melalui port USB.

Data teknis

Bagian Pengukuran

●Rentang pengukuran tegangan: 5~400V

Akurasi pengukuran: 0,2%

●Rentang pengukuran saat ini: 0,1~20A

Akurasi pengukuran: 0,2%

●Pengukuran impedansi hubung singkat: 0~100%

Umum

Sumber Daya listrik: disesuaikan (AC220V/230V/120V/127V, 50Hz/60Hz opsional)

Ukuran: 405 x 330 x 172 mm (15,95” x 12,99” x 6,77”)

Bobot: 8kg (17,64 pon)

Keadaan lingkungan

Bidang aplikasi: Instrumen ini dimaksudkan untuk digunakan di gardu induk tegangan menengah dan tinggi serta lingkungan industri.

Suhu penyimpanan: -20°C hingga 70°C (-4°F hingga +158°F)

Suhu pengoperasian: -20°C hingga +50 °C (-4°F hingga +122°F)

Kelembaban: <95% RH, non-kondensasi

Kualifikasi Keselamatan dan EMC

Keselamatan: dirancang sesuai dengan IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

Transformer Short Circuit Impedance Tester TST800 adalah alat yang ideal untuk mengukur impedansi hubung singkat transformator daya untuk diagnosis deformasi belitan.
