12kV IEC60247 Power Transformer Test Set Faktor Isolasi Ultraportabel

Set Uji Faktor Daya Isolasi 12kV

Model: TDC3100

Sifat insulasi berubah seiring waktu, dan parameter kunci perlu diuji secara akurat, untuk memandu tingkat kerusakan relatif insulasi.Oleh karena itu digunakan Set Uji Kapasitansi dan Faktor Daya / Disipasi.

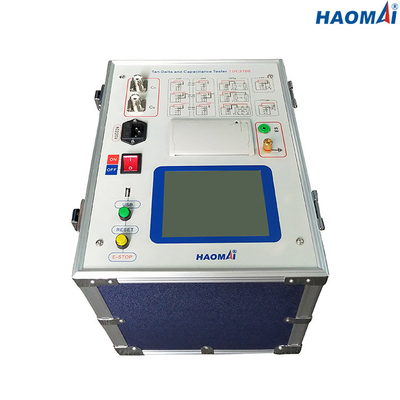

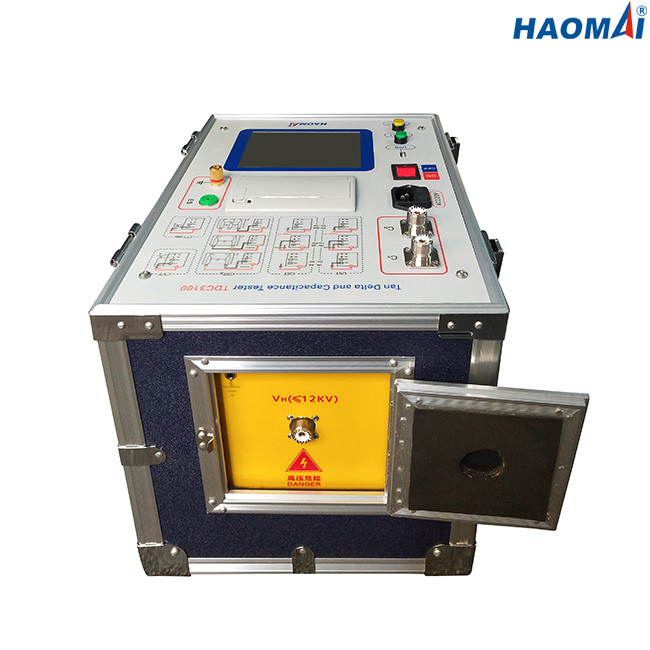

TDC3100 adalah Set Uji Faktor Daya Isolasi terintegrasi lengkap dengan jembatan pengukuran sumber daya AC 12kV internal dan kapasitor standar referensi.Mudah digunakan dan mudah dioperasikan set tes melalui layar sentuh.Sambungan kabel sederhana dan dapat dioperasikan oleh personel yang tidak berpengalaman juga.

Set Tes Faktor Daya Isolasi TDC3100 ringan dan portabel, yang dibawa ke pengujian yang diajukan oleh satu orang.

Unit TDC3100 memiliki perlindungan keselamatan built-in untuk menangani kesalahan operasional atau tidak disengaja yang mungkin terjadi.

Fitur utama

1) Standar uji: IEC60247

2) Mode uji yang dapat dipilih: UST, GST, GSTg

3) Pengukuran faktor daya/faktor disipasi 12 kV (tan∂)

4) Pengukuran kapasitansi hingga 60 nF pada 12 kV

5) Tes rasio CVT tersedia (cocok untuk CVT dengan kelas akurasi 1.0 atau 3.0)

6) Sirkuit penekan gangguan untuk pengujian di bawah gangguan parah atau kondisi kebisingan

7) Layar sentuh untuk pengoperasian yang mudah dan cepat

8) Printer termal internal untuk mencetak hasil tes secara langsung

Data teknis

●Standar Uji: IEC60247

●Output HV Internal: 0,5~12kV

Akurasi keluaran: ± (membaca × 1%)

Resolusi: 100V

Arus keluaran maksimum: 200mA

Kapasitas: 2000VA

●Sumber Daya Self-eksitasi: AC 0~50V/15A

●Pengukuran Faktor Disipasi(tgδ)

Rentang pengukuran: tidak ada batas

Akurasi: ±(membaca×1%+0.040%)

Resolusi: 0,001%

●Pengukuran Kapasitansi (Cx)

Rentang pengukuran: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF untuk tes CVT

Akurasi: ±(membaca×1%+1.00pF)

Resolusi: 0,001pF (4 digital yang valid)

●Uji Rasio CVT (cocok untuk CVT dengan kelas akurasi 1.0 atau 3.0)

Rentang pengukuran: 10~10000

Akurasi: 1%

●Frekuensi

Frekuensi tunggal: 50Hz atau 60Hz

Frekuensi variabel: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Printer termal internal untuk pencetakan hasil pengujian

●Antarmuka USB untuk penyimpanan unduhan hasil pengujian

●Penyimpanan data: 200 hasil tes dapat disimpan ke dalam penguji

●Power Supply: disesuaikan (AC 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Kondisi Lingkungan

Suhu penyimpanan: -20 ~ 60

Suhu operasi: -10 ~ 50

Kelembaban: <90%

●Lain-lain

Dimensi tuan rumah: 350x270mx270mm (13,78x10,62x10,63 inci)

Berat tuan rumah: 22.8kg (50.27 lb)

●Kualifikasi Keselamatan dan EMC

Keamanan: dirancang sesuai dengan IEC61010-1

EMC: industri ringan IEC 61326

Set Uji Faktor Daya Isolasi TDC3100 dirancang untuk mengukur Faktor Daya/Dissipasi dan Kapasitansi di lingkungan interferensi elektromagnetik berat seperti di pembangkit listrik dan gardu induk.
