Penganalisis Respons Frekuensi Sapu 20dB

Sapu Penganalisis Respons Frekuensi

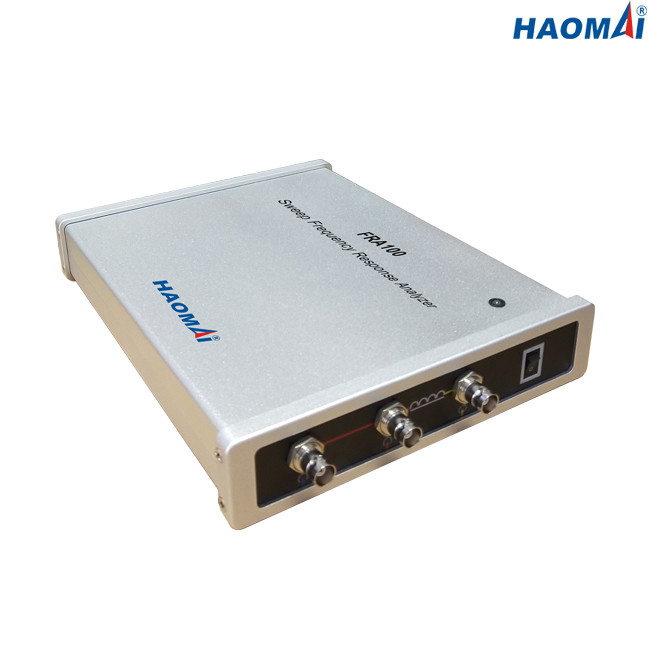

Model: FRA100

Sweep Frequency Response Analyzer FRA100 menggunakan metode SFRA (Sweep Frequency Response Analysis) dan mengukur fungsi transfer listrik dalam rentang frekuensi yang luas.Ini mendeteksi cacat belitan dan kesalahan dalam inti magnetik-sehingga membantu meningkatkan keandalan transformator, mengurangi biaya perawatan dan mencegah kegagalan yang mahal.

Sweep Frequency Response Analyzer FRA100 memenuhi persyaratan dalam Cigre Brosur 342,2008 penilaian kondisi mekanis belitan transformator menggunakan FRA dan standar Cina DL/T 911-2016, FRA tentang deformasi belitan transformator daya, serta standar internasional IEC60076-18:2012.

Fitur utama

●Gunakan SFRA (Analisis Respons Frekuensi Sapu) untuk menguji deformasi belitan dengan mengukur karakteristik respons frekuensi amplitudo setiap belitan transformator daya

●Pengukuran cepat: waktu pengukuran belitan tunggal kurang dari 2 menit

●Akurasi frekuensi tinggi: 0,001%

●Maksimum poin sapuan hingga 50.000

●Sintesis frekuensi digital untuk memastikan stabilitas frekuensi yang lebih tinggi

●Isolasi tegangan 5000V untuk melindungi laptop sepenuhnya

●Mampu memuat 9 kurva secara bersamaan dan secara otomatis menghitung parameter setiap kurva untuk mendiagnosis deformasi belitan dan memberikan kesimpulan referensi.

●Perangkat lunak analisis memiliki fungsi yang kuat yang dapat memenuhi persyaratan standar Cina DL/T 911-2016 dan standar internasional IEC60076-18:2012.

●Manajemen perangkat lunak memiliki humanisasi dan intelektualisasi yang tinggi.Pengguna hanya perlu mengklik satu tombol untuk menyelesaikan semua pengukuran setelah pengaturan parameter.

●Ukuran kecil dan ringan (2,3 kg/5,07 lb) agar mudah dibawa

Data teknis

Bagian Pengukuran

Metode pengujian: SFRA (Analisis Respons Frekuensi Sapu)

Rentang frekuensi: 10Hz–10MHz

Resolusi frekuensi: <0,01%

Ketidakakuratan frekuensi: 0,001%

Jumlah poin: default 600, dapat dipilih pengguna

maks.50.000 poin, ditentukan pengguna

Waktu pengukuran: 1-2 menit untuk belitan tunggal

Jarak poin: logaritmik atau linier

Pengaturan sapuan: pengaturan individual untuk pita frekuensi yang ditentukan pelanggan.Skala linier atau logaritmik.

Rentang dinamis: -120dB~20dB

Ketidakakuratan: ±0,1 dB dari +10 dB hingga -50 dB

±0,5 dB hingga -80 dB

±1 dB hingga -100 dB

Komunikasi PC: USB

Perangkat Lunak: cocok untuk Windows XP/7/8/10

Standar: memenuhi persyaratan dalam Brosur Cigré 342, 2008. Penilaian kondisi mekanis belitan transformator menggunakan FRA DL/T 911-2004, FRA pada deformasi belitan transformator daya, serta standar internasional IEC60076-18:2012.

Hasil analog

Saluran: 1

Tegangan kepatuhan: 0,50-25 Vp-p, sesuaikan secara otomatis dalam pengujian

Tegangan pengukuran pada 50 : 0,25-12,5 Vp-p

Impedansi keluaran: 50

Rentang frekuensi: 10Hz–10MHz

Arah sapuan: rendah ke tinggi

Masukan Analog

Saluran: 2

Pengambilan sampel: Secara bersamaan

Rentang frekuensi: 10Hz-10MHz

Impedansi masukan: 1 MΩ

Tingkat pengambilan sampel: 100 MS/dtk

Persyaratan PC (PC tidak termasuk)

Sistem operasi: Windows XP/7/8/10

Prosesor: Pentium 500 MHz atau lebih tinggi

Memori: 256 Mb RAM atau lebih

Hard drive: Minimum 30 Mb gratis

Antarmuka: USB

Umum

Catu daya AC untuk adaptor: 100-240V AC, 50/60Hz

Catu daya DC untuk instrumen: 12V DC

Ukuran: 238 x 184 x 40 mm (9,37” x 7,24” x 1,57”)

Bobot: 2,3 kg (5,07 lbs)

Keadaan lingkungan

Bidang aplikasi: Instrumen ini dimaksudkan untuk digunakan di gardu induk tegangan menengah dan tinggi serta lingkungan industri.

Suhu penyimpanan: -20°C hingga 70°C (-4°F hingga +158°F)

Suhu pengoperasian: -20°C hingga +50 °C (-4°F hingga +122°F)

Kelembaban: <95% RH, non-kondensasi

Kualifikasi Keselamatan dan EMC

Keselamatan: dirancang sesuai dengan IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

Sweep Frequency Response Analyzer FRA100 adalah instrumen yang ideal untuk mendeteksi perubahan mekanis dan elektrikal dari rakitan inti dan belitan transformator daya.
