Faktor Daya Isolasi Otomatis

Tan Delta dan Penguji Kapasitansi

Model: TDC3100

Set tes faktor daya isolasi / faktor disipasi 12kV otomatis (tan∂)

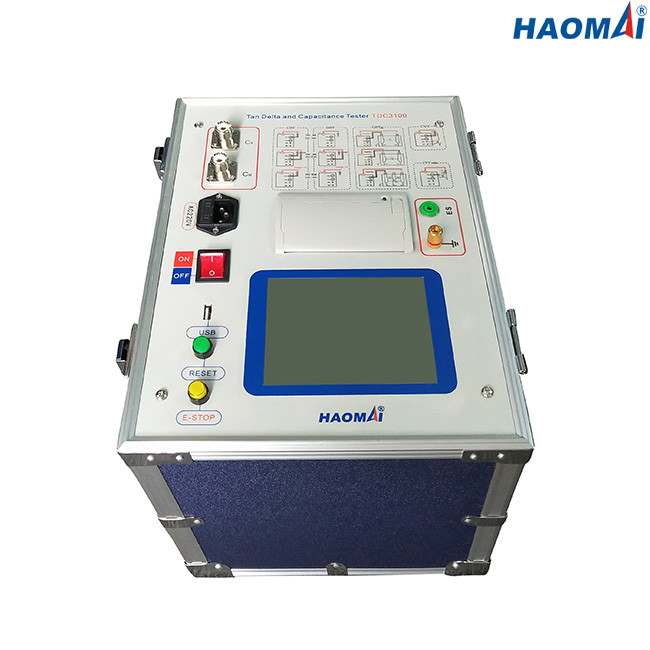

Tan Delta dan Capacitance Tester TDC3100 adalah set uji faktor daya isolasi/faktor disipasi (tan∂) 12 kV sepenuhnya otomatis yang dirancang untuk mengevaluasi sifat dan kualitas bahan isolasi listrik dan sistem tegangan tinggi seperti transformator, busing, pemutus sirkuit, kabel, dan belitan mesin berputar dll..

Pengukuran TDC3100 meliputi tegangan, arus, daya, delta tan, faktor daya, kapasitansi, dan rasio CVT.Hasil tes dapat disimpan secara otomatis ke dalam instrumen, dan juga dapat diunduh langsung ke penyimpanan USB atau dicetak melalui printer termal internal.

Fitur utama

●Standar uji: IEC60247

●Mode pengujian yang dapat dipilih: UST, GST, GSTg

●Pengukuran faktor daya/faktor disipasi (tan∂) isolasi 12kV

●Pengukuran kapasitansi hingga 60nF pada 12kV

●Tes rasio CVT tersedia (cocok untuk CVT dengan kelas akurasi 1.0 atau 3.0)

●Sirkuit penekan interferensi untuk pengujian dalam kondisi interferensi atau kebisingan yang parah

●Layar sentuh untuk pengoperasian yang mudah dan cepat

●Printer termal internal untuk mencetak hasil tes secara langsung

Data teknis

●Standar Uji: IEC60247

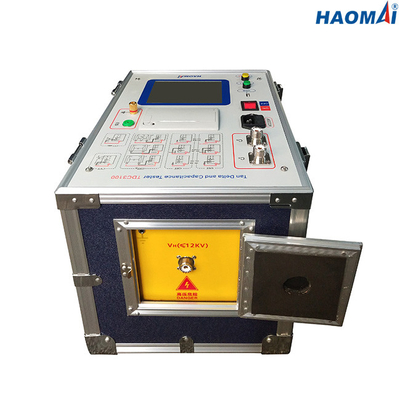

●Output HV Internal: 0,5~12kV

Akurasi keluaran: ± (membaca × 1%)

Resolusi: 100V

Arus keluaran maksimum: 200mA

Kapasitas: 2000VA

●Sumber Daya Self-eksitasi: AC 0~50V/15A

●Pengukuran Faktor Disipasi(tgδ)

Rentang pengukuran: tidak ada batas

Akurasi: ±(membaca×1%+0.040%)

Resolusi: 0,001%

●Pengukuran Kapasitansi (Cx)

Rentang pengukuran: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF untuk tes CVT

Akurasi: ±(membaca×1%+1.00pF)

Resolusi: 0,001pF (4 digital yang valid)

●Uji Rasio CVT (cocok untuk CVT dengan kelas akurasi 1.0 atau 3.0)

Rentang pengukuran: 10~10000

Akurasi: 1%

●Frekuensi

Frekuensi tunggal: 50Hz atau 60Hz

Frekuensi variabel: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Printer termal internal untuk pencetakan hasil pengujian

●Antarmuka USB untuk penyimpanan unduhan hasil pengujian

●Penyimpanan data: 200 hasil tes dapat disimpan ke dalam penguji

●Power Supply: disesuaikan (AC 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Kondisi Lingkungan

Suhu penyimpanan: -20 ~ 60

Suhu operasi: -10 ~ 50

Kelembaban: <90%

●Lain-lain

Dimensi tuan rumah: 350x270mx270mm (13,78x10,62x10,63 inci)

Berat tuan rumah: 22.8kg (50.27 lb)

●Kualifikasi Keselamatan dan EMC

Keamanan: dirancang sesuai dengan IEC61010-1

EMC: industri ringan IEC 61326

Tan Delta dan Capacitance Tester TDC3100 adalah alat uji yang andal untuk menguji faktor disipasi (tgδ), faktor daya (PF) dan Kapasitansi (Cx) transformator, pemutus sirkuit, bushing insulasi, mesin berputar, kabel, CVT dll.
