IEEE C57.12.90 Transformer Ternyata Rasio Meter

Pengukur Rasio Putaran Transformator

Model: TTR-400

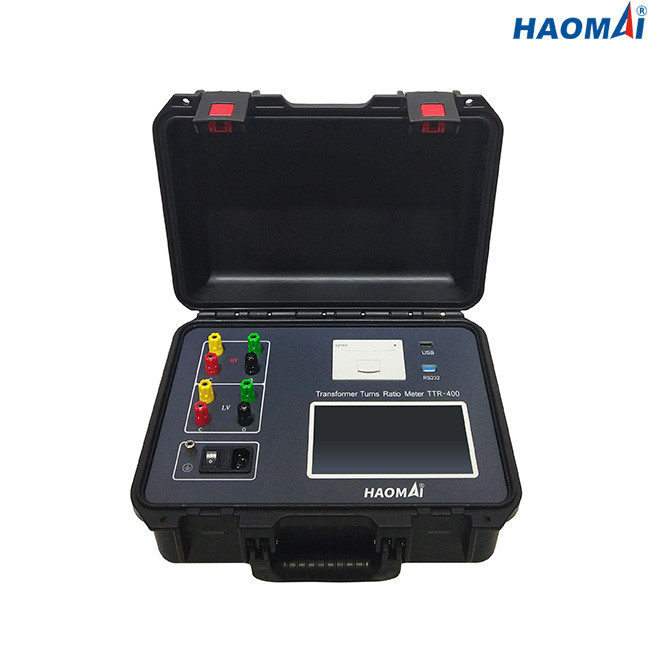

Transformer Turns Ratio Meter TTR-400 dirancang untuk mengukur rasio tegangan dan rasio putaran transformator distribusi satu fasa atau tiga fasa atau transformator daya di gardu induk atau lingkungan manufaktur sesuai dengan standar pengujian IEC 60076 dan IEEE C57.12.90.

Fitur utama

●Mengukur rasio putaran, rasio tegangan, perpindahan fase

●Tegangan uji variabel: 0~160V

●Identifikasi koneksi belitan otomatis dan uji grup vektor

●Layar sentuh 7” untuk pengoperasian yang mudah

●Antarmuka pengguna yang sederhana untuk pengaturan pengujian cepat

●Simpan hasil tes secara on-board

●Unduh hasil tes melalui antarmuka USB

●Cetak hasil tes melalui printer internal

●Mengadopsi catu daya inverter presisi tiga fase untuk pengukuran yang lebih akurat

●Memiliki perlindungan koneksi terbalik tegangan tinggi dan rendah dan perlindungan hubung singkat antar transformator

●Disertakan dalam wadah yang ringkas dan kokoh agar mudah dibawa

Data teknis

Standar Tes: IEC60076 dan IEEE C57.12.90

Pengukuran Rasio

kisaran: 0,9-10000

akurasi: ± 0,1% @ 0,9-500

±0,2% @ 501-2000

±0,5% @ 2001-10000

Pengukuran Sudut Fase

kisaran: ± 180 °

akurasi: ± 0,1 °

resolusi: 0,01°

Tegangan Uji: 0~160V

Penyimpanan Data Internal: hingga 1000 set data

Built-in printer untuk mencetak hasil tes secara langsung

Power Supply: AC220V/230V±10%,50Hz/60Hz

Dimensi: 360x290x170mm (14.17x11.42x6.69 inci)

Berat: 5.9kg (13.01 lb)

Kondisi Lingkungan

suhu penyimpanan: -20 ~ 60

kelembaban: <90%

suhu operasi: -10 ~ 50

Kualifikasi Keselamatan dan EMC

Keamanan: dirancang sesuai dengan IEC61010-1

EMC: industri ringan IEC 61326

Transformer Turns Ratio Meter TTR-400 adalah alat yang ampuh untuk menguji rasio tegangan dan rasio putaran transformator daya.

Transformer Turns Ratio Meter TTR-400 juga dikalibrasi di laboratorium pihak ketiga yang terakreditasi di bawah ISO/IEC 17025.

Laporan Kalibrasi ditampilkan seperti di bawah ini.
