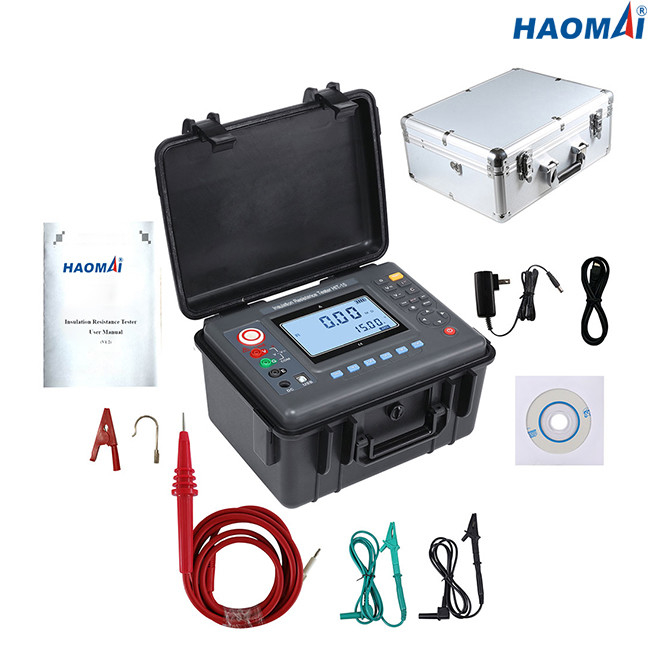

Penguji Resistansi Isolasi DC 15kV
Model: HIT-15
Uji Resistansi Isolasi adalah uji kuantitatif, yang menunjukkan keefektifan isolasi listrik suatu produk.Aplikasi utama termasuk kabel, transformator, motor / generator, pemutus sirkuit dan busing.
HIT-15 dirancang untuk melakukan uji ketahanan insulasi hingga 15 kV dengan a
Resistansi maksimum 50 TΩ.HIT-15 menawarkan pengukuran DAR (Dielectric Absorption Ratio) dan PI (Polarization Index).
HIT-15 mampu mengukur kapasitansi benda uji dari 10uf hingga 100nf.
Baterai Li-ion 12V yang dapat diisi ulang diadopsi untuk HIT-15, yang menawarkan pengisian cepat dari sumber AC jika baterainya habis.
HIT-15 memiliki rangkaian lengkap mode uji serta memori terpasang dan kemampuan untuk mengunduh data ke laptop.
Enklosur tahan cuaca IP54 dirancang untuk pengoperasian di luar ruangan.Unit HIT-15 cukup kuat untuk melindungi penguji dan menghilangkan masuknya kelembaban dan debu.
Fitur utama
1) Resistansi isolasi hingga 50 TΩ @ 15 kV
2) Nilai tegangan: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Rentang tegangan AC: 0-750V
4) Rentang tegangan DC: 0-1000V
5) Mengukur kapasitansi benda uji
6) Mengukur DAR (Rasio Penyerapan Dielektrik) dan PI (Indeks Polarisasi)
7) Output arus hubung singkat 6mA arus tinggi
8) Layar LCD besar dengan lampu latar
9) Memori tingkat lanjut dan ingatan di layar
10) Unduh hasil on-board melalui antarmuka USB
11) penutup tahan cuaca IP54
12) Nilai keamanan pada CAT 300V
Data teknis
| Fungsi |
uji resistansi isolasi, uji tegangan |
| Kondisi Dasar |
23°C±5°C, di bawah 75% RH |
| Nilai Tegangan (V) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Tegangan Uji (V) |
tegangan pengenal x (1±10%) |
| Rentang Resistansi Isolasi |
0,01MΩ~50TΩ |
| Resolusi Resistansi Isolasi |
0,01MΩ |
| Rentang Tegangan DC |
0~1000V |
| Resolusi Tegangan DC |
0.1V |
| Rentang Tegangan AC |
0~750V |
| Resolusi Tegangan AC |
0.1V |
| Arus hubung singkat keluaran |
6mA |
| Rasio Penyerapan Dielektrik dan Pengukuran Indeks Polarisasi |
tersedia |
| Sumber Daya listrik |
Baterai isi ulang 12V |
| Lampu latar |
lampu latar layar abu-abu yang dapat dikontrol, cocok untuk digunakan di tempat yang redup |
| Mode tampilan |
Layar LCD besar 4-bit, lampu latar layar abu-abu |
| Ukuran Layar LCD |
108 × 65mm |
| Ukuran Instrumen |
277.2 × 227.5 × 153mm (PxLxT) |
| Antarmuka USB |
untuk pemantauan perangkat lunak dan transmisi data.Data yang disimpan dapat diunggah ke komputer untuk disimpan dan dicetak. |
| Jalur Komunikasi |
Jalur komunikasi USB 1 pc |
| Jalur Tes |
tegangan tinggi merampok merah 3 meter, jalur uji tegangan tinggi hitam 1,5 meter, hijau 1,5 meter |
| Penyimpanan data |
500 kelompok.Simbol "FULL" menunjukkan bahwa penyimpanan sudah penuh. |
| Tampilan Data |
fungsi tampilan data: tampilan simbol "MR" |
| Tampilan Luapan |
fungsi overflow (melebihi rentang pengukuran): tampilan simbol "OL" |
| Fungsi Alarm |
ketika nilai yang diukur melebihi nilai yang ditetapkan, prompt alarm akan diberikan |
| Konsumsi daya |
siaga: max.30mA (lampu latar mati) |
| nyalakan lampu latar: maks.42mA |
| ukuran.max.300mA (lampu latar mati) |
| Berat instrumen |
2.75kg (termasuk baterai) |
| Tegangan baterai |
ketika tegangan baterai rendah, simbol baterai rendah akan ditampilkan. |
| Mati otomatis |
shutdown otomatis setelah 15 menit boot |
| Uji Isolasi |
50MΩ (antara garis ukur dan kotak) |
| Menahan Tegangan |
AC3kV/50Hz, 1 menit |
| Suhu dan Kelembaban Kerja |
-10℃~+50℃＜85%RH |
| Suhu dan Kelembaban Penyimpanan |
-15℃~+55℃＜90%RH |
| Keamanan |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) tingkat polusi II, CAT 300V |
Rentang Pengukuran dan Akurasi Resistansi Isolasi
| Fungsi pengukuran |
Tegangan keluaran |
Rentang pengukuran |
Ketepatan |
Resolusi |
| Resistansi Isolasi |
500V (± 10%)
|
0 MΩ～2MΩ |
±5% rdg ± 5dgt |
0,001MΩ |
| 2 MΩ～20MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 20 MΩ～200MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5% rdg ± 5dgt |
1M |
| 2GΩ～20GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 20GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ～2000G |
±20%rdg±5dgt |
1GΩ |
| 1kV (± 10%) |
0 MΩ～5MΩ |
±5% rdg ± 5dgt |
0,001MΩ |
| 5 MΩ～50MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 50 MΩ～500MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5% rdg ± 5dgt |
1M |
| 5GΩ～50GΩ |
±10%rdg±5dgt |
0,01GΩ |
| 50GΩ～500GΩ |
±15% rdg ± 5dgt |
0.1GΩ |
| 500GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (± 10%) |
0 MΩ～10MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 10 MΩ～100MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 100 MΩ～1000MΩ |
±5% rdg ± 5dgt |
1M |
| 1 GΩ～10GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 10 GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ～1000GΩ |
±15% rdg ± 5dgt |
1GΩ |
| 1 TΩ～10TΩ |
±20%rdg±10dgt |
0,01TΩ |
| 5kV (± 10%) |
0 MΩ～20MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 20 MΩ～200MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5% rdg ± 5dgt |
1M |
| 2 GΩ～20GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 20 GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ～2000GΩ |
±15% rdg ± 5dgt |
1GΩ |
| 2 TΩ～10TΩ |
±25%rdg±10dgt |
0,01TΩ |
| 10KV (± 10%) |
0 MΩ～50MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 50 MΩ～500MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5% rdg ± 5dgt |
1M |
| 5 GΩ～50GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 50 GΩ～500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ～35TΩ |
±35% rdg ± 10dgt |
0,01TΩ |
| 15kV (± 10%) |
0 MΩ～60MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 60 MΩ～600MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 600 MΩ～6000MΩ |
±5% rdg ± 5dgt |
1M |
| 6 GΩ～60GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 60 GΩ～600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ～6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ～50TΩ |
±35% rdg ± 10dgt |
0,01TΩ |
Rentang & Akurasi Pengukuran Kapasitansi
| Fungsi pengukuran |
Rentang pengukuran |
ketepatan |
resolusi |
| kapasitansi |
10uf-50uf |
±15% rdg ± 5dgt |
0,01u |
| 1uf-10uf |
±15% rdg ± 5dgt |
0.1u |
| 100nf-10nf |
±15% rdg ± 5dgt |
0,01nf |
| 10nf-100nf |
±15% rdg ± 5dgt |
0,01nf |
15kV DC Insulation Resistance Tester HIT-15 adalah alat yang ampuh untuk mengukur tahanan isolasi kabel, transformer, motor/generator, circuit breaker dan bushing dll.
