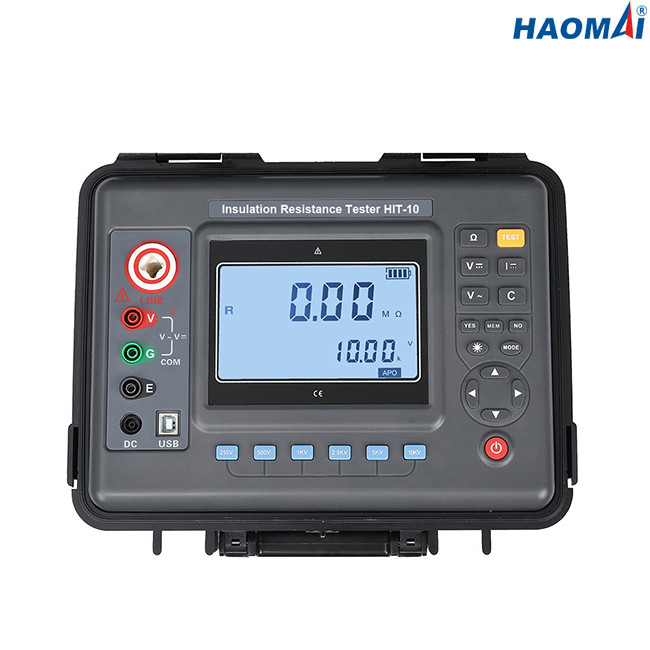

Penguji Resistansi Isolasi DC Tegangan Tinggi
Model: HIT-10
High Voltage DC Insulation Resistance Tester, juga dikenal sebagai Megohm Meter, digunakan untuk pengujian resistansi isolasi.Penguji memiliki fungsi layar besar LCD layar abu-abu dan lampu latar putih, penyimpanan data, pencarian data, alarm, shutdown otomatis dll. Ini juga memiliki fungsi mengukur Rasio Penyerapan Dielektrik tegangan DC dan Indeks Polarisasi.Seluruh instrumen indah dan bermutu tinggi, jangkauan luas, resolusi tinggi, pengoperasian yang mudah, mudah dibawa, akurat, andal, kinerja stabil, kemampuan anti-interferensi yang kuat, dan memiliki fitur struktur tahan guncangan, tahan debu, dan tahan lembab.Ini adalah instrumen penting yang banyak digunakan oleh telekomunikasi, tenaga listrik, meteorologi, ruang mesin, ladang minyak, instalasi dan pemeliharaan mekanik dan listrik, serta tenaga listrik sebagai tenaga industri atau departemen perusahaan industri energi.
Fitur utama
1) Resistansi isolasi hingga 35 TΩ @ 10 kV
2) Tegangan pengenal: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3) Rentang tegangan AC: 0-750V
4) Rentang tegangan DC: 0-1000V
5) Mampu mengukur kapasitansi benda uji
6) Rasio Penyerapan Dielektrik dan pengukuran Indeks Polarisasi tersedia
7) Arus hubung singkat 6mA arus tinggi;
8) Layar LCD besar dengan lampu latar
9) Fungsi alarm tersedia
10) Unduh hasil on-board melalui antarmuka USB
Data teknis
| Fungsi |
uji resistansi isolasi, uji tegangan |
| Kondisi Dasar |
23°C±5°C, di bawah 75% RH |
| Nilai Tegangan (V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Tegangan Uji (V) |
tegangan pengenal x (1±10%) |
| Rentang Resistansi Isolasi |
0,01MΩ~35TΩ |
| Resolusi Resistansi Isolasi |
0,01MΩ |
| Rentang Tegangan DC |
0~1000V |
| Resolusi Tegangan DC |
0.1V |
| Rentang Tegangan AC |
0~750V |
| Resolusi Tegangan AC |
0.1V |
| Arus hubung singkat keluaran |
6mA |
| Rasio Penyerapan Dielektrik dan Pengukuran Indeks Polarisasi |
tersedia |
| Sumber Daya listrik |
Baterai isi ulang 12V |
| Lampu latar |
lampu latar layar abu-abu yang dapat dikontrol, cocok untuk digunakan di tempat yang redup |
| Mode tampilan |
Layar LCD besar 4-bit, lampu latar layar abu-abu |
| Ukuran Layar LCD |
108 × 65mm |
| Ukuran Instrumen |
277.2 × 227.5 × 153mm (PxLxT) |
| Antarmuka USB |
untuk pemantauan perangkat lunak dan transmisi data.Data yang disimpan dapat diunggah ke komputer untuk disimpan dan dicetak. |
| Jalur Komunikasi |
Jalur komunikasi USB 1 pc |
| Jalur Tes |
tegangan tinggi merampok merah 3 meter, jalur uji tegangan tinggi hitam 1,5 meter, hijau 1,5 meter |
| Penyimpanan data |
500 kelompok.Simbol "FULL" menunjukkan bahwa penyimpanan sudah penuh. |
| Tampilan Data |
fungsi tampilan data: tampilan simbol "MR" |
| Tampilan Luapan |
fungsi overflow (melebihi rentang pengukuran): tampilan simbol "OL" |
| Fungsi Alarm |
ketika nilai yang diukur melebihi nilai yang ditetapkan, prompt alarm akan diberikan |
| Konsumsi daya |
siaga: max.30mA (lampu latar mati) |
| nyalakan lampu latar: maks.42mA |
| ukuran.max.300mA (lampu latar mati) |
| Berat instrumen |
2.75kg (termasuk baterai) |
| Tegangan baterai |
ketika tegangan baterai rendah, simbol baterai rendah akan ditampilkan. |
| Mati otomatis |
shutdown otomatis setelah 15 menit boot |
| Uji Isolasi |
50MΩ (antara garis ukur dan kotak) |
| Menahan Tegangan |
AC3kV/50Hz, 1 menit |
| Suhu dan Kelembaban Kerja |
-10℃~+50℃＜85%RH |
| Suhu dan Kelembaban Penyimpanan |
-15℃~+55℃＜90%RH |
| Keamanan |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, IEC60529(IP54) tingkat polusi 2, CAT 300V |
Rentang Pengukuran dan Akurasi Resistansi Isolasi
| Fungsi pengukuran |
Tegangan keluaran |
Rentang pengukuran |
ketepatan |
resolusi |
| Resistansi Isolasi |
250V (± 10%) |
0 MΩ～1MΩ |
±5% rdg ± 5dgt |
0,001MΩ |
| 1 MΩ～10MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 10 MΩ～100MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 100MΩ～1000MΩ |
±5% rdg ± 5dgt |
1M |
| 1GΩ～10GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 10GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ～1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (± 10%)
|
0 MΩ～2MΩ |
±5% rdg ± 5dgt |
0,001MΩ |
| 2 MΩ～20MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 20 MΩ～200MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5% rdg ± 5dgt |
1M |
| 2GΩ～20GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 20GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ～2000G |
±20%rdg±5dgt |
1GΩ |
| 1kV (± 10%) |
0 MΩ～5MΩ |
±5% rdg ± 5dgt |
0,001MΩ |
| 5 MΩ～50MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 50 MΩ～500MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5% rdg ± 5dgt |
1M |
| 5GΩ～50GΩ |
±10%rdg±5dgt |
0,01GΩ |
| 50GΩ～500GΩ |
±15% rdg ± 5dgt |
0.1GΩ |
| 500GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (± 10%) |
0 MΩ～10MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 10 MΩ～100MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 100 MΩ～1000MΩ |
±5% rdg ± 5dgt |
1M |
| 1 GΩ～10GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 10 GΩ～100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ～1000GΩ |
±15% rdg ± 5dgt |
1GΩ |
| 1 TΩ～10TΩ |
±20%rdg±10dgt |
0,01TΩ |
| 5kV (± 10%) |
0 MΩ～20MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 20 MΩ～200MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 200 MΩ～2000MΩ |
±5% rdg ± 5dgt |
1M |
| 2 GΩ～20GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 20 GΩ～200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ～2000GΩ |
±15% rdg ± 5dgt |
1GΩ |
| 2 TΩ～10TΩ |
±25%rdg±10dgt |
0,01TΩ |
| 10kV (± 10%) |
0 MΩ～50MΩ |
±5% rdg ± 5dgt |
0,01MΩ |
| 50 MΩ～500MΩ |
±5% rdg ± 5dgt |
0.1MΩ |
| 500 MΩ～5000MΩ |
±5% rdg ± 5dgt |
1M |
| 5 GΩ～50GΩ |
±5% rdg ± 5dgt |
0,01GΩ |
| 50 GΩ～500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ～5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ～35TΩ |
±35% rdg ± 10dgt |
0,01TΩ |
High Voltage DC Insulation Resistance Tester HIT-10 adalah alat yang baik untuk melakukan tes resistansi isolasi hingga 10 kV.
