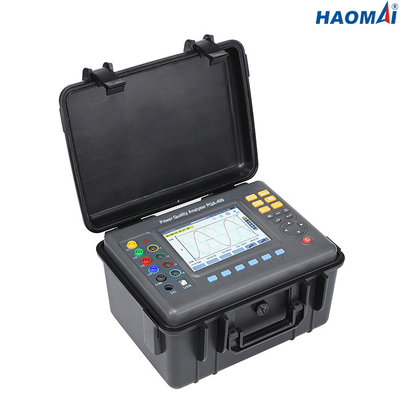

Penganalisis Kualitas Daya Portabel Multifungsi ISO9001 Cerdas

Penganalisis Kualitas Daya Portabel

Model: PQA-400
Portable Power Quality Analyzer PQA-400 adalah instrumen uji komprehensif operasi manusia-mesin tiga fase, multi-fungsi, cerdas, sederhana.Ini mudah digunakan, layar warna LCD besar, resolusi tinggi, Antarmuka Bilingual dalam bahasa Cina dan Inggris, cangkang struktur kotak dan fitur-fitur lainnya.Secara bersamaan dapat mengukur arus 4 saluran (ABC tiga fase dan arus kabel netral), tegangan 4 saluran (tegangan tiga fase ABC dan tegangan saluran netral ke ground), nilai puncak tegangan arus, nilai maksimum / minimum selama satu periode, faktor ketidakseimbangan tiga fasa, kedipan tegangan waktu singkat, faktor K transformator, daya aktif, daya reaktif, daya semu, faktor daya dan faktor daya perpindahan, daya aktif, daya reaktif, daya semu, distorsi harmonik total dan harmonik dll.;menampilkan bentuk gelombang waktu nyata, grafik batang rasio harmonik dari tegangan saat ini;secara dinamis menangkap perubahan seketika dari arus tegangan, memantau arus awal, memantau parameter daya dan menghasilkan daftar alarm, menghasilkan grafik tren untuk waktu yang lama merekam data uji.
Portable Power Quality Analyzer PQA-400 mengadopsi arsitektur prosesor ganda DSP+ARM, DSP bertanggung jawab untuk akuisisi data dan pemrosesan algoritme, ARM bertanggung jawab atas protokol komunikasi dan pemrosesan antarmuka manusia-mesin.Akuisisi sinyal analog menggunakan dua pengambilan sampel sinkron 4 saluran dengan resolusi 16-bit Perusahaan ADI untuk mencapai tingkat pengambilan sampel tertinggi 1MSPS, yang memastikan keakuratan dan integritas informasi saluran, memastikan tidak melewatkan perubahan sementara di jaringan listrik, dan membuat deteksi bentuk gelombang transien, naik turun tiba-tiba, dan gangguan seketika lebih akurat.Memori flash internal dapat secara bersamaan menyimpan 60 set tangkapan layar, 150 set bentuk gelombang penangkapan tegangan/arus transien, 12.800 set log alarm, dan mode deteksi mulai saat ini dapat terus-menerus menangkap 100-an bentuk gelombang arus awal.Kartu memori 2G internal digunakan untuk menyimpan catatan kurva tren jangka panjang dan merekam 20 parameter daya secara bersamaan (opsional).Itu dapat mengumpulkan dan merekam catatan kurva tren hingga 300 hari sekali dalam 5 detik.

Data teknis


Dalam aplikasi tenaga listrik saat ini, karena semakin banyak peralatan listrik besar, semakin kompleks sistem jaringan listrik yang disebabkan oleh gangguan semakin kompleks, semakin sulit untuk memecahkan masalah, dan karena perkembangan berbagai industri ke kualitas daya dari jaringan listrik mengajukan persyaratan yang lebih tinggi dan lebih tinggi.
Portable Power Quality Analyzer PQA-400 adalah instrumen pengukuran dan analisis yang dapat menghilangkan kesalahan sistem tenaga yang kompleks dengan lebih cepat dan akurat, serta memantau dan memelihara parameter kualitas daya secara lebih komprehensif dan sistematis.
