Name: Penganalisis Kualitas Daya Listrik Komprehensif Isi Ulang Dengan Arus 4 Saluran
Brand: HAOMAI
SKU: PQA-500

Rumah Produk Penganalisis Kualitas Daya

Penganalisis Kualitas Daya Listrik Komprehensif Isi Ulang Dengan Arus 4 Saluran

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015
Nomor model:	PQA-500

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Tas Transportasi + Karton
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Penganalisis PQ, Penguji PQ	Jumlah saluran:	4U+4I
Tegangan fase-ke-fase RMS sejati:	1.0V-2000V	Tegangan DC:	1.0V-1000V
Arus RMS sejati:	10mA-1000A	Frekuensi:	40HZ-70HZ
Cahaya Tinggi:	Penganalisis Kualitas Daya Komprehensif , Penganalisis Kualitas Daya Isi Ulang , Penganalisis Daya Listrik 4 Saluran

Penganalisis Kualitas Daya

Model: PQA-500

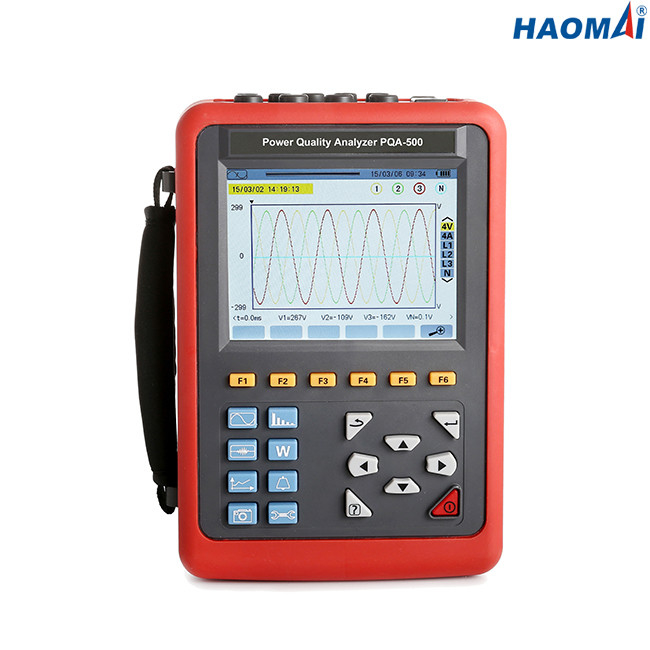

Power Quality Analyzer PQA-500 adalah instrumen uji komprehensif yang dikembangkan oleh HAOMAI ELECTRIC dan dirancang khusus untuk uji lapangan tiga fase, multi-fungsi dan cerdas, operasi manusia-mesin yang ringkas.Mudah digunakan, tampilan layar LCD besar, resolusi tinggi, antarmuka dalam bahasa Cina dan Inggris, struktur cangkang tahan goncangan dan sebagainya.Secara bersamaan dapat mengukur arus 4 saluran (ABC tiga fase dan arus kabel netral), tegangan 4 saluran (tegangan tiga fase ABC dan tegangan saluran netral ke ground), nilai puncak tegangan arus, nilai maksimum / minimum selama satu periode, faktor ketidakseimbangan tiga fasa, kedipan tegangan waktu singkat, faktor K transformator, daya aktif, daya reaktif, daya semu, faktor daya dan faktor daya perpindahan, daya aktif, daya reaktif, daya semu, distorsi harmonik total dan harmonik dll.;menampilkan bentuk gelombang waktu nyata, grafik batang rasio harmonik dari tegangan saat ini;secara dinamis menangkap perubahan seketika dari arus tegangan, memantau arus awal, memantau parameter daya dan menghasilkan daftar alarm, menghasilkan grafik tren untuk waktu yang lama merekam data uji.

Data teknis

Sumber Daya listrik	Paket baterai lithium-ion isi ulang 9.6V, pengisi daya cadangan.
Indikator baterai	Simbol baterai menunjukkan energi pembuangan.Ketika tegangan terlalu rendah, shutdown otomatis setelah 1 menit.
Konsumsi daya	Konsumsi saat ini dari tes normal 490 mA, bekerja terus menerus selama 8 jam.
Mode tampilan	Layar warna LCD, 640dots×480dots, 5,6 inci, domain tampilan: 116mm×88mm.

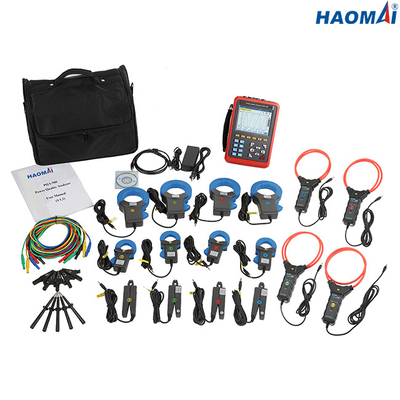

Ukuran penjepit	HM-008B penjepit arus tajam kecil: 7.5mm × 13mm; HM-040B lingkaran penjepit saat ini: 35mm × 40mm; HM-068B lingkaran penjepit saat ini: 68mm × 68mm. HM-300F Flexible Coil Current Sensor (dengan Integrator): 300mm
Dimensi instrumen	L×W×T: 240mm×170mm×68 mm.
Jumlah saluran	4U/4I.
Tegangan fase ke fase	1.0V~2000V.
Tegangan fase-ke-netral	1.0V~1000V.
Saat ini	HM-008B penjepit saat ini: 10mA~10.0A; HM-040B penjepit saat ini: 0.10A~100A; HM-068B penjepit saat ini: 1.0A~1000A; Sensor Arus Kumparan Fleksibel HM-300F (dengan Integrator): 10A ~ 3000A
Frekuensi	40Hz~70Hz.
Parameter listrik	W, VA, Var, PF, DPF, cosφ, tanφ.
Parameter energi	Wh, Varh, Vah.
Harmonis	Pesan 0~50.
Distorsi harmonik total	Pesan 0~50, setiap fase.
Mode ahli	Ya
Jumlah catatan Transien	150 set
Kedipan tegangan	Ya
Memulai mode saat ini	Ya, 100 detik.
3 fase ketidakseimbangan	Ya
Catatan	300 hari (merekam 20 parameter secara bersamaan, merekam satu poin setiap 5 detik).
Nilai tercatat Min/Maks	Pengukuran nilai maksimum dan minimum selama periode waktu tertentu.
Alarm	40 jenis pilihan parameter yang berbeda, 12.800 set log alarm.
Puncak	Ya
Tampilan diagram fasor	Secara otomatis.
Kapasitas snapshot	60
Bahasa menu	Inggris/Cina.
Komunikasi	USB.
Mati otomatis	Saat kampanye alarm dimulai atau pencarian transien, penangkapan arus masuk, atau perekaman tren tertunda atau sedang berlangsung, perangkat tidak dimatikan secara otomatis.
Mati otomatis	Dalam mode uji lainnya, 15 menit tanpa penekanan tombol, shutdown otomatis setelah prompt 1 menit.
Fungsi lampu latar	Ya, cocok digunakan pada malam hari dan tempat gelap.
Bobot	Tuan rumah: 1.6kg (dengan baterai).
	HM-008B penjepit arus tajam kecil: 170g × 4;
	HM-040B lingkaran penjepit saat ini: 190g × 4;
	HM-068B lingkaran penjepit saat ini: 510g × 4;
	HM-300F Flexible Coil Current Sensor (dengan Integrator): 330g×4;
	Kabel uji dan adaptor daya: 900g;
	Berat total: sekitar 9.2kg (dengan kemasan).
Panjang kabel uji tegangan	3m
Panjang kabel sensor arus	2m
Suhu kerjadan kelembaban	-10 °C ~ 40 °C;dibawah 80% Rh.
Suhu dan kelembaban penyimpanan	-10 °C ~ 60 °C;dibawah 70% Rh.
Impedansi masukan	Impedansi masukan tegangan uji: 1MΩ.
Menahan tegangan	Tahan tegangan AC sinusoidal 3700V/50Hz selama 1 menit antara kabel instrumen dan cangkang.
Isolasi	Antara kabel instrumen dan shell 10MΩ.
Struktur	Isolasi ganda, dengan selubung isolasi tahan getaran.
Aturan aman	IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Tingkat polusi: 2.

Mengukur Akurasi PQA-500 (tidak termasuk penjepit saat ini)

Pengukuran	Jangkauan	Resolusi tampilan	Kesalahan maksimum dalam kisaran referensi
Frekuensi	40Hz~70Hz	0,01Hz	±(0.03)Hz
Tegangan fase-ke-netral RMS sejati	1.0V~ 1000V	Resolusi minimal 0.1V	± (0,5% + 5dgt)
Tegangan fase-ke-fase RMS sejati	1.0V~ 2000V	Resolusi minimal 0.1V	± (0,5% + 5dgt)
tegangan DC	1.0V~ 1000V	Resolusi minimal 0.1V	±(1.0%+5dgt)
Arus RMS sejati	10mA~ 1000A	Resolusi minimal 1mA	± (0,5% + 5dgt)
Puncak tegangan fase-ke-netral	1.0V~ 1414V	Resolusi minimal 0.1V	±(1.0%+5dgt)
Puncak tegangan fase-ke-fase	1.0V~ 2828V	Resolusi minimal 0.1V	±(1.0%+5dgt)
puncak saat ini	10mA~ 1414A	Resolusi minimal 1mA	±(1.0%+5dgt)
Faktor puncak	1,00~ 3,99	0,01	±(1%+2dgt)
Faktor puncak	4,00~ 9,99	0,01	±(5%+2dgt)
Kekuatan aktif	0,000W~ 9999.9kW	Resolusi minimal 0,001W	±(1%+3dgt) Cosφ≥0,8
Kekuatan aktif	0,000W~ 9999.9kW	Resolusi minimal 0,001W	± (1,5% + 10dgt) 0,2≤Cosφ<0,8
Daya reaktif, induktif atau kapasitif	0,000VAR~ 9999.9kVAR	Resolusi minimum 0,001VAR	±(1%+3dgt) Sinφ≥0,5
Daya reaktif, induktif atau kapasitif	0,000VAR~ 9999.9kVAR	Resolusi minimum 0,001VAR	± (1,5% + 10dgt) 0,2≤Sinφ<0,5
Kekuatan yang terlihat	0,000VA~ 9999.9kVA	Resolusi minimum 0,001VA	±(1%+3dgt)
Faktor kekuatan	-1.000~ 1.000	0,001	±(1,5%+3dgt) Cosφ≥0,5
Faktor kekuatan	-1.000~ 1.000	0,001	± (1,5% + 10dgt) 0,2≤Cosφ<0,5
energi aktif	0,000Wh~ 9999.9MWh	Resolusi minimal 0,001Wh	±(1%+3dgt) Cosφ≥0,8
energi aktif	0,000Wh~ 9999.9MWh	Resolusi minimal 0,001Wh	± (1,5% + 10dgt) 0,2≤Cosφ<0,8
Energi reaktif, induktif atau kapasitif	0,000VARh~ 9999.9MVARh	Resolusi minimum 0,001VARh	±(1%+3dgt) Sinφ≥0,5
Energi reaktif, induktif atau kapasitif	0,000VARh~ 9999.9MVARh	Resolusi minimum 0,001VARh	± (1,5% + 10dgt) 0,2≤Sinφ<0,5
Energi nyata	0,000VAh~ 9999.9MVAh	Resolusi minimum 0,001VAh	±(1%+3dgt)
Sudut fase	-179°~ 180°	1°	±(2°)
Tanφ (VA≥50VA)	-32,76~ 32,76	Resolusi minimal 0,001	:±(1°)
Pergeseran fase faktor daya (DPF)	-1.000~ 1.000	0,001	:±(1°)
Rasio harmonik (pesan 1 sampai 50)(Vrm>50V)	0,0%~ 99,9%	0,1%	±(1%+5dgt)
Sudut harmonik (Vrm>50V)	-179°~ 180°	1°	±(3°) harmonik orde 1 hingga 25
Sudut harmonik (Vrm>50V)	-179°~ 180°	1°	±(10°) harmonik orde 26 hingga 50
Rasio harmonik total (THD atau THD-F)≤50	0,0%~ 99,9%	0,1%	±(1%+5dgt)
Faktor distorsi (DF atau THD-R)≤50	0,0%~ 99,9%	0,1%	±(1%+10dgt)
Faktor K transformator	1,00~ 99,99	0,01	±(5%)
3 fase ketidakseimbangan	0,0%~ 100%	0,1%	±(1%)

Penjepit saat ini (opsional)

Jenis	Arus RMS sejati	Kesalahan maksimum arus RMS sejati	Kesalahan maksimum sudut fase
Penjepit arus HM-008B	10mA~ 99mA	±(1%+3dgt)	± (1,5 °), Lengan≥20mA
Penjepit arus HM-008B	100mA~ 10.0A	±(1%+3dgt)	±(1°)
Penjepit arus HM-040B	0.10A~ 0.99A	±(1%+3dgt)	± (1,5 °)
Penjepit arus HM-040B	1.00A~ 100A	±(1%+3dgt)	±(1°)
Penjepit arus HM-068B	1.0A~ 9.9A	±(2%+3dgt)	±(3°)
Penjepit arus HM-068B	10.0A~ 1000A	±(2%+3dgt)	±(2°)
Sensor Arus Kumparan Fleksibel HM-300F (dengan Integrator)	10A～99A	±(1% + 3dgt)	±(3°)
	100AA~3000A	±(1% + 3dgt)	±(2°)

Power Quality Analyzer PQA-500 adalah alat yang ampuh untuk menguji para insinyur.
