Multifungsi TEV Partial Discharge Detector Tester Non Invasif

Detektor Pelepasan Parsial Multifungsi

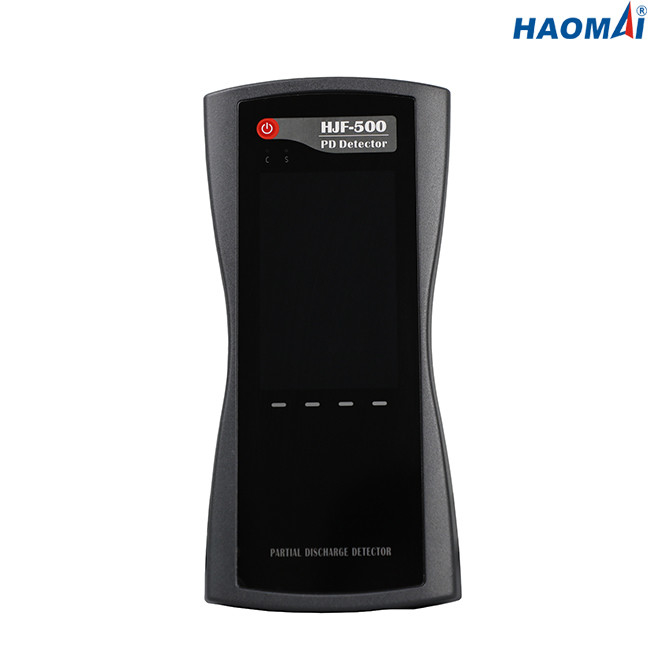

Model: HJF-500

Detektor Pelepasan Sebagian Multifungsi HJF-500 adalah alat non-invasif yang ideal untuk mengukur aktivitas pelepasan sebagian dengan cepat di gardu induk MV dan HV.

Baik gardu induk MV dan HV dapat dipantau menggunakan HJF-500 berkat berbagai macam sensor yang dapat dihubungkan dengannya.Aset MV dan HV tipikal yang dapat didiagnosis untuk pelepasan sebagian termasuk Switchgear, Transformer, GIS dan kabel HV, dll.

Bandwidth tinggi bersama dengan tampilan pola PRPD (pengosongan sebagian fase diselesaikan) dapat mengkategorikan berbagai jenis cacat.Pelepasan korona dan pelepasan permukaan dapat dengan mudah dibedakan dari pelepasan sebagian internal yang berbahaya, yang merupakan keuntungan lain dari jenis teknologi ini.

Unit HJF-500 dapat dioperasikan melalui layar sentuh 4 inci.Baterai lithium built-in diadopsi untuk unit HJF-500, dan waktu pengoperasian lebih dari 6 jam.

Fitur utama

●Alat non-invasif untuk pengukuran PD online di gardu induk MV dan HV

●Dapat dilengkapi dengan 5 sensor, termasuk 1 sensor TEV internal (konfigurasi standar), 1 sensor ultrasonik internal (konfigurasi standar), 1 sensor ultrasonik eksternal (konfigurasi opsi), 1 sensor UHF eksternal (konfigurasi opsi), 1 Sensor HFCT (konfigurasi opsi).

●Menggabungkan beberapa fungsi dalam satu paket

●Sensor ultrasonik dan TEV untuk permukaan dan PD internal

●Pengukuran UHF dapat secara akurat mengukur aktivitas PD dalam bandwidth tinggi

●Aktivitas PD pada kabel HV diukur dengan menggunakan HFCT

●Tingkat pengambilan sampel tinggi, kemampuan anti-interferensi yang kuat

●Sinkronisasi dengan frekuensi daya untuk pengenalan pola PRPD

●Menyediakan bentuk gelombang sinyal domain waktu, spektrum PRPD, spektrum PRPS, dll. pola pelepasan untuk mewujudkan analisis jenis pelepasan yang berbeda.

●Hasil pengujian dapat disimpan di papan, juga dapat diunggah ke PC untuk laporan pengujian yang dihasilkan.

Data teknis

●Pengukuran TEV

Rentang pengukuran: 0-60dBmV

Resolusi: 1dB

Akurasi: ±1dB

Pulsa maksimum per siklus: 1400

Pita frekuensi pengukuran: 3 ~ 100MHz

●Pengukuran UHF

Frekuensi deteksi: 300-2000MHz

Rentang pengukuran: 0-60dBmV

Akurasi: 1dBmV

Pita sensor: 300-2000MHz

●Pengukuran AA

Rentang pengukuran: -6dBμV~68dBμV

Resolusi: 1dB

Akurasi: ±1dB

Frekuensi pusat sensor: 40kHz

●Pengukuran AE

Rentang pengukuran: -6dBμV~68dBμV

Resolusi: 1dB

Akurasi: ±1dB

Rentang frekuensi: 20~200kHz

●Pengukuran HFCT

Impedansi transmisi sensor: 5mV/mA

Frekuensi deteksi: 1～30MHz

Sensitivitas: 50pC

●Tampilan: layar LCD RGB 4,0 inci

●Sumber Daya listrik

Baterai internal: baterai lithium 3.7V / 5000Ah

Waktu kerja: lebih dari 6 jam

Pengisi daya baterai: AC90-264V atau DC 5V

●Keadaan lingkungan

Suhu operasi: -20 ~ 50℃

Kelembaban: 20-85% kelembaban relatif

●Aneka ragam

Dimensi (host genggam): 210x100x35mm

Berat (host genggam): 0.4kg

Port koneksi: satu port USB untuk koneksi PC atau input pengisi daya, satu port sensor eksternal, satu jack headphone stereo 3,5 mm

Earphone: minimal 8 ohm

Kartu SD: standar 16G

Detektor Pelepasan Parsial Multifungsi HJF-500 adalah alat non-invasif yang ideal untuk mengukur aktivitas pelepasan sebagian Switchgear, Transformer, GIS dan kabel HV dll. di gardu induk MV dan HV.
