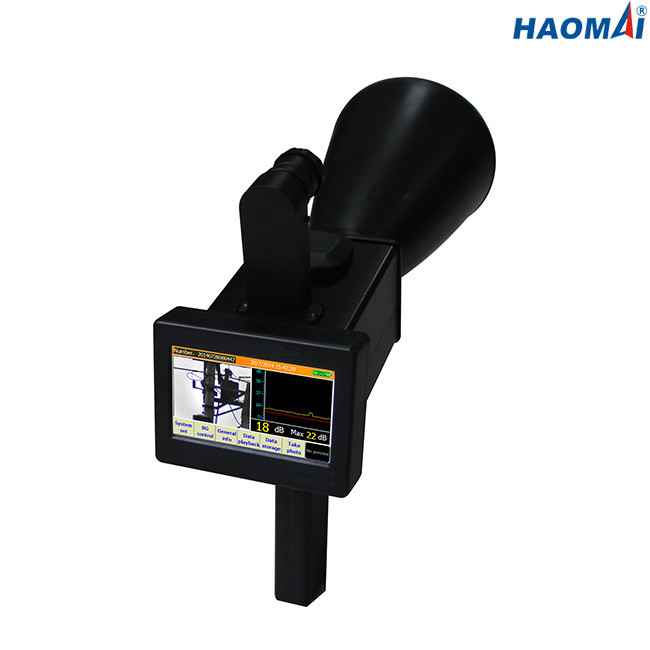

Detektor Pelepasan Parsial Ultrasonik Genggam Visual 50/60Hz

Detektor Debit Parsial Genggam

Model: HJF-750

Handheld Partial Discharge Detector HJF-750 adalah alat pengujian non-invasif yang dapat mendiagnosis potensi kesalahan saluran udara dengan mengumpulkan sinyal ultrasonik abnormal saluran udara dan menganalisisnya dengan perangkat lunak.

Detektor Debit Parsial Genggam HJF-750 dalam keadaan tidak ada pemadaman listrik untuk menilai lokasi kesalahan tersembunyi dan jenis kesalahan.Itu dapat mengumpulkan sinyal ultrasonik abnormal oleh detektor ultrasonik (sensor ultrasonik), kemudian mengirimkan sinyal ke host, mendiagnosis kesalahan dan jenis kesalahan tersembunyi dan tingkat keparahan, dan mengubahnya menjadi sinyal suara yang dapat didengar dan bentuk gelombang keluaran.

Detektor Debit Parsial Genggam HJF-750 dapat membantu personel pengujian secara akurat menemukan kesalahan dan bahaya tersembunyi, mencegah kesalahan ganas terjadi, menghindari pemadaman listrik yang tidak perlu, dan meningkatkan keandalan catu daya.

Fitur utama

●Layar sentuh berwarna mudah dioperasikan.

●Genggam, visual, terdengar dan bentuk gelombang tampilan, deteksi non-kontak

●Mampu mendeteksi peralatan listrik udara terbuka, menemukan dan menemukan semua jenis pelepasan sebagian, seperti korona, busur, kilat, rambat, putus kawat, tarik busur, dll.

●Kamera definisi tinggi 3 mega-piksel dapat dengan mudah memfokuskan titik deteksi kegagalan dan mengambil foto identifikasi menara dan peralatan yang rusak.

●Penerima GPS tertanam secara otomatis menyimpan data koordinat dan menyediakan navigasi GPS, yang memudahkan untuk melakukan kueri dan menyimpan jalur deteksi.

●Mampu menguji suhu dan kelembaban lingkungan secara real time.

●Mampu menyimpan data dan memutar ulang data.

●Pelacakan laser hijau dengan intensitas sedang mudah dilacak di bawah sinar matahari.

●Sensitivitas dan directivity tinggi dapat secara akurat menemukan kesalahan saluran udara.

●Pengujian dapat dilakukan di dalam kendaraan dengan kecepatan 30km/jam.

●Uji ultrasonik dapat dilakukan di lingkungan yang bising, tidak terpengaruh oleh suara sekitar.

●Pengujian tanpa kontak (jarak pengujian efektif hingga 30m) membuat pengujian jauh lebih aman.

●Pengujian non-invasif tidak akan mempengaruhi operasi normal jaringan listrik.

●Gunakan perangkat lunak latar belakang untuk pengelolaan dan evaluasi data yang mudah.

Data teknis

Sistem: WINCE6.0

CPU: Frekuensi utama 533MHz

Memori: RAM 256MB DDR2, 1GB NandFlash

Layar: Layar sentuh TFT true color 4,3 inci, resolusi 480x272

Antarmuka: kartu memori SD, USB, port serial, earphone

Kartu Memori SD: 8GB

Kamera: kamera definisi tinggi 3 mega-piksel

Aksesoris: GPS, perangkat pengukur suhu/kelembaban, penunjuk laser kecerahan tinggi

Fungsi penyimpanan: koordinat GPS, tanggal/waktu, suhu/kelembaban

Rentang frekuensi: 20-150kHz

Frekuensi tengah sensor: 40kHz

Umum

●Power supply: baterai lithium built-in, sekitar 8 jam untuk terus bekerja

●Pengisi daya baterai

Masukan: AC100-240V, 50/60Hz

Output: tegangan 20V, arus 3.25A

Kondisi Lingkungan

●Suhu penyimpanan: -20°C hingga 70°C (-4°F hingga +158°F)

●Suhu pengoperasian: -20°C hingga +50°C (-4°F hingga +122°F)

●Kelembaban: < 95% RH, tanpa kondensasi

Handheld Partial Discharge Detector HJF-750 adalah alat genggam yang kuat untuk mendeteksi semua jenis pelepasan sebagian dari Saluran Overhead, Insulator, Arrester dll., Seperti korona, busur, flashover, rambat, putus kawat, tarik busur dll.
