ISO9001 RS485 Pemantauan DGA Online Akustik Foto Serbaguna

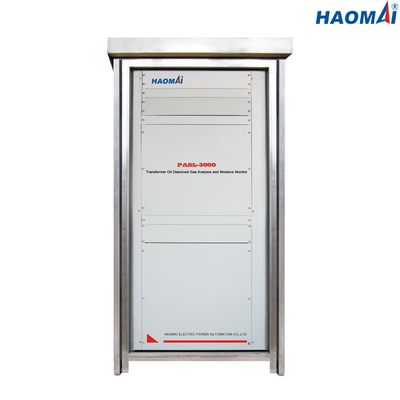

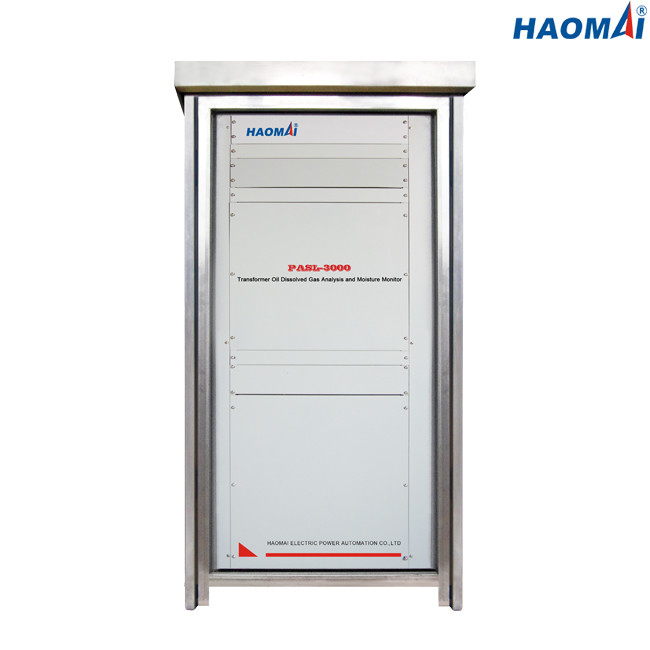

Unit Pemantauan DGA Transformer Gas Ganda

Model: PASL-3000

Secara inovatif menggunakan teknologi laser semikonduktor dan teknologi deteksi spektroskopi foto-akustik, Unit Pemantauan DGA Transformer Gas Ganda PASL-3000 dapat mengukur Hidrogen(H2), Karbon Monoksida(CO), Karbon Dioksida(CO2), Metana(CH4), Asetilen(C2H2) , Etana(C2H6), Etilen(C2H4) dll. gas terlarut seperti yang digariskan oleh standar internasional serta kelembaban (H2O) dalam minyak.Pengukuran on-line memungkinkan pengguna untuk mendeteksi dan mendiagnosis rangkaian lengkap kesalahan transformator.

PASL-3000 adalah unit pemantauan DGA transformator on-line, yang banyak digunakan untuk memantau transformator berukuran sedang dan besar di bidang pembangkit listrik, transmisi atau industri.

Fitur utama

●Unit pemantauan ini memperkenalkan teknologi laser semikonduktor dan teknologi spektroskopi fotoakustik ke bidang baru, yang memiliki efek luar biasa dalam mendeteksi gas terlarut dalam minyak transformator, meningkatkan tingkat deteksi kesalahan pada tahap awal transformator utama, dan mengurangi insiden kesalahan dan biaya operasi dan pemeliharaan.

●Semua komponen pengukuran dan analisis gas terlarut.Mengadopsi spektroskopi foto-akustik untuk mengukur kandungan komponen gas Hidrogen(H2), Karbon Monoksida(CO), Karbon Dioksida(CO2), Metana(CH4), Asetilen(C2H2), Etana(C2H6), Etilen(C2H4), kelembapan( H2O) dll. 8 jenis gas, juga dapat diperluas untuk mengukur kandungan komponen Nitrogen(N2) dan Oksigen(O2).

●Tidak ada gas pembawa, tidak ada perawatan, tidak ada instalasi pemadaman listrik.Sampel oli langsung diambil sampelnya melalui saluran masuk oli, dan sampel oli dikembalikan ke tangki oli setelah dianalisis, sehingga tidak ada pemadaman listrik selama pemasangan.Tidak ada gas pembawa dan kalibrasi ulang diperlukan selama operasi, yang benar-benar bebas perawatan.

●Tes akurat bandwidth sempit, hindari gangguan.Sumber cahaya laser, tanpa filter, dapat secara akurat menghindari interferensi silang saat mendeteksi gas kesalahan campuran, akurasi pengukuran tinggi, pengulangan yang baik.

●Degassing vakum suhu konstan, aman dan andal.Efisiensi degassing tinggi, sampel oli degassing tidak bersentuhan dengan udara eksternal, sampel oli "0" polusi "0" hilang, untuk memastikan keamanan pengembalian oli transformator.

●Laser yang dimodulasi secara elektronik menghindari kegagalan struktural mekanis.Laser didorong oleh sinyal listrik untuk menghasilkan sinyal optik pulsa, yang menggantikan disk modulasi sistem spektrum fotoakustik sumber cahaya inframerah tradisional, mengurangi getaran dan kehilangan mekanis, dan mengurangi tingkat kegagalan peralatan.

●Tampilan terminal jarak jauh.Monitor mendukung protokol MODBUS dan IEC61850, yang dapat menyediakan tampilan terminal jarak jauh, termasuk status pengoperasian peralatan, data pengukuran waktu nyata, grafik analisis kolom data, grafik tren, laporan, dan prompt peringatan.

●Beberapa komunikasi data, manajemen terpusat jarak jauh.Perangkat lunak manajemen terpusat jarak jauh yang canggih dapat merangkum dan memantau status berjalan dan data uji dari beberapa monitor, dan memberikan analisis tren dan hasil diagnosis yang sempurna.Ini mendukung mode komunikasi RS485, Ethernet, GPRS, Fiber Optik, dll.

Data teknis

Unit Pemantauan DGA Transformer Gas Ganda PASL-3000 adalah unit on-line yang andal untuk memantau Hidrogen(H2), Karbon Monoksida(CO), Karbon Dioksida(CO2), Metana(CH4), Asetilen(C2H2), Etana(C2H6), Etilen (C2H4) dll. gas terlarut dan uap air (H2O) dari transformator berukuran sedang dan besar di pembangkit listrik atau gardu induk.
