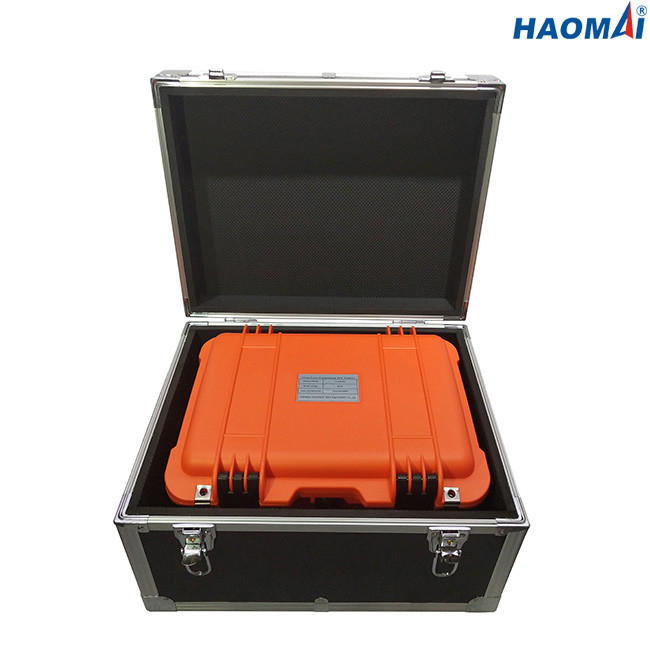

Peralatan Pengujian Kabel HAOMAI 30kV VLF HV 0,05Hz AC 220V / 120V

Penguji HV VLF 30kV

Model: VLF-30

VLF adalah singkatan dari Frekuensi Sangat Rendah.

The 30kV VLF HV Tester VLF-30 dapat menghasilkan hingga 30kV/20mA.

Penggunaan utama VLF HV Tester adalah menguji kabel daya berpelindung tegangan menengah dan tinggi.Ini sangat berharga untuk memverifikasi kabel setelah pemasangan atau perbaikan.Gunakan VLF untuk menyebabkan cacat gagal selama pengujian, menemukan kesalahan, melakukan perbaikan atau penggantian, dan dibiarkan dengan kabel yang lebih baik.

VLF HV Tester juga sangat berguna untuk menguji mesin besar yang berputar (motor/generator), karena alat ini menyediakan metode koil pengujian lapangan yang portabel dan terjangkau dan ditentukan oleh standar IEEE 433-2009.

Fitur utama

1) Frekuensi keluaran: 0,1Hz, 0,05Hz, 0,02Hz

2) Data arus, tegangan, dan bentuk gelombang diambil langsung dari sisi tegangan tinggi, yang memastikan data akurat.

3) Dengan fungsi perlindungan tegangan lebih.Ketika output melebihi batas tegangan yang ditetapkan, instrumen akan berhenti untuk perlindungan, dan waktu aksi kurang dari 20 ms.

4) Dengan fungsi proteksi arus lebih untuk proteksi ganda tegangan tinggi dan rendah.Sisi tegangan tinggi dapat diatur sesuai dengan nilai perlindungan berhenti yang tepat.Ketika arus di sisi tegangan rendah melebihi arus pengenal, itu akan dihentikan untuk perlindungan, dan waktu operasi kurang dari 20 ms.

5) Resistor pelindung keluaran tegangan tinggi dirancang di bodi booster, jadi tidak perlu menghubungkan resistor pelindung lain di luar.

6) Rangkaian kontrol umpan balik negatif loop tertutup tegangan tinggi dan rendah diadopsi, sehingga output tidak memiliki efek kenaikan kapasitansi.

7) Hasil tes dapat disimpan ke dalam tester.

8) Hasil tes dapat dicetak melalui printer thermal built-in.

Data teknis

1) Tegangan pengenal keluaran: 30kV / 20mA (nilai puncak)

2) Frekuensi keluaran: 0,1Hz, 0,05Hz, 0,02Hz

3) Kapasitas beban

0.1Hz, maks.1.1µF

0,05Hz, maks.2.2µF

0,02Hz, maks.5.5µF

4) Akurasi pengukuran: 3%

5) Tegangan kesalahan nilai puncak positif dan negatif: 3%

6) Distorsi bentuk gelombang tegangan: 5％

7) kondisi kerja

suhu: -10 ~ + 40

kelembaban: 85％RH

8) Catu daya: AC220V/120V ±10%, 50/60Hz

30kV VLF HV Tester VLF-30 adalah alat uji yang ideal untuk mengukur kabel daya atau mesin berputar (motor/generator) pada 0.1Hz, 0.05Hz atau 0.02Hz.
