9kg Multitap CT PT Current Transformer Analyzer Standar Uji IEC

Penganalisis Transformator Arus Presisi Tinggi

Model: CTP-120PA

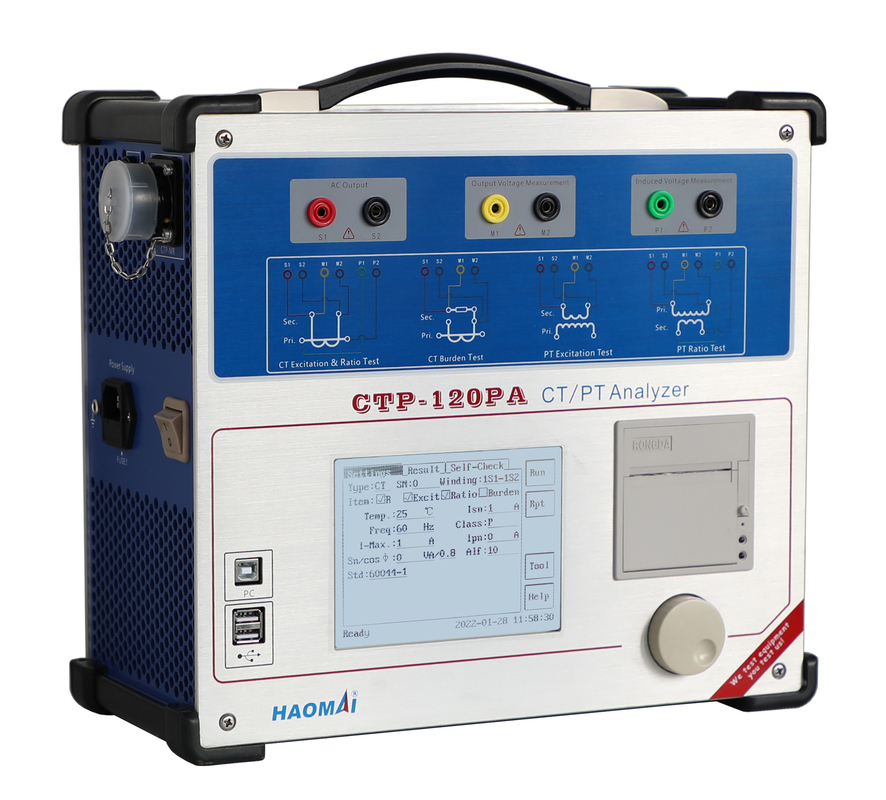

Penganalisis transformator arus portabel dan presisi tinggi CTP-120PA memungkinkan melakukan semua pengujian yang diperkirakan oleh standar internasional pada CT dan VT induktif.

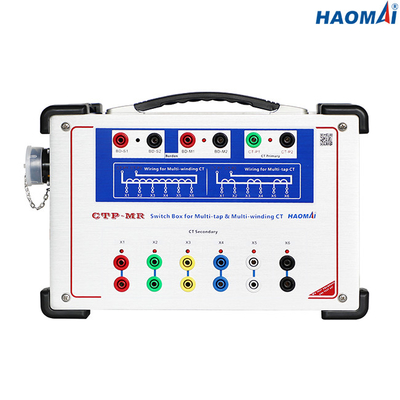

Untuk tes CT, instrumen dapat dihubungkan langsung hingga 6 tap melalui Multi-tap Switch Box.Dengan cara ini koneksi ke perangkat yang diuji hanya dijalankan satu kali tanpa memerlukan operasi manual lebih lanjut.

CTP-120PA dapat digunakan sebagai unit yang berdiri sendiri atau dapat dikendalikan oleh komputer.Dapat dihubungkan ke PC melalui port USB.Dalam mode yang dikendalikan komputer, catatan pengujian dapat dibaca dari memori CTP-120PA, atau pengujian CT dapat dijalankan dari PC.CTP-120PA dilengkapi dengan perangkat lunak CTP PC.Perangkat lunak PC CTP dapat digunakan untuk menguji transformator arus atau transformator tegangan langsung dari PC, secara otomatis menghasilkan hasil pengujian, membaca catatan pengujian dari memori CTP-120PA, dan menyimpan catatan pengujian dalam format Word.

Instrumen ini ditempatkan dalam kotak yang dapat diangkut, yang dilengkapi dengan penutup dan pegangan untuk kemudahan transportasi.

Fitur utama

●Mampu menguji CT Proteksi, CT Pengukuran, CT kelas TP, dan PT induktif

●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah

●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan

●Mampu menguji CT multi-rasio secara otomatis tanpa perlu memasang kabel ulang

●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad

●Mengadopsi layar LCD 5,7 inci untuk tampilan

●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam

●Tes lokal dan uji jarak jauh PC tersedia

●Akurasi pengukuran lebih tinggi: 0,05%

●Cetak hasil tes langsung dengan printer termal internal

●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah

Data teknis

●Standar Pengujian: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Pengukuran Tegangan Lutut Maksimum: 40kV

●Rentang Keluaran:

tegangan: 0 ~ 180V (RMS)

saat ini: 0~12A (RMS), 36A (nilai puncak)

●Akurasi Pengukuran Tegangan: ±0,05%

●Pengukuran Rasio CT:

kisaran: 1 ~ 30000

akurasi: ± 0,05%

●Pengukuran Rasio PT:

kisaran: 1 ~ 10000

akurasi: ± 0,05%

●Pengukuran Fase:

akurasi: ±2 menit

resolusi: 0,01 menit

●Pengukuran Resistansi Berliku Sekunder:

kisaran: 0~300Ω

akurasi: 0,1% ± 1mΩ

●Pengukuran Beban:

kisaran: 0 ~ 300VA

akurasi: 0,1% ± 0,1VA

●Kapasitas Memori: >3000 grup hasil tes

●Sumber Daya

●Kondisi Lingkungan

●Lain-lain

Penganalisis transformator arus portabel dan presisi tinggi CTP-120PA adalah alat yang ampuh untuk melakukan semua pengujian CT dan VT induktif.
