Alat Uji Transformator Arus 120V 60Hz, Penganalisis CT VT Portabel

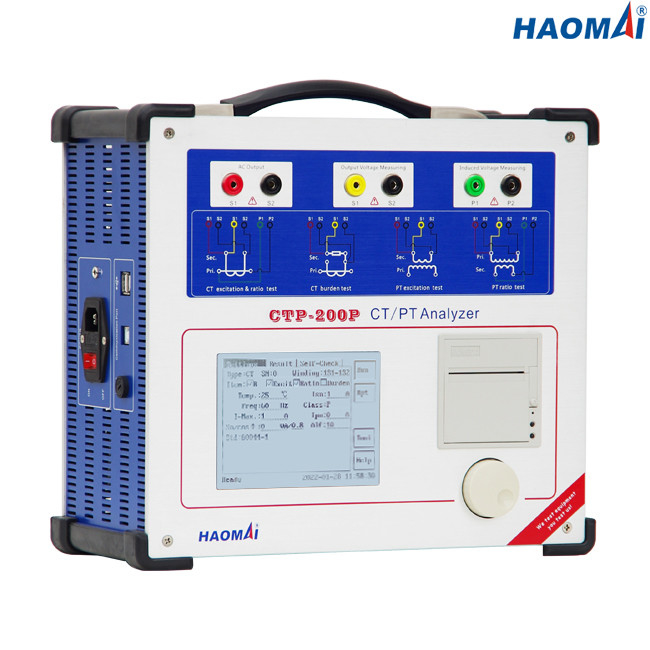

Perangkat Uji Transformator Arus Portabel

Model: CTP-200P

Perangkat Uji Transformator Arus Portabel CTP-200P dirancang untuk secara otomatis mengukur parameter terkait transformator arus (CT), seperti karakteristik eksitasi, rasio putaran, polaritas, resistansi belitan, induktivitas jenuh dan tak jenuh, persentase fluks remanen, faktor pembatas akurasi ( ALF) atau faktor keamanan instrumen (FS), beban sekunder dll.

CTP-200P juga memungkinkan simulasi rasio, konstanta waktu sekunder, ALF dan FS pada beban bebas yang dapat disesuaikan dan arus primer juga setelah pengujian dengan hasil pengujian yang ditentukan.

Perangkat Uji Transformator Arus Portabel CTP-200P juga mendukung uji transformator tegangan (VT).Rasio, polaritas, karakteristik eksitasi dan hambatan belitan VT dapat diuji.

Perangkat Uji Transformator Arus Portabel CTP-200P kokoh dan kebal terhadap gangguan kebisingan listrik di gardu tegangan tinggi.

Fitur utama

●Mampu menguji CT Perlindungan, CT Pengukuran, CT PR/PX, CT TPS/TPX/TPY/TPZ dan VT induktif yang ditentukan dalam IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ ANSI C57.13

●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah

●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan

●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad

●Layar LCD 5,7 inci yang dapat dibaca di bawah sinar matahari untuk tampilan

●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam

●Tes lokal dan uji jarak jauh PC tersedia

●Akurasi pengukuran lebih tinggi: 0,05%

● Maks.tegangan titik lutut CT yang diuji hingga 40kV

●Melakukan tes beban sekunder

●Demagnetisasi otomatis CT

●Cetak hasil tes langsung dengan printer termal internal

●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah

Data teknis

●Standar Pengujian: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Pengukuran Tegangan Lutut Maksimum: 40kV

●Rentang Keluaran:

tegangan: 0 ~ 180V (RMS)

saat ini: 0~12A (RMS), 36A (nilai puncak)

●Akurasi Pengukuran Tegangan: ±0,05%

●Pengukuran Rasio CT:

kisaran: 1 ~ 30000

akurasi: ± 0,05%

●Pengukuran Rasio PT:

kisaran: 1 ~ 10000

akurasi: ± 0,05%

●Pengukuran Fase:

akurasi: ±2 menit

resolusi: 0,01 menit

●Pengukuran Resistansi Berliku Sekunder:

kisaran: 0~300Ω

akurasi: 0,1% ± 1mΩ

●Pengukuran Beban:

kisaran: 0 ~ 300VA

akurasi: 0,1% ± 0,1VA

●Kapasitas Memori: >3000 grup hasil tes

●Sumber Daya

●Kondisi Lingkungan

●Lain-lain

Perangkat lunak Portable Current Transformer Test Set CTP-200P ini dapat dijalankan di PC dengan sistem operasi Windows.Gratis untuk mengupgrade versi software.

Perangkat Uji Transformator Arus Portabel CTP-200P ditempatkan dalam wadah portabel, tahan goncangan dan getaran dengan pegangan di samping dan dengan roda dan pegangan yang dapat ditarik.
