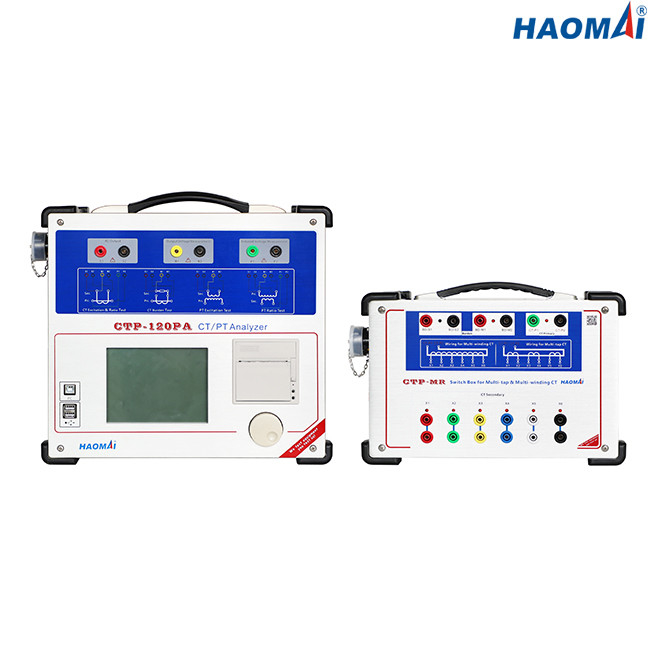

Penganalisis CT Multi-Rasio
Model: CTP-120PA
Multi-Rasio CT Analyzer CTP-120PA adalah sistem pengujian lengkap untuk perlindungan dan pengukuran CT sesuai dengan standar IEEE dan IEC.
Hal ini memungkinkan semua jenis transformator arus tunggal dan multi-rasio untuk diuji di tempat dalam jaringan sistem tenaga.Produsen CT, transformer atau GIS menggunakan CT Analyzer di fasilitas produksi dan laboratorium pengujian atau pengembangan mereka.
Multi-Rasio CT Analyzer CTP-120PA juga mampu menguji PTs (Potential Transformers, Voltage Transformers).
Fitur utama
●Mampu menguji CT Proteksi, CT Pengukuran, CT kelas TP, dan PT induktif
●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah
●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan
●Mampu menguji CT multi-rasio secara otomatis tanpa perlu memasang kabel ulang
●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad
●Mengadopsi layar LCD 5,7 inci untuk tampilan
●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam
●Tes lokal dan uji jarak jauh PC tersedia
●Akurasi pengukuran lebih tinggi: 0,05%
●Cetak hasil tes langsung dengan printer termal internal
●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah
Data teknis
●Standar Pengujian: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13
●Pengukuran Tegangan Lutut Maksimum: 40kV
●Rentang Keluaran:
tegangan: 0 ~ 180V (RMS)
saat ini: 0~12A (RMS), 36A (nilai puncak)
●Akurasi Pengukuran Tegangan: ±0,05%
●Pengukuran Rasio CT:
kisaran: 1 ~ 30000
akurasi: ± 0,05%
●Pengukuran Rasio PT:
kisaran: 1 ~ 10000
akurasi: ± 0,05%
●Pengukuran Fase:
akurasi: ±2 menit
resolusi: 0,01 menit
●Pengukuran Resistansi Berliku Sekunder:
kisaran: 0~300Ω
akurasi: 0,1% ± 1mΩ
●Pengukuran Beban:
kisaran: 0 ~ 300VA
akurasi: 0,1% ± 0,1VA
●Kapasitas Memori: >3000 grup hasil tes
●Sumber Daya
| Tegangan masukan nominal |
disesuaikan (AC230V/120V±10%, 1-fase) |
| frekuensi nominal |
50/60Hz |
| Nilai saat ini |
10A pada 230V / 12A pada 120V |
| Koneksi |
soket AC standar (IEC 60320) |
●Kondisi Lingkungan
| Suhu operasi |
0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan |
-25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban |
kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran |
IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
●Lain-lain
| Bobot |
9kg (19,84 lbs) |
| Dimensi (L x H x D, tanpa pegangan) |
340×300×150mm (13.39x11.81x5.91 inci) |
| Port koneksi |
2 port USB2.0, 1 port komunikasi |
Multi-Rasio CT Analyzer CTP-120PA adalah alat pengujian yang kuat untuk CT proteksi, CT metering, dan PT induktif.
