Name: Sistem Uji Relai 3 Fasa Multichannel Ditetapkan Dengan Layar LCD 8 Inch
Brand: HAOMAI
SKU: RELAYSTAR-806

Rumah Produk Sistem Uji Relai

Sistem Uji Relai 3 Fasa Multichannel Ditetapkan Dengan Layar LCD 8 Inch

Detail produk:

Tempat asal:	CINA
Nama merek:	HAOMAI
Sertifikasi:	ISO9001:2015, Test Report, Calibration Report
Nomor model:	RELAYSTAR-806

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	negotiation
Kemasan rincian:	Kasus Transportasi + Kasus Kayu Lapis
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	400 set per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Set Uji Relai, Kit Uji Relai, Perangkat Uji Injeksi Sekunder	keluaran saat ini:	3x0…40A
keluaran tegangan:	4x0…150V	Akurasi keluaran:	0,1% untuk keluaran AC
Tes ujung ke ujung:	Tersedia	Operasi:	mode lokal + mode PC
Cahaya Tinggi:	Sistem Uji Relai Multisaluran , Sistem Uji Relai 3 Fasa , Set Uji Relai 3 Fasa 8 Inch

Sistem Uji Relai 3-fase otomatis
Model: RELAYSTAR-806
RELAYSTAR-806 adalah sistem uji relai yang dapat diprogram dan otomatis, yang memungkinkan verifikasi otomatis relai proteksi, seperti yang digunakan dalam sistem tenaga tegangan menengah dan tinggi.

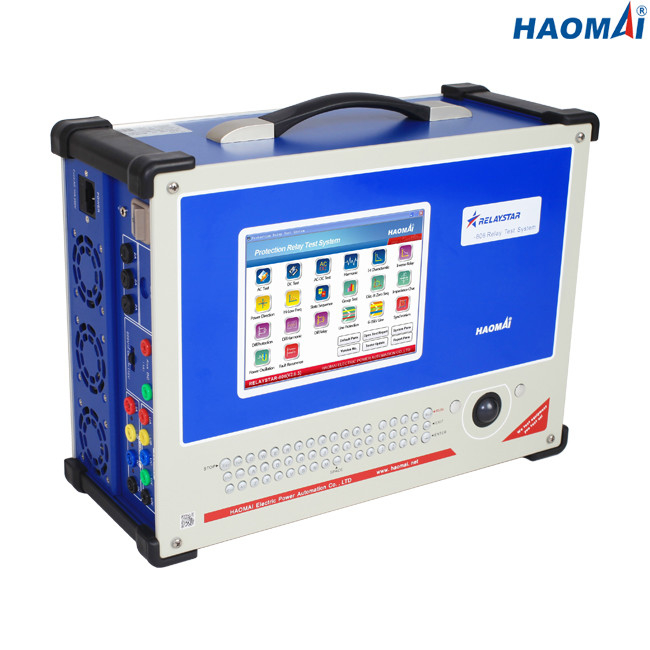

Semua bagian perangkat keras dari kit RELAYSTAR-806 ditempatkan dalam wadah 3U, yang berisi: catu daya, sirkuit antarmuka, papan kontrol, amplifier tegangan dan arus, PC industri tertanam, layar LCD 8 inci, keyboard dan mouse.Ini dapat dioperasikan secara lokal dan menyelesaikan semua tes tanpa PC eksternal.
Kit RELAYSTAR-806 beroperasi dalam hubungan dengan komputer, yang mengontrolnya melalui port Ethernet.Hal ini memungkinkan kit untuk menafsirkan semua perintah yang diterima dari komputer dan untuk mengirimkan hasil tes melalui menjalankan perangkat lunak RELAYSTAR pada komputer atau laptop dengan sistem operasi Windows.
Perangkat lunak RELAYSTAR yang berjalan di PC memungkinkan pengguna untuk:
●Kontrol semua keluaran arus dan tegangan, untuk simulasi semua jenis gangguan: khususnya, gangguan yang dihasilkan pada jaringan distribusi dengan netral terhubung ke ground.
●Ubah output dalam mode ramp atau step.
●Menentukan status input dan output antara dua simulasi kesalahan.
●Simulasikan evolusi kompleks, dengan kesalahan yang berubah selama pengujian.
●Simpan laporan pengujian dalam format Word ke PC secara langsung.

Fitur utama
1) PC industri tertanam dengan layar LCD 8 inci
2) Kontrol dan operasikan secara lokal atau dengan PC eksternal
3) Hingga 3 arus dan 4 keluaran tegangan plus suplai DC tambahan
4) Mampu melangkah atau merampingkan arus
5) Output akurasi tinggi: 0.1%
6) Antarmuka Ethernet untuk menghubungkan PC
7) GPS internal untuk pengujian ujung ke ujung
8) Pengujian lanjutan dan perangkat lunak manajemen data
9) Perlindungan otomatis untuk kelebihan beban dan sirkuit terbuka
10) Kualitas tinggi, keamanan dan keandalan

Data teknis
Generator saat ini

Rentang pengaturan	AC 3 fase (LN)	3x0…40A
	AC 1 fase (LL-LN)	1x0…120A
	DC(LN)	3x…±10A
Kekuatan	AC 3 fase (LN)	3x300VA pada 40A
	AC 1 fase (LL-LN)	1x1000VA pada 120A
	DC(LN)	3x120VA pada 10A
Ketepatan	AC: ±1mA (≤0.2A), 0.1% (0.2~40A)
	DC: ±5mA (0~0,5A), 0,2% (0,5~10A)
Resolusi	1mA

Pembangkit Tegangan

Rentang pengaturan	AC 4 fase (LN)	4x0…150V
	AC 1 fase (LL)	1x0…300V
	DC(LN)	3x…±160V
Kekuatan	AC 4 fase (LN)	4x70VA pada 150V
	AC 1 fase (LL)	1x140VA pada 300V
	DC(LN)	3x80VA pada 160V
Ketepatan	AC: ±2mV (0.2~2V), 0.1% (2~150V)
	DC: ±10mV (0~5V), 0,2% (5~160V)
Resolusi	1mV

Pasokan DC Tambahan (Output Simulator Baterai)

Rentang tegangan:	110V/220V (maks.1.5A)
Kekuatan	maks.165VA/330VA

Masukan Biner

Nomor	8
Karakteristik masukan	kontak menganggur atau kontak bebas potensial
Karakteristik ambang batas	"0":0～6V;“1”:12V～250V
Maks.mengukur waktu	999999.999s
Akurasi waktu	±1ms
Resolusi waktu	1ms

Keluaran Biner

Nomor	4
Jenis	kontak menganggur
Kapasitas istirahat	250VAC/0.5A, 250VDC/0.2A

Generator Umum

Frekuensi	kisaran: 0 ~ 1200Hz
	akurasi:<1mHz (0~65Hz),<10mHz (65~450Hz),<20mHz (450~1200Hz)
	resolusi: 0,001Hz
Fase	kisaran: -360 ° ~ + 360 °
	akurasi: 0.1°
	resolusi: 0,01°
Harmonis	urutan superposisi: 2 ~ 24 kali
Harmonis	distorsi: 0,5%

Sumber Daya listrik

Tegangan masukan nominal	disesuaikan (AC 220V/230V/120V±10%, 1-fase)
frekuensi nominal	50/60Hz
Nilai saat ini	10A pada 230V / 12A pada 115V
Koneksi	soket AC standar (IEC 60320)

Aneka ragam

Bobot	18kg (39,68 pon)
Dimensi (L x H x D, tanpa pegangan)	405×300×164mm (15.94x11.81x6.46 inci)
Port koneksi	2 port USB2.0, 1 port Ethernet

Sistem Uji Relai 3 Fase Otomatis RELAYSTAR-806 ringan, mudah dibawa ke lokasi pengujian.Kit RELAYSTAR-806 dan semua aksesori ditempatkan dalam kotak paduan aluminium dengan pegangan dan roda.
