Set Uji Transformator Instrumen Otomatis ISO9001 36A Multifungsi

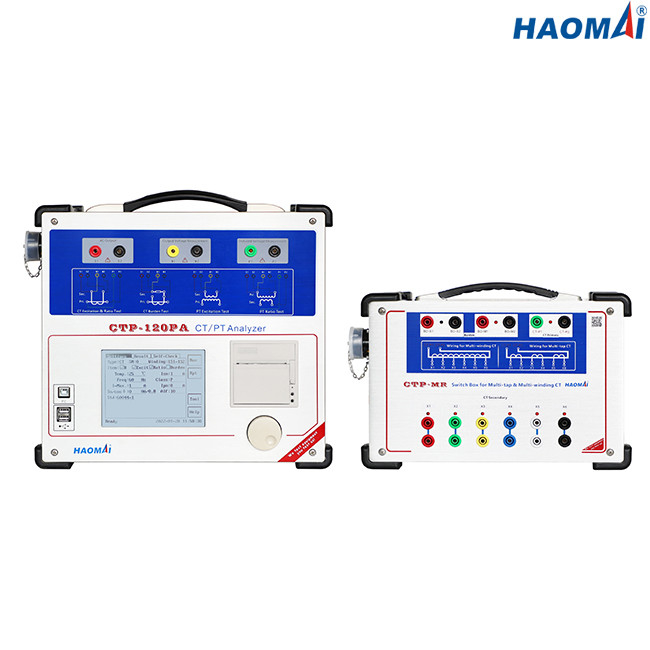

Sistem Uji CT/VT Sepenuhnya Otomatis

Model: CTP-120PA

Sistem Uji CT/VT CTP-120PA adalah sistem pengujian Trafo Arus dan Tegangan yang sepenuhnya otomatis, yang dirancang khusus untuk menguji CT, VT, dan Trafo Gabungan.

CTP-120PA memberikan pengujian yang lebih cepat, karena Kotak Sakelar Multi-tap yang memungkinkan untuk terhubung langsung hingga 6 ketukan, dengan cara ini koneksi perangkat hanya dilakukan satu kali dan tanpa perlu operasi manual lebih lanjut.

Tes utama yang dilakukan oleh CTP-120PA adalah: Eksitasi, Akurasi, Rasio & Kesalahan Fase, Resistansi dan Beban dan semuanya dijalankan dalam mode otomatis penuh, tanpa campur tangan pengguna.Semua pengujian dilakukan dengan membangkitkan arus dan tegangan.

Semua fungsi dikelola oleh tampilan layar LCD TFT 5,7 inci yang dapat dibaca di bawah sinar matahari, mouse putar multifungsi yang dipatenkan, ARM, dan sistem operasi LINUX tertanam, yang dirancang untuk lingkungan luar ruangan dan tanpa laptop.

Hasil tes disimpan dalam memori lokal, dan dapat ditransfer ke PC melalui USB flash disk.

Fitur utama

●Mampu menguji Transformator Arus, Tegangan, dan Gabungan

●Pengujian utama yang dilakukan: Kesalahan Rasio & Fase, Polaritas, Eksitasi, Resistansi, Akurasi, Beban

●Standar pengujian yang dapat dipilih: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Kotak Sakelar Multi-ketuk yang menjelaskan perilaku CT

●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad

●Mengadopsi layar LCD 5,7 inci yang dapat dibaca di bawah sinar matahari

●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam

●Tes lokal dan uji jarak jauh PC tersedia

●Akurasi pengukuran lebih tinggi: 0,05%

●Demagnetisasi otomatis CT

●Cetak hasil tes langsung dengan printer termal internal

●Dapat mendownload hasil tes melalui USB flash disk

●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah

Data teknis

●Standar Pengujian: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Pengukuran Tegangan Lutut Maksimum: 40kV

●Rentang Keluaran:

tegangan: 0 ~ 180V (RMS)

saat ini: 0~12A (RMS), 36A (nilai puncak)

●Akurasi Pengukuran Tegangan: ±0,05%

●Pengukuran Rasio CT:

kisaran: 1 ~ 30000

akurasi: ± 0,05%

●Pengukuran Rasio PT:

kisaran: 1 ~ 10000

akurasi: ± 0,05%

●Pengukuran Fase:

akurasi: ±2 menit

resolusi: 0,01 menit

●Pengukuran Resistansi Berliku Sekunder:

kisaran: 0~300Ω

akurasi: 0,1% ± 1mΩ

●Pengukuran Beban:

kisaran: 0 ~ 300VA

akurasi: 0,1% ± 0,1VA

●Kapasitas Memori: >3000 grup hasil tes

●Sumber Daya

●Kondisi Lingkungan

●Lain-lain

Sistem Uji CT/VT Sepenuhnya Otomatis CTP-120PA adalah alat pengujian yang kuat untuk menguji trafo arus, trafo tegangan, dan trafo gabungan.
