CT PT Instrument Transformer Test Set Output Ringan 0-12A

Universal CT dan PT Tester

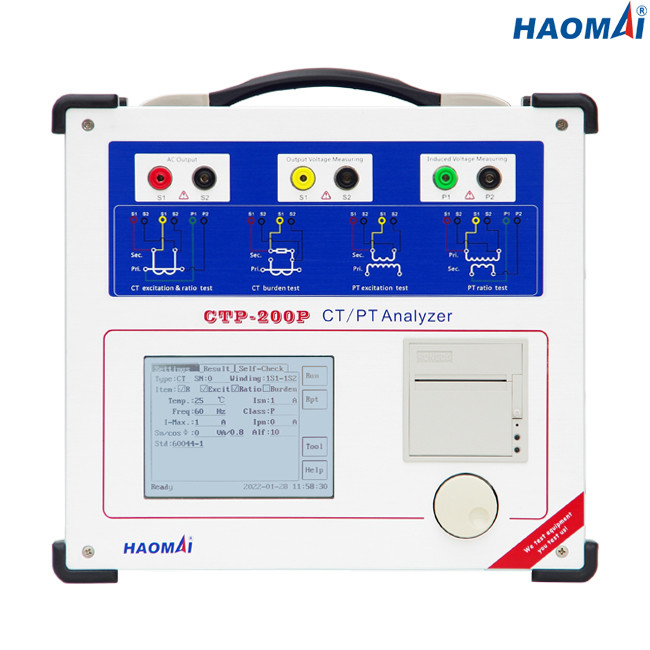

Model:CTP-200P

Universal CT dan PT Tester CTP-200P adalah instrumen portabel lapangan ringan yang dirancang untuk menguji CT dan PT yang dipasang di sistem utilitas.Ini dapat digunakan untuk banyak tes bengkel rutin, serta pengujian lapangan.

Universal CT dan PT Tester CTP-200P mampu menguji CT pengukuran, tetapi juga dapat menguji CT proteksi untuk rasio dan kesalahan fase pada beban normal menurut standar IEC61869-2, IEC60044-1,60044-6 dan IEEE/ANSI C57. 13.

Dalam mode pengujian lokal, operator dapat menggunakan mouse putar multifungsi yang dipatenkan di panel depan untuk memasukkan informasi tentang item yang akan diuji.Layar LCD 5,7 inci yang dapat dibaca di bawah sinar matahari menampilkan informasi kunci dan hasil tes akhir.

Untuk pengujian otomatis penuh pada PC, setiap unit CTP-200P dilengkapi dengan versi penginstalan perangkat lunak CTP.Software CTP dirancang untuk berjalan di PC dengan sistem operasi Windows 10.

Fitur utama

●Mampu menguji CT Proteksi, CT Pengukuran, CT PR/PX, CT TPS/TPX/TPY/TPZ dan PT induktif

●Uji karakteristik eksitasi dan kurva kesalahan berdasarkan prinsip pengukuran frekuensi rendah

●Mengukur rasio, polaritas, kesalahan rasio, dan kesalahan perpindahan fase berdasarkan metode tegangan

●Mengadopsi mouse putar multifungsi yang dipatenkan untuk menggantikan keypad

●Mengadopsi layar LCD 5,7 inci untuk tampilan

●Mengadopsi DSP, ARM, dan sistem operasi LINUX tertanam

●Tes lokal dan uji jarak jauh PC tersedia

●Akurasi pengukuran lebih tinggi: 0,05%

● Maks.tegangan titik lutut CT yang diuji hingga 40kV

●Demagnetisasi otomatis CT

●Cetak hasil tes langsung dengan printer termal internal

●Kecil dan ringan (9kg / 19,84 lbs) untuk transportasi mudah

Data teknis

●Standar Pengujian: IEC61869-2(IEC60044-1,60044-6), IEC61869-3(IEC60044-2), IEEE/ANSI C57.13

●Pengukuran Tegangan Lutut Maksimum: 40kV

●Rentang Keluaran:

tegangan: 0 ~ 180V (RMS)

saat ini: 0~12A (RMS), 36A (nilai puncak)

●Akurasi Pengukuran Tegangan: ±0,05%

●Pengukuran Rasio CT:

kisaran: 1 ~ 30000

akurasi: ± 0,05%

●Pengukuran Rasio PT:

kisaran: 1 ~ 10000

akurasi: ± 0,05%

●Pengukuran Fase:

akurasi: ±2 menit

resolusi: 0,01 menit

●Pengukuran Resistansi Berliku Sekunder:

kisaran: 0~300Ω

akurasi: 0,1% ± 1mΩ

●Pengukuran Beban:

kisaran: 0 ~ 300VA

akurasi: 0,1% ± 0,1VA

●Kapasitas Memori: >3000 grup hasil tes

●Sumber Daya

●Kondisi Lingkungan

●Lain-lain

Universal CT dan PT Tester CTP-200P adalah alat yang kuat dan andal bagi para insinyur untuk menguji trafo arus dan trafo tegangan di gardu induk.
