| Tempat asal: | CINA |
| Nama merek: | HAOMAI |
| Sertifikasi: | ISO9001:2015, Type Test Report, Calibration Report |
| Nomor model: | RELAYSTAR-7000 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi + Kasus Kayu Lapis |
| Waktu pengiriman: | 10-15 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 400 set per bulan |
| Nama Produk: | Sistem Uji Relai, Kit Uji Relai, Penguji Relai, Perangkat Uji Injeksi Sekunder | keluaran saat ini: | 6x0…30A |
|---|---|---|---|
| keluaran tegangan: | 6x0…150V | Akurasi keluaran: | 0,1% untuk keluaran AC |
| Pengujian IEC 61850: | Tersedia | Operasi: | mode lokal + mode PC |
| Menyoroti: | Set Uji Relai Perlindungan 30A,Perangkat Uji Relai Perlindungan IEC61850,Perangkat Uji Relai Pelindung Multimode |
||

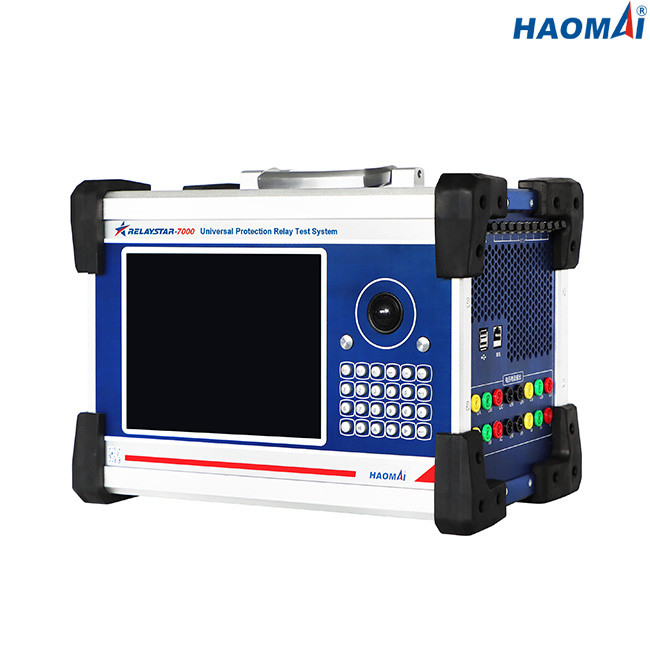

Set Uji Relai Perlindungan Universal
Model: RELAYSTAR-7000
RELAYSTAR-7000 adalah rangkaian uji relai proteksi paling kuat untuk menguji semua generasi dan jenis relai proteksi, termasuk perangkat proteksi berbasis IEC 61850 dan Unit Penggabungan.
RELAYSTAR-7000 mengintegrasikan antarmuka protokol IEC61850 untuk menguji relai dengan komunikasi gardu berbasis Ethernet
RELAYSTAR-7000 dapat dioperasikan langsung dari panel depan melalui tampilan grafis berwarna yang besar, selektor putar, keypad, dan tombol fungsi.
Port Ethernet memungkinkan untuk mengontrol RELAYSTAR-7000 dengan perangkat lunak pengujian lanjutan yang menjalankan PC.
Fitur utama
●Solusi pengujian serbaguna untuk relai pelindung berbasis elektro-mekanis, solid-state, dan mikroprosesor, unit penggabungan, dan IED
●Tampilan layar LCD TFT berwarna besar
●Tes lokal dan uji jarak jauh PC tersedia
●Daya keluaran lebih tinggi
●Kemampuan uji kondisi mapan dan dinamis
●Lakukan tes sementara
●Lakukan pengujian ujung ke ujung dengan GPS atau IRIG-B
●Antarmuka protokol IEC61850
Data teknis
Output Arus dan Tegangan Umum
| Generator saat ini | Rentang pengaturan | AC 6 fase (LN): 6x0…30A |
| DC(LN): 6x0…±10 A | ||
| Kekuatan | AC 6 fase (LN): 6x450VA pada 30A | |
| DC (LN): 6x120VA pada 10A | ||
| Ketepatan | AC: ± 1mA (≤0.2A), 0.1% (0.2 ~ 30A) | |
| DC: ±5mA (0,2~0,5A), 0,2% (0,5~10A) | ||
| Resolusi | 1mA | |
| Pembangkit Tegangan | Rentang pengaturan | AC 6 fase (LN): 6x0…150V |
| DC(LN): 6x0…±160V | ||
| Kekuatan | AC 6 fase (LN): 6x80VA pada 150V | |
| DC (LN): 6x80VA pada 160V | ||
| Ketepatan | AC:±2mV (0.2~2V), 0.1% (2~150V) | |
| DC:±10mV (0,5~5V), 0,2% (5~160V) | ||
| Resolusi | 1mV | |
| Generator Umum | Frekuensi | kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz), <10mHz (65~450Hz),<20mHz (450~1200Hz) | ||
| resolusi: 0,001Hz | ||
| Fase | kisaran: -360 ° ~ + 360 ° | |
| akurasi: 0.1° | ||
| resolusi: 0,01° | ||
| Harmonis | urutan superposisi: 2 ~ 24 kali | |
| distorsi: 0,5% |
Antarmuka Komunikasi Ethernet
| Mode | 10/100Base-TX (10/100Mbit, twisted-pair, auto-crossover) |
| Jumlah pelabuhan | 2 |
| Jenis antarmuka | RJ45 |
| Indikasi status | Lampu LED |
Antarmuka Komunikasi Serat Optik
| Mode | 100Base-FX (100Mbit, serat optik, dupleks penuh) |
| Jumlah pelabuhan | 8 |
| Jenis antarmuka | LC |
| Jenis serat: | 62.5/125μm (serat multi-mode) |
| panjang gelombang | 1310nm |
| Jarak transmisi | >1km |
| Indikasi status | Lampu LED |
Antarmuka FT3
| Jumlah pelabuhan | 9 (8 untuk transmisi, 1 untuk menerima) |
| Jenis antarmuka | ST |
| Jenis serat: | 62,5/125μm (serat multi-mode) |
| panjang gelombang | 850nm |
Masukan Biner
| Nomor | 8 |
| Jenis | kontak bebas potensial atau kontak tidak aktif (identifikasi otomatis) |
| Karakteristik ambang batas | "0": 0～6V;“1”:12V～250V |
Keluaran Biner
| Nomor | 4 |
| Jenis | kontak menganggur |
| Kapasitas istirahat | 250VAC/0.5A;250VDC/0.2A |
Pemantauan dan Perekaman bawaan
| Pemantauan | arus dan tegangan output |
| Rekaman | output analog, status input/output biner |
| Mode | pemantauan waktu nyata, tidak diperlukan kabel eksternal |
| Panjang rekaman | unlimited (sampai memori internal penuh) |
Sumber Daya listrik
| Tegangan masukan nominal | disesuaikan (AC230V/120V±10%, 1-fase) |
| frekuensi nominal | 50/60Hz |
| Nilai saat ini | 10A pada 230V / 12A pada 120V |
| Koneksi | Soket AC standar (IEC 60320) |
Keadaan lingkungan
| Suhu operasi | 0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan | -25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban | kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran | IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Aneka ragam
| Bobot | 19,5kg (42,99 pon) |
| Dimensi (L x H x D, tanpa pegangan) | 405×295×250mm (15,94x11,61x9,84 inci) |
Standar Keamanan, Kompatibilitas Elektromagnetik
| EMC | Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE). |
| Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE). | |
| Keamanan | IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 |
| IEC 61010-1 |
Perangkat Uji Relai Perlindungan Universal RELAYSTAR-7000 menggabungkan kinerjanya yang luar biasa sebagai penguji relai dan kalibrator dengan fasilitas pengukuran dan perekaman hibrid (analog, biner, pesan GOOSE IEC 61850 dan SV).
Set Uji Relai Perlindungan Universal RELAYSTAR-7000 lulus Uji Jenis di laboratorium KETOP China yang terakreditasi di bawah ISO/IEC 17025.
