| Tempat asal: | CINA |
| Nama merek: | HAOMAI |
| Sertifikasi: | ISO9001:2015, Calibration Report |
| Nomor model: | RELAYSTAR-H60 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi + Kasus Kayu Lapis |
| Waktu pengiriman: | 5-10 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 400 set per bulan |
| Nama Produk: | Set Uji Relai, Kit Uji Relai, Penguji Relai, Perangkat Uji Injeksi Sekunder | keluaran saat ini: | 6x0…32A |
|---|---|---|---|
| keluaran tegangan: | 4x0…300V | Akurasi keluaran: | 0,05% untuk keluaran AC |
| Tes ujung ke ujung: | oleh built-in GPS | Operasi: | PC eksternal |
| Menyoroti: | Set Uji Injeksi Sekunder Ultraportabel,Set Uji Injeksi Sekunder 32A,Peralatan Uji Relay Pelindung 300V |
||

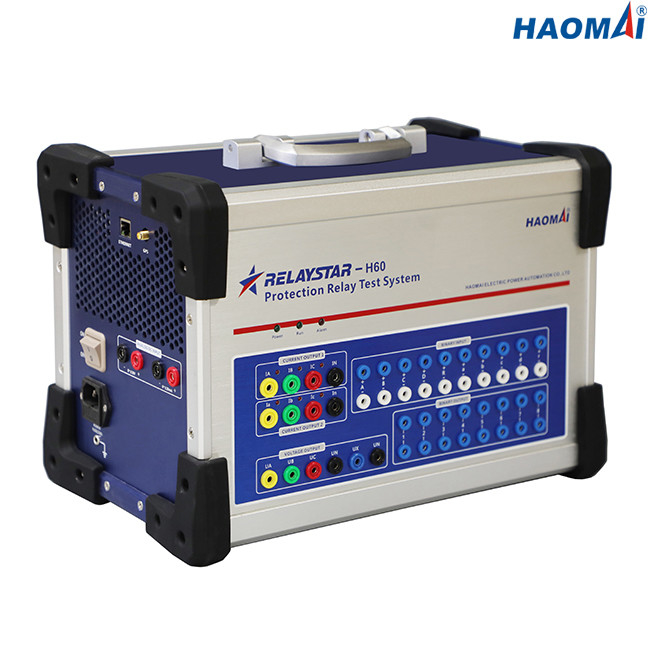

Set Uji Relai Proteksi 6-fase Tegangan Tinggi
Model: RELAYSTAR-H60
RELAYSTAR-H60 adalah set uji relai proteksi 6 fase portabel untuk menguji sebagian besar jenis relai proteksi multi-fungsi modern, yang dapat menghasilkan arus 6 fase (6x0…32A) dan tegangan 4 fase (4x0…300V).
RELAYSTAR-H60 dapat disinkronkan untuk melakukan pengujian ujung ke ujung dengan set uji yang dialokasikan di gardu induk yang berbeda melalui GPS bawaannya.
RELAYSTAR-H60 dapat dioperasikan oleh software RELAYSTAR yang berjalan pada laptop dengan sistem operasi Windows.
Fitur utama
1) keluaran arus 6 fase (6 × 32A) + tegangan 4 fase (4 × 300V)
2) Akurasi keluaran yang lebih tinggi (0,05% untuk keluaran AC)
3) Tes ujung ke ujung melalui GPS bawaan
4) Pemantauan dan perekaman bawaan
5) Input biner dan output biner yang melimpah
5) Aux Independen.pasokan DC
6) Perangkat lunak uji RELAYSTAR yang kuat
Data teknis
Generator saat ini
| Rentang pengaturan | AC 6 fase (LN) | 6x0…32A |
| AC 3 fase (LN) | 3x0…64A | |
| AC 1 fase (LL-LN) | 1x0…192A | |
| DC(LN) | 6x0…±15A | |
| Kekuatan | AC 6 fase (LN) | 6x240VA pada 32A |
| AC 3 fase (LN) | 3x400VA pada 64A | |
| AC 1 fase (LL-LN) | 1x750VA pada 192A | |
| DC(LN) | 6x240VA pada 15A | |
| Ketepatan | AC: ±2.5mA (≤0.5A), 0.05% (0,5~32A) | |
| DC: 0,1% | ||
| Resolusi | 1mA | |
Pembangkit Tegangan
| Rentang pengaturan | AC 4 fase (LN) | 4x0…300V |
| AC 1 fase (LL) | 1x0…600V | |
| DC(LN) | 4x0…±300V | |
| Kekuatan | AC 4 fase (LN) | 4x80VA pada 300V |
| AC 1 fase (LL) | 1x160VA pada 600V | |
| DC(LN) | 4x80VA pada 300V | |
| Ketepatan | AC: ±5mV (≤5V), 0,05% (5~300V) | |
| DC: 0,1% | ||
| Resolusi | 1mV | |
Pasokan DC Tambahan
| Rentang tegangan: | 0-300V |
| Akurasi keluaran | 0,5% |
| Kekuatan | maks.160VA |
Masukan Biner
| Nomor | 10 |
| Karakteristik masukan | kontak menganggur atau kontak bebas potensial |
| Karakteristik ambang batas | "0":0-6V;“1”: 11V-250V |
| Maks.mengukur waktu | 999999.999s |
| Akurasi waktu | 0.1ms |
| Resolusi waktu | 0.1ms |
Keluaran Biner
| Nomor | 8 |
| Jenis | kontak menganggur |
| Kapasitas istirahat | 250VAC/0.5A, 250VDC/0.2A |
Input Pengukuran Tegangan DC
| Rentang pengukuran | 0 ... ±10 V |
| Ketepatan | kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga |
Masukan Pengukuran Arus DC
| Rentang pengukuran | 0 ... ±20 mA |
| Ketepatan | kesalahan < 0,02% rg.ketik., < 0,05% rg.menjaga |
Pemantauan dan Perekaman bawaan
| Pemantauan | Arus 6 fase dan output tegangan 4 fase |
| Rekaman | keluaran analog |
| Mode | pemantauan waktu nyata, tidak diperlukan kabel eksternal |
| Panjang rekaman | unlimited (sampai memori internal penuh) |
Generator Umum
| Frekuensi | kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz),<2mHz (65~450Hz),<5mHz (450~1200Hz) | |
| resolusi: 0,001Hz | |
| Fase | kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° | |
| resolusi: 0. 1° | |
| Harmonis | urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Sumber Daya listrik
| Tegangan masukan nominal | AC220V/230V±10%, 1 fase |
| frekuensi nominal | 50/60Hz |
| Nilai saat ini | 10A pada 230V |
| Koneksi | soket AC standar (IEC 60320) |
Aneka ragam
| Bobot | 14.8kg (32.63 lb) |
| Dimensi (L x H x D, tanpa pegangan) | 392x272x237mm (15,43x10,71x9,33 inci) |
| Port koneksi | 1 port Ethernet |
Keadaan lingkungan
| Suhu operasi | 0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan | -25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban | kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran | IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Standar Keamanan, Kompatibilitas Elektromagnetik
| EMC | Produk mematuhi Arahan kompatibilitas elektromagnetik (EMC) 2004/108/EC (sesuai CE) |
| IEC 61326-1;IEC 61000-6-4;IEC 61000-3-2/3 | |
| Keamanan | Produk mematuhi Petunjuk tegangan rendah 2006/95/EC (sesuai CE). |
| IEC 61010-1 |
Perangkat Uji Relai Proteksi 6-fase Tegangan Tinggi RELAYSTAR-H60 adalah alat yang ampuh untuk menguji dan menugaskan insinyur untuk melakukan pengujian relai proteksi di gardu induk.
Perangkat Uji Relai Proteksi 6-fase Tegangan Tinggi RELAYSTAR-H60 dikalibrasi di laboratorium pihak ketiga yang terakreditasi menurut ISO/IEC 17025. Laporan Kalibrasi yang dikeluarkan oleh laboratorium ditunjukkan seperti di bawah ini.
