| Tempat asal: | CINA |
| Nama merek: | HAOMAI |
| Sertifikasi: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Nomor model: | RELAYSTAR-1600 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Kasus Transportasi + Kasus Kayu Lapis |
| Waktu pengiriman: | 5-10 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 400 set per bulan |
| Nama Produk: | Set Uji Relai, Kit Uji Relai, Penguji Relai, Perangkat Uji Injeksi Sekunder | keluaran saat ini: | 6x0…40A |
|---|---|---|---|
| keluaran tegangan: | 6x0…150V | Akurasi keluaran: | 0,1% untuk keluaran AC |
| Max. Maks. output power daya keluaran: | 1x1000VA pada 240A | Operasi: | mode lokal + mode PC |
| Menyoroti: | Set Uji Relai Perlindungan 150V,Perangkat Uji Relai Perlindungan 40A,Penguji Relai Perlindungan Ultraportabel |
||

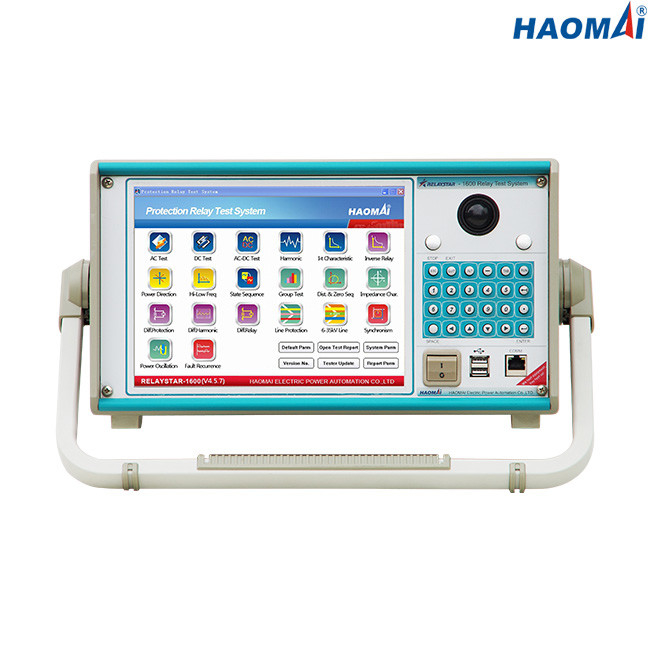

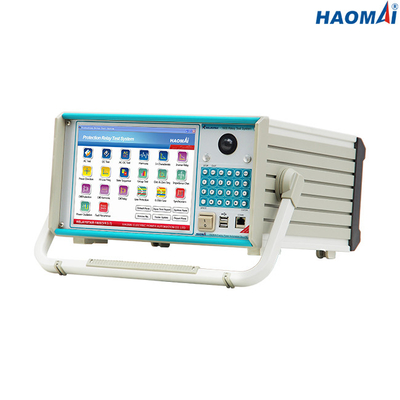

Perangkat Uji Relai Proteksi 6-fase Daya Tinggi
Model: RELAYSTAR-1600
RELAYSTAR-1600 adalah rangkaian uji relai proteksi 6 fase multiguna untuk menguji semua generasi dan jenis relai proteksi, yang dapat menghasilkan arus 6 fase (6x0…40A) dan tegangan 6 fase (6x0…150V).
RELAYSTAR-1600 adalah pilihan yang sangat baik ketika Anda menginginkan arus dan keluaran daya yang lebih tinggi (6x0…40A, 6x300VA; 1x0…240A, 1x1000VA) untuk menguji relai elektromekanis beban tinggi.
RELAYSTAR-1600 dapat dioperasikan tanpa PC.Ini menggabungkan PC industri tertanam, layar LCD TFT 10,4 inci penuh warna, mouse dan keyboard built-in untuk pengoperasian lokal yang lebih mudah.
Perangkat uji relai proteksi 6 fase Daya Tinggi RELAYSTAR-1600 dapat disinkronkan untuk melakukan pengujian ujung ke ujung dengan perangkat uji yang dialokasikan di gardu induk yang berbeda melalui GPS bawaannya.
Fitur utama
1) Arus 6 fase (6 × 40A) + tegangan 6 fase (6 × 150V) keluaran
2) PC industri tertanam dengan layar LCD 10,4 inci
3) Beroperasi dengan atau tanpa PC
4) Amplifier kinerja tinggi
5) Output daya yang lebih tinggi: 1x1000VA@240A
6) Tes ujung ke ujung dengan GPS bawaan
7) Perangkat lunak RELAYSTAR yang sangat baik untuk pengujian PC lokal dan jarak jauh
Data teknis
Generator saat ini
| Rentang pengaturan | AC 6 fase (LN) | 6x0…40A |
| AC 3 fase (LN) | 3x0…80A | |
| AC 1 fase (LL-LN) | 1x0…240A | |
| DC(LN) | 6x0…±20 A | |
| Kekuatan | AC 6 fase (LN) | 6x300VA pada 40A |
| AC 3 fase (LN) | 3x450VA pada 80A | |
| AC 1 fase (LL-LN) | 1x1000VA pada 240A | |
| DC(LN) | 6x120VA pada 20A | |
| Ketepatan | AC: ±1mA (≤0.2A), 0.1% (0.2~40A) | |
| DC: ±5mA (0,2~0,5A), 0,2% (0,5~20A) | ||
| Resolusi | 1mA | |
Pembangkit Tegangan
| Rentang pengaturan | AC 6 fase (LN) | 6x0…150V |
| AC 3 fase (LN) | 3x0…300V | |
| DC(LN) | 6x0…±175V | |
| Kekuatan | AC 6 fase (LN) | 6x80VA pada 150V |
| AC 3 fase (LN) | 3x100VA pada 300V | |
| DC(LN) | 6x80VA pada 175V | |
| Ketepatan | AC: ±2mV (0.2~2V), 0.1% (2~150V) | |
| DC: ±10mV (0,5~5V), 0,2% (5~175V) | ||
| Resolusi | 1mV | |
Pasokan DC Tambahan
| Rentang tegangan: | 110V/220V (maks.1.5A) |
| Kekuatan | maks.165VA/330VA |
Masukan Biner
| Nomor | 10 |
| Karakteristik masukan | kontak menganggur atau kontak bebas potensial |
| Karakteristik ambang batas | "0":0～6V;“1”:12V～250V |
| Maks.mengukur waktu | 999999.999s |
| Akurasi waktu | ±1ms |
| Resolusi waktu | 1ms |
Keluaran Biner
| Nomor | 8 |
| Jenis | kontak menganggur |
| Kapasitas istirahat | 250VAC/0.5A, 250VDC/0.2A |
Pemantauan dan Perekaman bawaan
| Pemantauan | arus dan tegangan output |
| Rekaman | output analog, status input/output biner |
| Mode | pemantauan waktu nyata, tidak diperlukan kabel eksternal |
| Panjang rekaman | unlimited (sampai memori internal penuh) |
Generator Umum
| Frekuensi | kisaran: 0 ~ 1200Hz |
| akurasi:<1mHz (0~65Hz);<10mHz (65~450Hz);<20mHz (450~1200Hz) | |
| resolusi: 0,001Hz | |
| Fase | kisaran: -360 ° ~ + 360 ° |
| akurasi: 0.1° | |
| resolusi: 0,01° | |
| Harmonis | urutan superposisi: 2 ~ 24 kali |
| distorsi: 0,5% |
Sumber Daya listrik
| Tegangan masukan nominal | disesuaikan (AC 220V/230V/120V/127V±10%, 1 fase) |
| frekuensi nominal | 50/60Hz |
| Nilai saat ini | 10A pada 230V / 12A pada 115V |
| Koneksi | soket AC standar (IEC 60320) |
Keadaan lingkungan
| Suhu operasi | 0 ... +50 °C (+32 ... +122 °F) |
| Suhu penyimpanan | -25 ... +70 °C (-13 ... +158 °F) |
| Kisaran kelembaban | kelembaban relatif 5 ... 95%, tanpa kondensasi |
| Getaran | IEC 60068-2-6(20m/s2 pada 10 ... 150 Hz) |
Aneka ragam
| Bobot | 18kg (39,68 pon) |
| Dimensi (L x H x D, tanpa pegangan) | 420×360×210mm (16.54x14.17x8.27 inci) |
| Port koneksi | 2 port USB2.0, 1 port Ethernet |
Perangkat Uji Relai Proteksi 6-fase Daya Tinggi RELAYSTAR-1600 adalah pilihan yang lebih disukai untuk insinyur pengujian dalam kasus-kasus di mana daya angkut yang sangat baik diperlukan dan arus 6-fase hingga 40A cukup.
Perangkat Uji Relai Proteksi 6-fase Daya Tinggi RELAYSTAR-1600 lulus Uji Jenis di laboratorium KETOP China yang terakreditasi di bawah ISO/IEC 17025.
Perangkat Uji Relai Proteksi 6-fase Daya Tinggi RELAYSTAR-1600 juga dikalibrasi di laboratorium pihak ketiga yang terakreditasi menurut ISO/IEC 17025.
Laporan Uji Jenis dan Laporan Kalibrasi ditunjukkan seperti di bawah ini.
