50,27 Lb Tan Delta Power Transformer Test Set Kit 12kV Multifase

Sistem Uji Faktor Kapasitansi dan Disipasi

Model: TDC3100

Kapasitansi dan Sistem Uji Faktor Daya/Disipasi TDC3100, yaitu C&DF Test Set, adalah sistem uji yang kuat untuk menganalisis kondisi insulasi peralatan tegangan tinggi dengan mengukur faktor daya/disipasi dan kapasitansi.

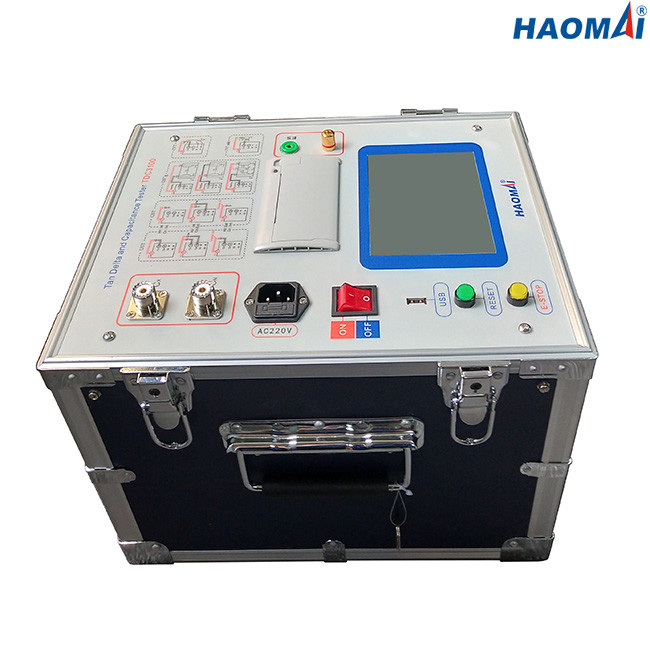

Sistem Uji Kapasitansi dan Faktor Daya/Disipasi TDC3100 adalah 22,8kg (50,27 lb), yang memudahkan pengangkutan ke lokasi pengujian.Layar sentuh pada panel TDC3100 membuat pengoperasian lebih mudah dan cepat.

Fitur utama

1) Standar uji: IEC60247

2) Mode uji yang dapat dipilih: UST, GST, GSTg

3) Pengukuran faktor daya isolasi / faktor disipasi 10 kV (tan∂)

4) Pengukuran kapasitansi hingga 60 nF pada 12 kV

5) Tes rasio CVT tersedia (cocok untuk CVT dengan kelas akurasi 1.0 atau 3.0)

6) Sirkuit penekan gangguan untuk pengujian di bawah gangguan parah atau kondisi kebisingan

7) Layar sentuh untuk pengoperasian yang mudah dan cepat

8) Built-in printer thermal untuk mencetak hasil tes secara langsung

Data teknis

●Standar Uji: IEC60247

●Output HV Internal: 0,5~12kV

Akurasi keluaran: ± (membaca × 1%)

Resolusi: 100V

Arus keluaran maksimum: 200mA

Kapasitas: 2000VA

●Sumber Daya Self-eksitasi: AC 0~50V/15A

●Pengukuran Faktor Disipasi(tgδ)

Rentang pengukuran: tidak ada batas

Akurasi: ±(membaca×1%+0.040%)

Resolusi: 0,001%

●Pengukuran Kapasitansi (Cx)

Rentang pengukuran: 15pF < Cx < 300nF

Cx < 60nF @12kV

Cx < 150nF @5kV

Cx < 300nF @1kV

Cx <300nF untuk tes CVT

Akurasi: ±(membaca×1%+1.00pF)

Resolusi: 0,001pF (4 digital yang valid)

●Uji Rasio CVT (cocok untuk CVT dengan kelas akurasi 1.0 atau 3.0)

Rentang pengukuran: 10~10000

Akurasi: 1%

●Frekuensi

Frekuensi tunggal: 50Hz atau 60Hz

Frekuensi variabel: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Printer termal internal untuk pencetakan hasil pengujian

●Antarmuka USB untuk penyimpanan unduhan hasil pengujian

●Penyimpanan data: 200 hasil tes dapat disimpan ke dalam penguji

●Power Supply: disesuaikan (AC 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Kondisi Lingkungan

Suhu penyimpanan: -20 ~ 60

Suhu operasi: -10 ~ 50

Kelembaban: <90%

●Lain-lain

Dimensi tuan rumah:350x270mx270mm (13,78x10,62x10,63 inci)

Berat tuan rumah: 22.8kg (50.27 lb)

●Kualifikasi Keselamatan dan EMC

Keamanan: dirancang sesuai dengan IEC61010-1

EMC: industri ringan IEC 61326

Kapasitansi dan Sistem Uji Faktor Daya/Disipasi TDC3100 (Set Uji C&DF) TDC3100 adalah instrumen uji yang andal untuk menguji faktor disipasi (tgδ), faktor daya (PF) dan Kapasitansi (Cx) transformator, pemutus sirkuit, mesin berputar, kabel, CVT dll ..
